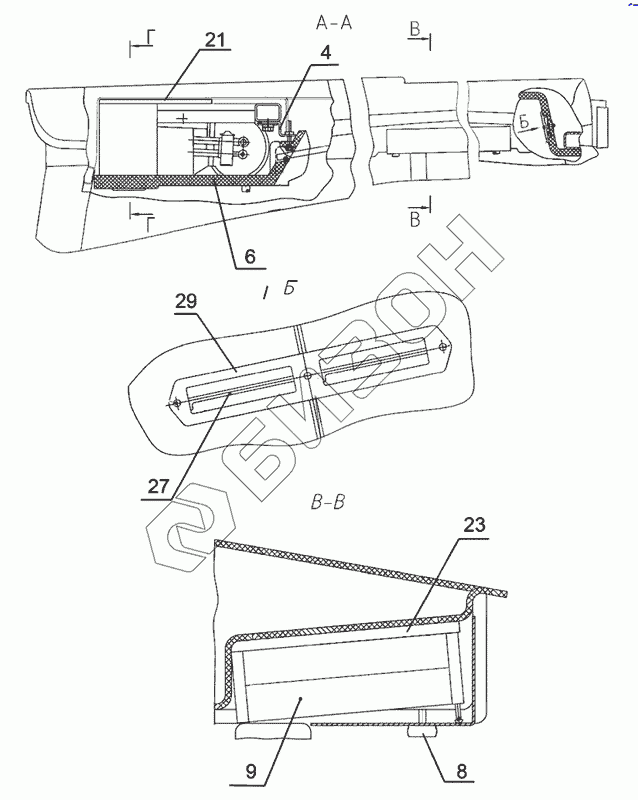

Графический каталог запасных частей к технике: МТЗ-1523.4. Установка отопителя-охладителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
6
8
9
21
23
27
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 3022-8101020 Кронштейн
Загрузка ...
2 3022-8101020-01 Кронштейн
Загрузка ...
3 3022-8101100 Кронштейн
Загрузка ...
6 1522-8101110 Панель
Загрузка ...
7 1522-8104100 Дефлектор
Загрузка ...
8 80-3805065-01 Винт
Загрузка ...
9 80-8104060 Фильтр
Загрузка ...
11 3022-8101011 Шланг
Загрузка ...
13 3022-8101011-02 Шланг
Загрузка ...
14 3022-8101012 Трубка
Загрузка ...
17 3022-8101017 Стенка
Загрузка ...
18 3022-8101018 Уплотнитель
Загрузка ...
19 1522-8101036 Кронштейн
Загрузка ...
21 1522-8101013-02 Уплотнитель
Загрузка ...
23 1522-8101091-02 Уплотнитель
Загрузка ...
25 1522-8104023 Решетка
Загрузка ...
26 1522-8104105 Скоба
Загрузка ...
27 80-8100012 Заслонка
Загрузка ...
29 80-8100011-Б Крышка
Загрузка ...
52 ПО 11 Кран
Загрузка ...
53 586415 Выключатель вентилятора
Загрузка ...
54 U003CF041E Климатический блок
Загрузка ...
61 TORRO 20-32/9-C6W Хомут
Загрузка ...
62 Шланг №10 90010GN Шланг №10 90010GN
Загрузка ...
63 Шланг №6 90006GN Шланг №6 90006GN
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
