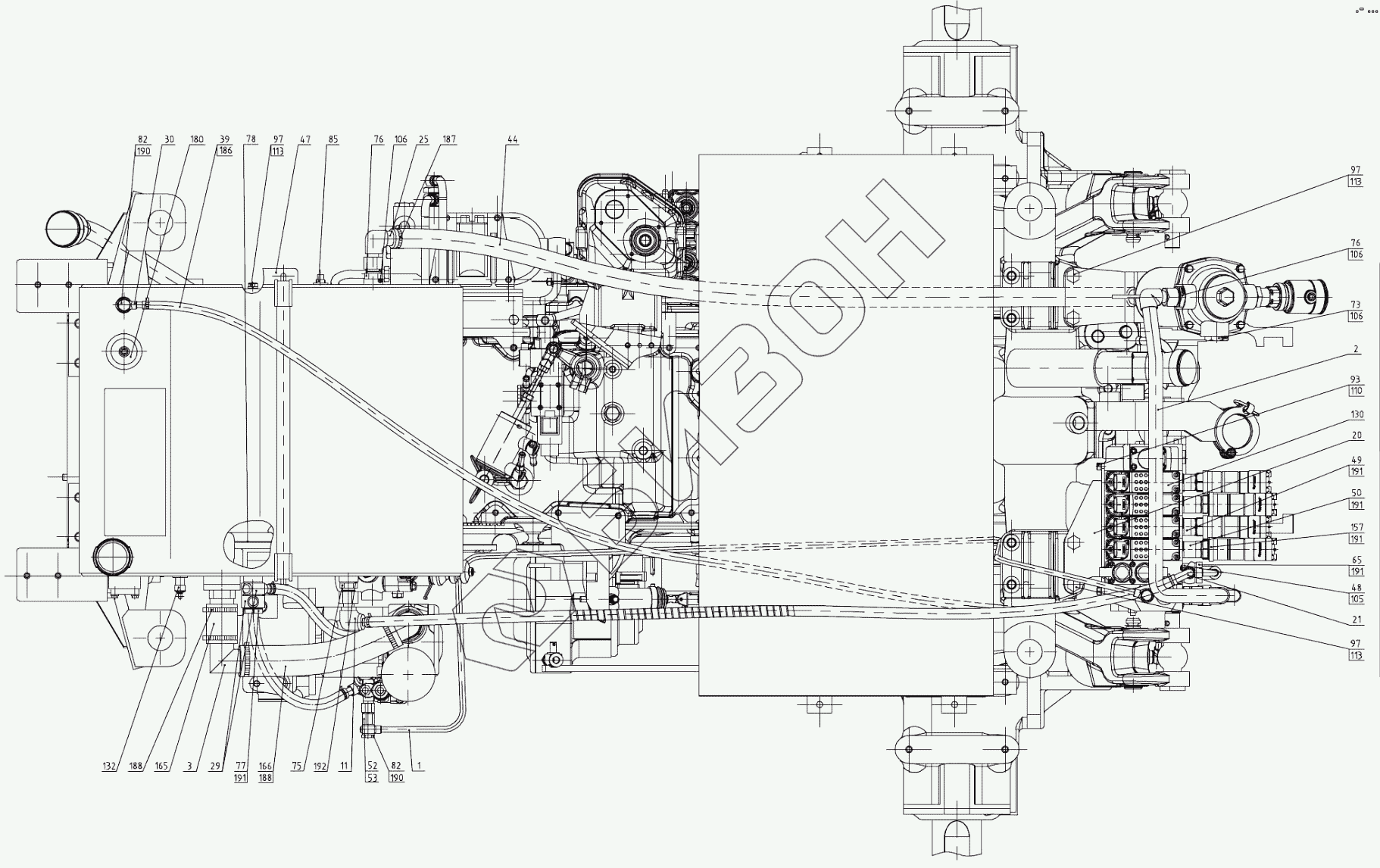

Графический каталог запасных частей к технике: МТЗ-1523.6. Гидросистема
1
2
3
11
20
21
25
29
30
39
44
47
48
49
50
52
53
65
73
75
76
76
77
78
82
82
85
93
97
97
97
105
106
106
106
110
113
113
113
130
132
157
165
166
180
186
187
188
188
190
190
191
191
191
191
191
192
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Е1525.6-4600010 | Е1525.6-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | Е1525.6-4607025 | Труба |
Загрузка ...
|
|
| 2 | E2122.6-4607020 | Труба |
Загрузка ...
|
|
| 3 | 1525.6-4607050 | Труба |
Загрузка ...
|
|
| 4 | 1525.6-4608230 | Стяжка |
Загрузка ...
|
|
| 5 | 1525.6-4608310 | Бак |
Загрузка ...
|
|
| 6 | 1525.6-4608510 | Фильтр |
Загрузка ...
|
|
| 10 | 3022-4607120 | Тройник |
Загрузка ...
|
|
| 11 | 3022-4607270 | Патрубок |
Загрузка ...
|
|
| 12 | 3022-4607280 | Штуцер |
Загрузка ...
|
|
| 15 | 2422-4604010 | Привод насоса |
Загрузка ...
|
|
| 17 | 2422-4607050 | Труба |
Загрузка ...
|
|
| 20 | Е2122.6-4607015 | Кронштейн |
Загрузка ...
|
|
| 21 | Е2122.6-4607030 | Труба |
Загрузка ...
|
|
| 25 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 28 | 85-4216125 | Маслопровод |
Загрузка ...
|
|
| 29 | С80-4607380 | Труба |
Загрузка ...
|
|
| 30 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 37 | Е1525.6-4607061 | Шланг |
Загрузка ...
|
|
| 38 | Е1525.6-4607061-01 | Шланг |
Загрузка ...
|
|
| 39 | Е1525.6-4607061-02 | Шланг |
Загрузка ...
|
|
| 41 | Е1525.6-4607062 | Шланг |
Загрузка ...
|
|
| 42 | Е1525.6-4607062-01 | Шланг |
Загрузка ...
|
|
| 43 | Е1525.6-4607062-02 | Шланг |
Загрузка ...
|
|
| 44 | Е1525.6-4607063 | Шланг |
Загрузка ...
|
|
| 46 | 1525.6-4608237 | Кронштейн |
Загрузка ...
|
|
| 47 | 1525.6-4608238 | Кронштейн |
Загрузка ...
|
|
| 48 | 3022-4607052 | Штуцер |
Загрузка ...
|
|
| 49 | 3022-4607117 | Переходник |
Загрузка ...
|
|
| 50 | 3022-4607117-01 | Переходник |
Загрузка ...
|
|
| 51 | 2822-4607012 | Штуцер |
Загрузка ...
|
|
| 52 | 2822-4607013 | Штуцер |
Загрузка ...
|
|
| 53 | 2822-4607016 | Кольцо уплотнительное |
Загрузка ...
|
|
| 55 | 2522-4607012-Б | Штуцер |
Загрузка ...
|
|
| 56 | 2522-4607013 | Штуцер |
Загрузка ...
|
|
| 57 | 2422-4607053 | Штуцер |
Загрузка ...
|
|
| 58 | 2122.6-4607071 | Болт |
Загрузка ...
|
|
| 60 | Р1523-4607059-02 | Шланг |
Загрузка ...
|
|
| 61 | Р1523-4607059-07 | Шланг |
Загрузка ...
|
|
| 62 | Р1523-4607059-08 | Шланг |
Загрузка ...
|
|
| 63 | Р1523-4607122 | Кронштейн |
Загрузка ...
|
|
| 65 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 66 | 1522-4608234 | Прокладка |
Загрузка ...
|
|
| 68 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 69 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 70 | 921-4608216 | Штуцер |
Загрузка ...
|
|
| 72 | 680-4607141 | Тройник |
Загрузка ...
|
|
| 73 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 74 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 75 | П80-4607016 | Штуцер |
Загрузка ...
|
|
| 76 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 77 | С80-4607332 | Болт |
Загрузка ...
|
|
| 78 | 80-1601343 | Прокладка |
Загрузка ...
|
|
| 80 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 82 | Д18-051 | Болт |
Загрузка ...
|
|
| 84 | ПР-43-02 | Прокладка |
Загрузка ...
|
|
| 85 | ПККГ3/8dm | Пробка |
Загрузка ...
|
|
| 93 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 94 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 95 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 97 | БолтМ16-6gх32.88.35.019 | Болт |
Загрузка ...
|
|
| 100 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 102 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 104 | Кольцо021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 105 | Кольцо025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 106 | Кольцо027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 107 | Кольцо030-034-25-2-2 | Кольцо 030-034-25-2-2 |
Загрузка ...
|
|
| 108 | Кольцо045-050-30-2-2 | Кольцо |
Загрузка ...
|
|
| 110 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 111 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 112 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 113 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 130 | SB23-EHS1R917010056 | Блок интегральный |
Загрузка ...
|
|
| 131 | 8700250.2 | Датчик-гидросигнализатор ДГС-ДД-12-01-А |
Загрузка ...
|
|
| 132 | 8700250.1 | Датчик |
Загрузка ...
|
|
| 133 | RSV12SM-WD/610044 | Клапан |
Загрузка ...
|
|
| 135 | AD001707 | Клипс желтый G+ |
Загрузка ...
|
|
| 136 | AD001708 | Клипс желтый G- |
Загрузка ...
|
|
| 137 | AD001705 | Клипс зеленый V+ |
Загрузка ...
|
|
| 138 | AD001706 | Клипс зеленый V- |
Загрузка ...
|
|
| 139 | AD001709 | Клипс коричневый M+ |
Загрузка ...
|
|
| 140 | AD001710 | Клипс коричневый M- |
Загрузка ...
|
|
| 141 | AD001699 | Клипс красный R+ |
Загрузка ...
|
|
| 142 | AD001700 | Клипс красный R- |
Загрузка ...
|
|
| 145 | AK000685 | Кольцо резиновое ф1,78 |
Загрузка ...
|
|
| 148 | AK000675 | Комплект верхней крышки |
Загрузка ...
|
|
| 151 | AK000674 | Крышка муфты |
Загрузка ...
|
|
| 155 | AD000894 | Маслосборник |
Загрузка ...
|
|
| 157 | AD005370 | Муфта |
Загрузка ...
|
|
| 158 | МуфтаDу=20мм | Муфта |
Загрузка ...
|
|
| 161 | AK000679 | Переходник D82 |
Загрузка ...
|
|
| 165 | 4600.921 | Рукав всасывающий |
Загрузка ...
|
|
| 166 | 4600.922 | Рукав всасывающий |
Загрузка ...
|
|
| 167 | 4600.126 | Рукав высокого давления |
Загрузка ...
|
|
| 168 | 4600.133 | Рукав высокого давления |
Загрузка ...
|
|
| 169 | 4600.005 | Рукав высокого давления |
Загрузка ...
|
|
| 170 | 2422-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 173 | 4600.751 | Спираль защитная |
Загрузка ...
|
|
| 175 | AD004342 | Тройник |
Загрузка ...
|
|
| 177 | P163323 | Фильтр |
Загрузка ...
|
|
| 178 | P763529 | Фильтр |
Загрузка ...
|
|
| 180 | ФС-01 | Фильтр - сапун ФС-01 |
Загрузка ...
|
|
| 182 | AK000673 | Фитинг |
Загрузка ...
|
|
| 183 | AK000677 | Фитинг |
Загрузка ...
|
|
| 186 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 187 | 5000.04 | Хомут |
Загрузка ...
|
|
| 188 | 5100.17 | Хомут/Clamp NORMA GBS М 53/20 W2 |
Загрузка ...
|
|
| 190 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 191 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 192 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
