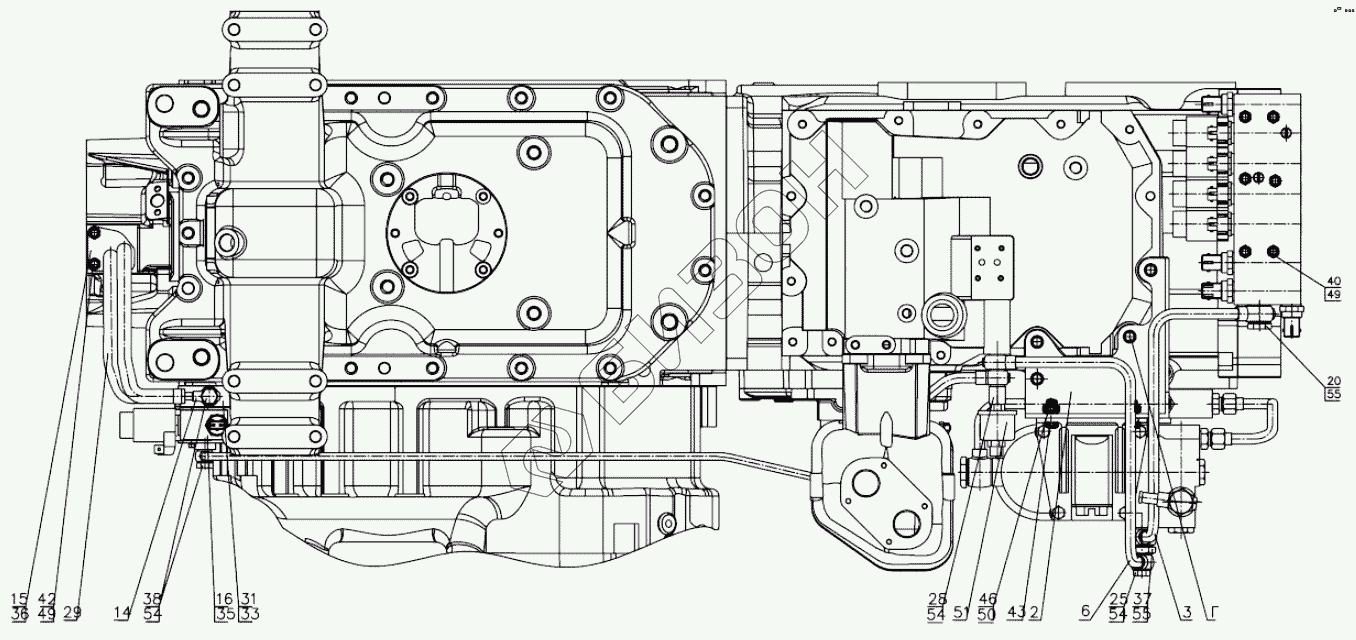

Графический каталог запасных частей к технике: МТЗ-1523.6. Гидросистема трансмиссии
2
3
6
14
15
16
20
25
28
29
31
33
35
36
37
38
40
42
43
46
49
49
50
51
54
54
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2422-4637010-Б-03 | 2422-4637010-Б-03 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 2422-4637010-Б-02 | 2422-4637010-Б-02 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 1 | 2422-1712010-Б | Распределитель |
Загрузка ...
|
|
| 2 | 2422-4637015-Б | Кронштейн |
Загрузка ...
|
|
| 3 | 2422-4637020-Б | Маслопровод |
Загрузка ...
|
|
| 4 | 2422-4637025-Б | Маслопровод |
Загрузка ...
|
|
| 5 | 2422-4637030-Б | Маслопровод |
Загрузка ...
|
|
| 6 | 2422-4637040-Б | Маслопровод |
Загрузка ...
|
|
| 7 | 2422-4637045-Б | Маслопровод |
Загрузка ...
|
|
| 8 | 2422-4637050-Б | Маслопровод |
Загрузка ...
|
|
| 9 | 2422-4637055 | Маслопровод |
Загрузка ...
|
|
| 11 | 77-4639010 | Распределитель секционный РГ-6 |
Загрузка ...
|
|
| 11 | 77-4639010-01 | Распределитель секционный |
Загрузка ...
|
|
| 12 | 85-3407470 | Штуцер |
Загрузка ...
|
|
| 13 | 1520-1802080 | Болт |
Загрузка ...
|
|
| 14 | 2022-4218030 | Трубопровод |
Загрузка ...
|
|
| 15 | 2022-4218025 | Фланец |
Загрузка ...
|
|
| 16 | 2522-4212010 | Распределитель |
Загрузка ...
|
|
| 17 | 3022-1716010 | Фильтр сдвоенный |
Загрузка ...
|
|
| 20 | 40-4607032 | Болт |
Загрузка ...
|
|
| 21 | 40-4607037 | Болт |
Загрузка ...
|
|
| 22 | 77-4803011 | Плита |
Загрузка ...
|
|
| 23 | 80-1405089 | Штуцер |
Загрузка ...
|
|
| 24 | 80-1737112-01 | Прокладка |
Загрузка ...
|
|
| 25 | 80Х-3407301 | Болт |
Загрузка ...
|
|
| 26 | 240-1111103 | Болт |
Загрузка ...
|
|
| 27 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 28 | 1525-4637042 | Штуцер |
Загрузка ...
|
|
| 29 | 2022-4218026-01 | Рукав |
Загрузка ...
|
|
| 30 | 2025-1712012 | Прокладка |
Загрузка ...
|
|
| 31 | 2422-4212011 | Плита |
Загрузка ...
|
|
| 32 | 2422-4637011-Б | Плита |
Загрузка ...
|
|
| 33 | 2422-4212012 | Прокладка |
Загрузка ...
|
|
| 34 | 2422-4212013 | Шпилька |
Загрузка ...
|
|
| 35 | 2522-4212014 | Прокладка |
Загрузка ...
|
|
| 36 | 2522-4218002 | Прокладка |
Загрузка ...
|
|
| 37 | 2822-4607051-01 | Болт |
Загрузка ...
|
|
| 38 | Д18-051 | Болт |
Загрузка ...
|
|
| 40 | БолтМ8-6gх80.88.35.019 | Болт М8-6gх80.88.35.019 |
Загрузка ...
|
|
| 41 | БолтМ10-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | БолтМ10-6gх65.88.35.019 | Болт М10-6gх65.88.35.019 |
Загрузка ...
|
|
| 43 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | ГайкаМ8-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 46 | ГайкаМ10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 47 | Кольцо009-012-19-2-4 | Кольцо |
Загрузка ...
|
|
| 48 | Кольцо013-017-25-1-4 | Кольцо 013-017-25-1-4 |
Загрузка ...
|
|
| 49 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 50 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 51 | ДД-20М | Датчик давления |
Загрузка ...
|
|
| 52 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
|
| 53 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 54 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 55 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 56 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
