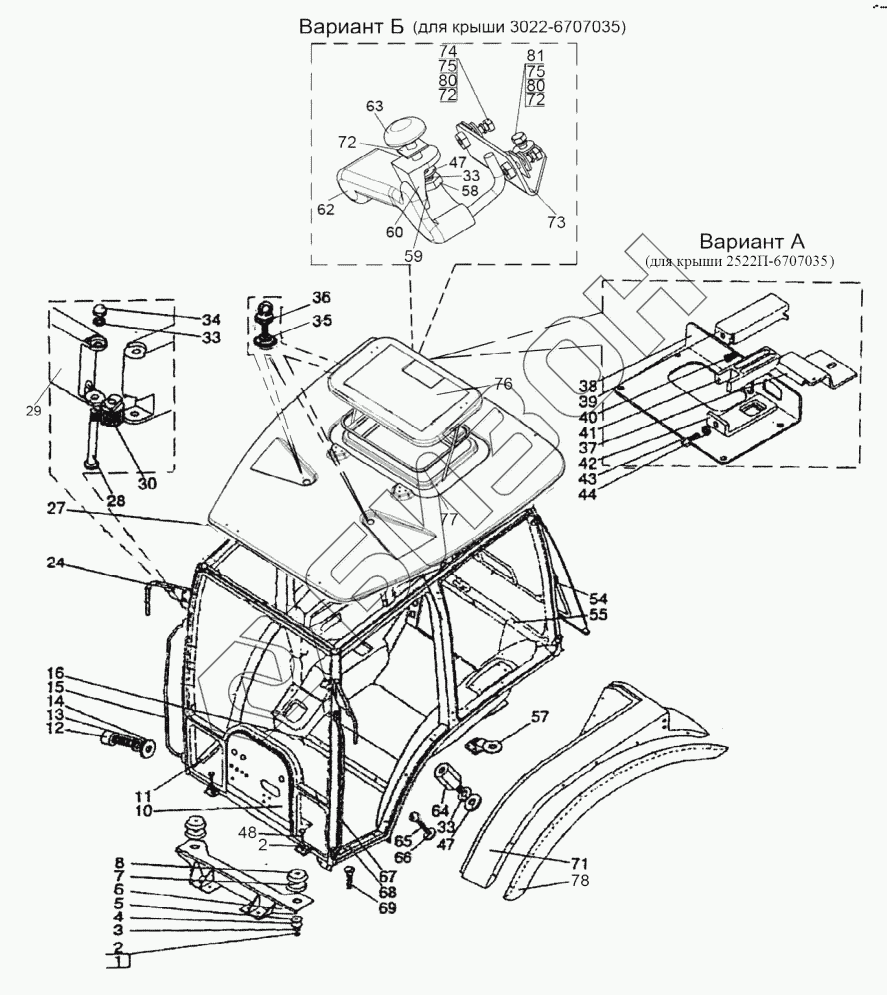

Графический каталог запасных частей к технике: МТЗ-1523.6. Кабина трактора
1
2
2
3
4
5
6
7
8
10
11
12
13
14
15
16
24
27
27
28
29
30
33
33
33
34
35
36
37
38
39
40
41
42
43
44
47
47
48
54
57
57
60
62
63
64
65
66
67
68
69
71
71
72
72
72
73
74
75
75
76
76
77
78
78
80
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523.6-6700010 | 1523.6-6700010 | Кабина в сборе |
Загрузка ...
|
|
| 1 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 2 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 4 | ШайбаС16.01.019 | Шайба С 16.01.019 |
Загрузка ...
|
|
| 5 | 130-5001364-В | Подушка нижняя |
Загрузка ...
|
|
| 6 | 1525.5-6700030 | Кронштейн |
Загрузка ...
|
|
| 7 | 80-6700160 | Виброизолятор |
Загрузка ...
|
|
| 8 | 80-6700163 | Обойма |
Загрузка ...
|
|
| 10 | 2522-6703031-Б | Прокладка |
Загрузка ...
|
|
| 11 | 2522-6702001-01 | Прижим |
Загрузка ...
|
|
| 12 | ВМ10x35 | Винт |
Загрузка ...
|
|
| 13 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 14 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 15 | 2522.5-6703115 | Поручень правый |
Загрузка ...
|
|
| 16 | 2522-6702466 | Прижим |
Загрузка ...
|
|
| 24 | 2522-8201200 | Кронштейн |
Загрузка ...
|
|
| 27 | 2522П-6707035 | Крыша |
Загрузка ...
|
|
| 27 | 3022-6707035 | Крыша |
Загрузка ...
|
|
| 28 | 2522-8201219 | Винт |
Загрузка ...
|
|
| 29 | 2522-8201205 | Кронштейн |
Загрузка ...
|
|
| 30 | 2522-8201204 | Валик |
Загрузка ...
|
|
| 33 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 34 | 2522-6708029 | Гайка |
Загрузка ...
|
|
| 35 | 2522-6707081 | Шайба |
Загрузка ...
|
|
| 36 | 2522-6707033 | Рым-болт |
Загрузка ...
|
|
| 37 | 822-6707051 | Кронштейн |
Загрузка ...
|
|
| 38 | 822-6707065 | Панель |
Загрузка ...
|
|
| 39 | 822-6707066 | Крышка |
Загрузка ...
|
|
| 40 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 41 | 822-6707061 | Зацеп |
Загрузка ...
|
|
| 42 | 822-6707067 | Кронштейн |
Загрузка ...
|
|
| 43 | ВинтВ.М6-6gх10.58.019 | Винт В.М6-6gх10.58.019 |
Загрузка ...
|
|
| 44 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 47 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 48 | 2522-6700029 | Болт |
Загрузка ...
|
|
| 49 | ШайбаС.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 54 | 583875 | Пружина газовая |
Загрузка ...
|
|
| 57 | 1522-6700037 | Кронштейн |
Загрузка ...
|
|
| 57 | 1522-6700037-01 | Кронштейн |
Загрузка ...
|
|
| 60 | 822-6708152 | Кронштейн |
Загрузка ...
|
|
| 62 | 822-6708160-01 | Рукоятка |
Загрузка ...
|
|
| 63 | 2522-6708165 | Винт |
Загрузка ...
|
|
| 64 | 2522-6708032 | Втулка |
Загрузка ...
|
|
| 65 | 80-6700168-01 | Клин |
Загрузка ...
|
|
| 66 | 80-6700169-01 | Бонка |
Загрузка ...
|
|
| 67 | 3522-6703115-02 | Поручень |
Загрузка ...
|
|
| 68 | 2522-6702001 | Прижим левый |
Загрузка ...
|
|
| 69 | 912072 | Винт В.М6-6gх16.58.019 |
Загрузка ...
|
|
| 71 | 923-8404010 | Крыло левое |
Загрузка ...
|
|
| 71 | 923-8404010-01 | Крыло правое |
Загрузка ...
|
|
| 72 | 923-6707086 | Прокладка |
Загрузка ...
|
|
| 73 | 3022-6707055 | Кронштейн |
Загрузка ...
|
|
| 74 | БолтМ6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 75 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 76 | 2522П-6707040 | Люк |
Загрузка ...
|
|
| 76 | 3022-6707040 | Люк |
Загрузка ...
|
|
| 77 | А37.08.045 | Уплотнитель |
Загрузка ...
|
|
| 78 | 923-8404030 | Уширитель левый |
Загрузка ...
|
|
| 78 | 923-8404030-01 | Уширитель правый |
Загрузка ...
|
|
| 80 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 81 | БолтМ6-6gх30.88.35.019 | Болт М6-6gх30.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
