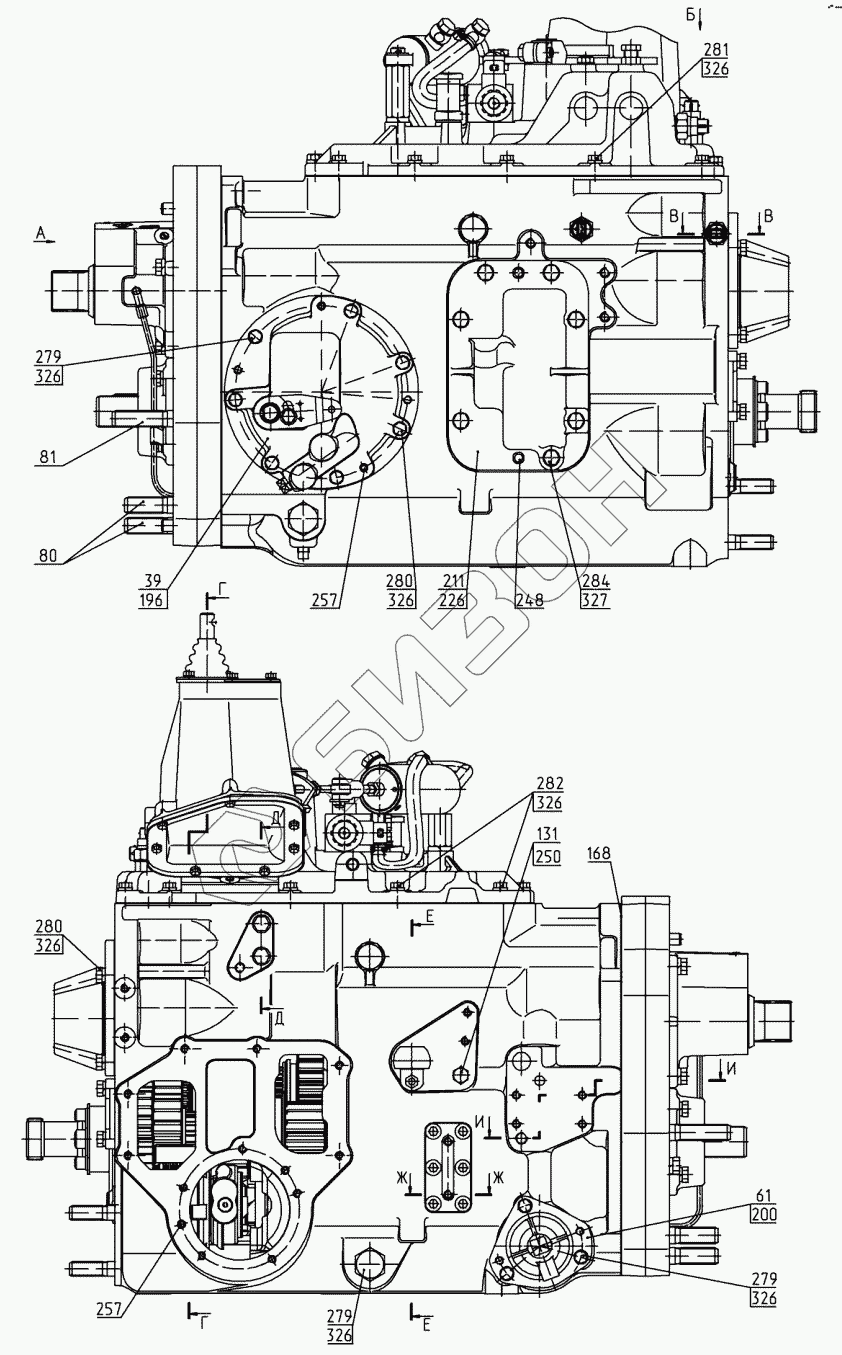

Графический каталог запасных частей к технике: МТЗ-1523.6. Коробка передач
39
61
80
81
131
168
196
200
211
226
248
250
257
257
279
279
279
280
280
281
282
284
326
326
326
326
326
326
326
327
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-1700010-Б | 1525-1700010-Б | Коробка передач |
Загрузка ...
|
|
| 1525-1700010-Б-02 | 1525-1700010-Б-02 | Коробка передач |
Загрузка ...
|
|
| 1 | 1525-1701020 | Узел передач |
Загрузка ...
|
|
| 3 | 1222-1701050 | Вал |
Загрузка ...
|
|
| 5 | 1525-1701160 | Вал |
Загрузка ...
|
|
| 8 | 1525-1701314-А | Шестерня |
Загрузка ...
|
|
| 11 | 1525-1702035 | Рычаг |
Загрузка ...
|
|
| 21 | 2025-1701430 | Трубопровод |
Загрузка ...
|
|
| 23 | 2025-1702010-А-01 | Механизм управления |
Загрузка ...
|
|
| 31 | 1522-1701350 | Втулка |
Загрузка ...
|
|
| 33 | 1521-1802065 | Вал |
Загрузка ...
|
|
| 36 | 1520-1701340 | Шестерня |
Загрузка ...
|
|
| 38 | 1222-1701312-А | Шестерня |
Загрузка ...
|
|
| 39 | 1222-1704010-03 | Привод насоса |
Загрузка ...
|
|
| 41 | 1221-1802030 | Фрикцион |
Загрузка ...
|
|
| 44 | 112-1701200 | Шестерня в сборе |
Загрузка ...
|
|
| 47 | 85-1702050 | Поводок |
Загрузка ...
|
|
| 50 | 80-1701140-Б | Гнездо |
Загрузка ...
|
|
| 52 | 80-1701240 | Вал |
Загрузка ...
|
|
| 56 | 80-1701310 | Стакан со штуцером и трубкой в сборе |
Загрузка ...
|
|
| 58 | 80-1701420 | Трубка |
Загрузка ...
|
|
| 61 | 80-1716010 | Фильтр в сборе |
Загрузка ...
|
|
| 67 | 75-1701320 | Вал в сборе |
Загрузка ...
|
|
| 73 | 1525-1701221 | Шестерня |
Загрузка ...
|
|
| 74 | 1525-1702037 | Поводок |
Загрузка ...
|
|
| 76 | 1525-1702047 | Шток |
Загрузка ...
|
|
| 77 | 1525-1702048 | Переходник |
Загрузка ...
|
|
| 79 | 2025-1701033 | Втулка |
Загрузка ...
|
|
| 80 | 2025-1701525 | Шпилька |
Загрузка ...
|
|
| 81 | 2025-1701525-01 | Шпилька |
Загрузка ...
|
|
| 83 | 2022-1702051 | Втулка |
Загрузка ...
|
|
| 84 | 1523-1701025 | Корпус |
Загрузка ...
|
|
| 86 | 1522-1701254 | Шайба 0,2 мм |
Загрузка ...
|
|
| 87 | 1522-1701254-01 | Шайба 0,5 мм |
Загрузка ...
|
|
| 88 | 1522-1701354 | Шайба |
Загрузка ...
|
|
| 89 | 1522-1701525 | Шпилька |
Загрузка ...
|
|
| 91 | 1522-1702035 | Поводок |
Загрузка ...
|
|
| 93 | 1522-1702306 | Штифт |
Загрузка ...
|
|
| 96 | 1521-1802043 | Втулка |
Загрузка ...
|
|
| 99 | 1520-1701184 | Муфта |
Загрузка ...
|
|
| 100 | 1520-1702038 | Поводок |
Загрузка ...
|
|
| 107 | 1222-1701224 | Шестерня |
Загрузка ...
|
|
| 109 | 1222-1701313 | Шестерня |
Загрузка ...
|
|
| 111 | 1222-1701344 | Втулка |
Загрузка ...
|
|
| 111 | 1025-1701344 | Шестерня |
Загрузка ...
|
|
| 113 | 1222-1701349 | Втулка |
Загрузка ...
|
|
| 115 | 1222-1701353 | Шайба |
Загрузка ...
|
|
| 117 | 1222-1701361 | Шестерня |
Загрузка ...
|
|
| 121 | 1222-1702029 | Вилка |
Загрузка ...
|
|
| 123 | 220-1702061 | Болт |
Загрузка ...
|
|
| 128 | 1221-1802019 | Шайба |
Загрузка ...
|
|
| 130 | 1221-1802023 | Гайка |
Загрузка ...
|
|
| 131 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 132 | 220-3503024 | Пластина стопорная |
Загрузка ...
|
|
| 133 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 136 | 86-1802027 | Пружина |
Загрузка ...
|
|
| 137 | 86-1802028 | Втулка |
Загрузка ...
|
|
| 138 | 86-1802052 | Шайба |
Загрузка ...
|
|
| 140 | 85-1702026 | Прокладка |
Загрузка ...
|
|
| 141 | 85-1702027 | Вилка |
Загрузка ...
|
|
| 142 | 85-1702034 | Вилка |
Загрузка ...
|
|
| 144 | 85-1702041 | Коромысло |
Загрузка ...
|
|
| 145 | 85-1702042 | Ось |
Загрузка ...
|
|
| 146 | 85-1702043 | Пластина |
Загрузка ...
|
|
| 148 | 85-1702045 | Поводок |
Загрузка ...
|
|
| 152 | 85-1702046 | Палец |
Загрузка ...
|
|
| 154 | 85-1702048 | Штифт |
Загрузка ...
|
|
| 156 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 158 | 85-1702301 | Ось |
Загрузка ...
|
|
| 160 | 85-1702305 | Штифт |
Загрузка ...
|
|
| 163 | 85-4608086-Б | Уплотнитель |
Загрузка ...
|
|
| 164 | 85-4608087-Б1 | Указатель |
Загрузка ...
|
|
| 165 | 85-4608088-Б | Корпус |
Загрузка ...
|
|
| 168 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 170 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 172 | 80-1701057 | Штуцер |
Загрузка ...
|
|
| 174 | 80-1701205 | Планка |
Загрузка ...
|
|
| 175 | 80-1701206 | Кольцо |
Загрузка ...
|
|
| 179 | 80-1701306 | Шайба |
Загрузка ...
|
|
| 180 | 80-17013461 | Втулка |
Загрузка ...
|
|
| 180 | 80-1701346-01 | Втулка |
Загрузка ...
|
|
| 183 | 80-1701397 | Кольцо |
Загрузка ...
|
|
| 187 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 191 | 80-1702108 | Болт |
Загрузка ...
|
|
| 196 | 80-1704016 | Прокладка |
Загрузка ...
|
|
| 198 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 200 | 80-1716016 | Прокладка |
Загрузка ...
|
|
| 204 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 207 | 75-1701352 | Втулка |
Загрузка ...
|
|
| 210 | 70-1115012 | Хомутик |
Загрузка ...
|
|
| 211 | 70-1701454-А2-01 | Крышка |
Загрузка ...
|
|
| 219 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 222 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 224 | 50-1701258 | Прокладка регулировочная 0,2 мм |
Загрузка ...
|
|
| 225 | 50-1701259 | Прокладка регулировочная 0,5 мм |
Загрузка ...
|
|
| 226 | 50-1701456-Б | Прокладка |
Загрузка ...
|
|
| 229 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 231 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 233 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 234 | 48А-3801023 | Трубка |
Загрузка ...
|
|
| 236 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 241 | 8020-1802026 | Полумуфта |
Загрузка ...
|
|
| 243 | 12-23-668-А | Пружина |
Загрузка ...
|
|
| 245 | 54-31-472 | Кольцо пружинное |
Загрузка ...
|
|
| 248 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 250 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 255 | ПККГ3/8dm | Пробка |
Загрузка ...
|
|
| 257 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 268 | БолтМ12-6gх55.88.35.019 | Болт М12-6gх55.88.35.019 |
Загрузка ...
|
|
| 269 | БолтМ12-6gх100.58.019 | Болт М12-6gх100.58.019 |
Загрузка ...
|
|
| 275 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 278 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 279 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 280 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 281 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 282 | БолтМ10-6gх40.109.40Х.019 | Болт М10-6gх40.109.40Х.019 |
Загрузка ...
|
|
| 283 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 284 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 293 | КольцоС25 | Кольцо С25 |
Загрузка ...
|
|
| 294 | Кольцо2С70 | Кольцо |
Загрузка ...
|
|
| 295 | Кольцо2С75 | Кольцо |
Загрузка ...
|
|
| 300 | Кольцо026-030-25-2-2 | Кольцо 026-030-25-2-2 |
Загрузка ...
|
|
| 301 | Кольцо027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 305 | 12507КМ | Подшипник |
Загрузка ...
|
|
| 306 | 692215К1М | Подшипник |
Загрузка ...
|
|
| 308 | 6-67512АШ2 | Подшипник |
Загрузка ...
|
|
| 311 | 6-50306К | Подшипник |
Загрузка ...
|
|
| 313 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 314 | Шарик12,7-60 | Шарик 12,7-60 |
Загрузка ...
|
|
| 325 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 326 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 327 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 331 | БолтМ6х20 | Болт |
Загрузка ...
|
|
| 333 | ВК12-51 | Выключатель ТУ РБ37334210.015-97 |
Загрузка ...
|
|
| 333 | 151.3710 | Выключатель |
Загрузка ...
|
|
| 335 | ВК12-41 | Выключатель |
Загрузка ...
|
|
| 335 | 141.3710 | Выключатель |
Загрузка ...
|
|
| 337 | ВК12-21 | Выключатель |
Загрузка ...
|
|
| 343 | КК70х78х31Е | Подшипник |
Загрузка ...
|
|
| 344 | КК52х60х39Е | Подшипник |
Загрузка ...
|
|
| 348 | GT-D109/116-3.26299.3 | Синхронизатор |
Загрузка ...
|
|
| 355 | Проволока1,6-О-С | Проволока 1,6-О-С |
Загрузка ...
|
