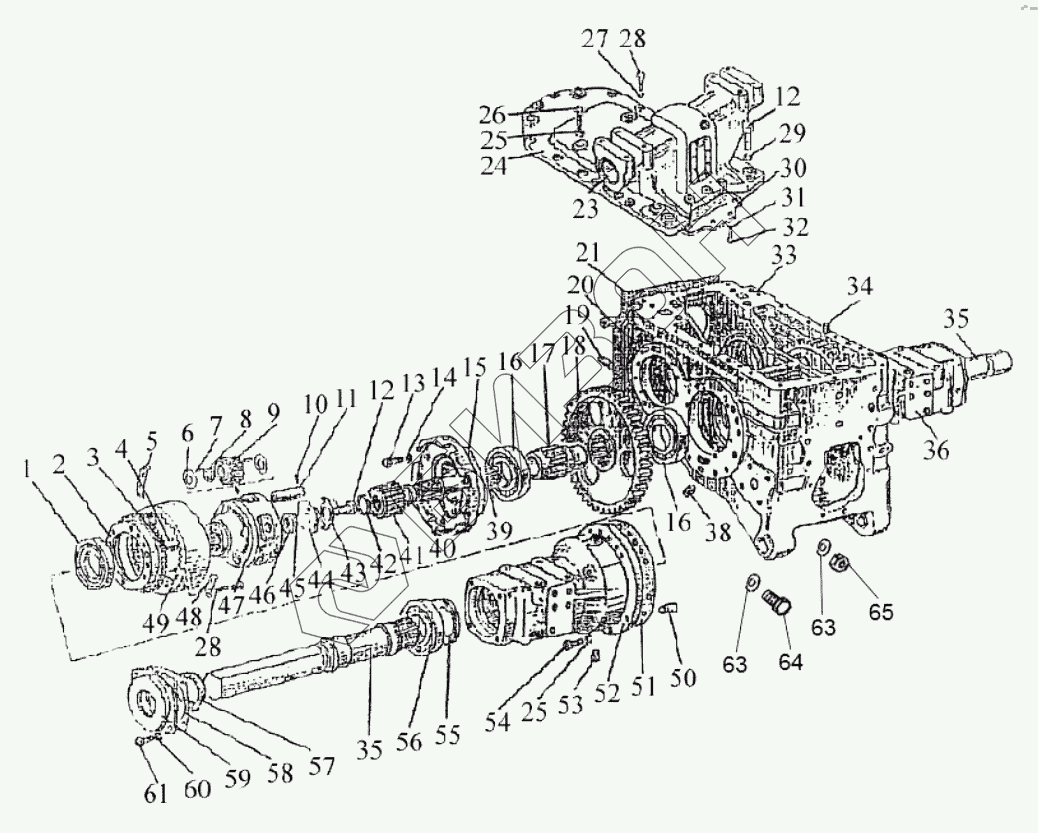

Графический каталог запасных частей к технике: МТЗ-1523.6. Корпус заднего моста
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
35
36
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523М-2401010 | 1523М-2401010 | Мост задний |
Загрузка ...
|
|
| 1522-2407500-03 | 1522-2407500-03 | Конечная передача правая |
Загрузка ...
|
|
| 1522-2407500-02 | 1522-2407500-02 | Конечная передача левая |
Загрузка ...
|
|
| 1 | 7217А | Подшипник |
Загрузка ...
|
|
| 2 | 1221-2407502-Б | Ступица эпицикла |
Загрузка ...
|
|
| 3 | 1221-2497512 | Штифт |
Загрузка ...
|
|
| 4 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 5 | 1221-2407503-А | Пластина |
Загрузка ...
|
|
| 6 | 1221-2407538 | Шайба сателлита |
Загрузка ...
|
|
| 7 | Ролик5х27,8А3 | Ролик 5х27,8 А3 |
Загрузка ...
|
|
| 8 | 1221-2407539 | Шайба распорная |
Загрузка ...
|
|
| 9 | 5336-2405035-А | Сателлит |
Загрузка ...
|
|
| 10 | ШтифтА.8х45.65Г | Штифт А.8х45.65Г |
Загрузка ...
|
|
| 11 | 1221-2407556-А | Валик |
Загрузка ...
|
|
| 12 | 70-4605036 | Болт |
Загрузка ...
|
|
| 13 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 15 | 1221-2407131 | Стакан |
Загрузка ...
|
|
| 15 | 1221-2407130 | Стакан с подшипником в сборе |
Загрузка ...
|
|
| 16 | 217А | Подшипник |
Загрузка ...
|
|
| 17 | 1221-2407123 | Втулка |
Загрузка ...
|
|
| 18 | 1522-2407122 | Шестерня ведомая |
Загрузка ...
|
|
| 19 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 20 | 36-3502037-А | Втулка |
Загрузка ...
|
|
| 21 | 1522-2401016 | Прокладка |
Загрузка ...
|
|
| 23 | 1522-4605007 | Втулка |
Загрузка ...
|
|
| 24 | 1522-2401030 | Крышка |
Загрузка ...
|
|
| 24 | 1522-2401024 | Крышка |
Загрузка ...
|
|
| 25 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 26 | M16x80 | Болт |
Загрузка ...
|
|
| 27 | Шайба14.ОТ | Шайба |
Загрузка ...
|
|
| 28 | 1221-2407505 | Болт |
Загрузка ...
|
|
| 29 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 30 | 1522-2401026 | Крышка |
Загрузка ...
|
|
| 31 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 32 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 1522-2401015 | Корпус заднего моста |
Загрузка ...
|
|
| 34 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 35 | 1221-2407082 | Полуось |
Загрузка ...
|
|
| 36 | 1523М-2407018-01 | Рукав полуоси правый |
Загрузка ...
|
|
| 38 | 70-1701300 | Пробка |
Загрузка ...
|
|
| 39 | 1221-2407541 | Вал |
Загрузка ...
|
|
| 40 | 1221-2407542 | Втулка |
Загрузка ...
|
|
| 41 | 1221-2407540 | Шестерня ведущая |
Загрузка ...
|
|
| 41 | 5336-2405028-A | Шестерня ведущая |
Загрузка ...
|
|
| 42 | Кольцо2C55 | Кольцо 2C55 |
Загрузка ...
|
|
| 43 | 1221-2407507 | Шайба |
Загрузка ...
|
|
| 44 | 1221-2407537 | Шайба |
Загрузка ...
|
|
| 45 | 1221-2407506 | Прокладка |
Загрузка ...
|
|
| 46 | 1221-2407506-01 | Прокладка 0,2 мм |
Загрузка ...
|
|
| 47 | 1221-2407535-А1 | Водило |
Загрузка ...
|
|
| 47 | 1221-2407536-Б | Водило |
Загрузка ...
|
|
| 48 | 1221-2407504 | Пластина |
Загрузка ...
|
|
| 49 | 5336-2405050-A | Шестерня ведомая |
Загрузка ...
|
|
| 50 | 1221-2407508-01 | Штифт |
Загрузка ...
|
|
| 51 | 1221-2407552 | Прокладка |
Загрузка ...
|
|
| 52 | 1523М-2407018 | Рукав полуоси левый |
Загрузка ...
|
|
| 53 | Пробка-КГ1/8dm.А12.019 | Пробка - КГ 1/8dm.А12.019 |
Загрузка ...
|
|
| 54 | БолтМ16-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | 142-2407091 | Кольцо |
Загрузка ...
|
|
| 56 | 7218А | Подшипник |
Загрузка ...
|
|
| 57 | 2.2-90х120-1 | Манжета |
Загрузка ...
|
|
| 58 | 1221-2407089 | Прокладка |
Загрузка ...
|
|
| 59 | 1221-2407030 | Крышка |
Загрузка ...
|
|
| 59 | 1221-2407028 | Крышка |
Загрузка ...
|
|
| 60 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 61 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 62 | 2.2-25х42-1 | Манжета |
Загрузка ...
|
|
| 63 | Шайба18.ОТ | Шайба 18.ОТ |
Загрузка ...
|
|
| 64 | 1221-24010011-01 | Болт |
Загрузка ...
|
|
| 65 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
