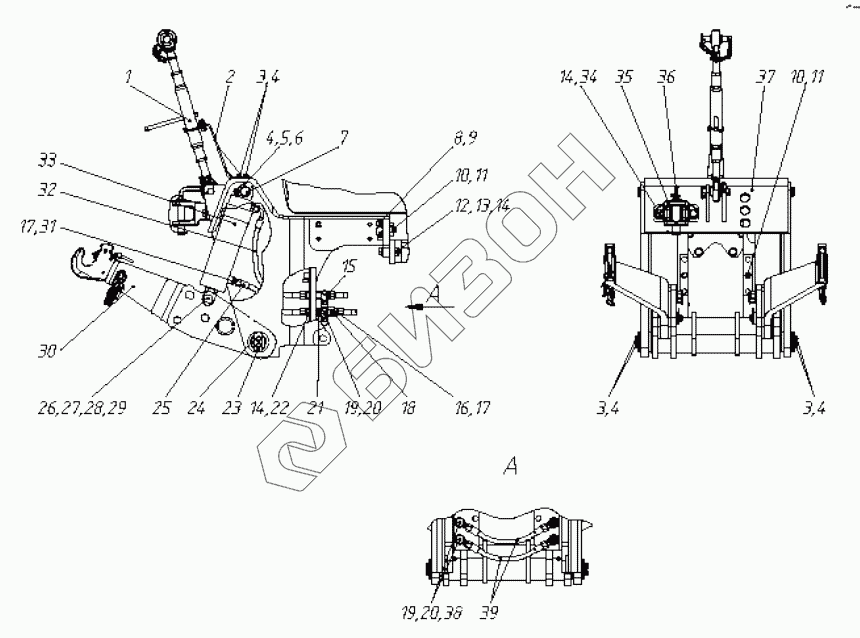

Графический каталог запасных частей к технике: МТЗ-1523.6. Переднее навесное устройство
1
2
3
3
3
4
4
4
4
5
6
7
8
9
10
10
11
11
12
13
14
14
14
15
16
17
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-4606010 | 2022-4606010 | Устройство навесное переднее |
Загрузка ...
|
|
| 1 | 921-4606040 | Тяга |
Загрузка ...
|
|
| 2 | 3520-4606080 | Кронштейн |
Загрузка ...
|
|
| 3 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 5 | 1220-4605504 | Пластина |
Загрузка ...
|
|
| 6 | БолтМ12-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | 3022-4606005 | Палец |
Загрузка ...
|
|
| 8 | БолтМ16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 10 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 11 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 12 | 70-4605036-03 | Болт |
Загрузка ...
|
|
| 13 | ГайкаМ20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 15 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 16 | Н.036.65.000-А2-02 | Клапан замедлительный |
Загрузка ...
|
|
| 17 | Кольцо017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 18 | С80-4607223 | Штуцер |
Загрузка ...
|
|
| 19 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 20 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 21 | 2822-4606061 | Переходник |
Загрузка ...
|
|
| 22 | 1321-2707013 | Гайка |
Загрузка ...
|
|
| 23 | 1522-4605024-Б | Шайба |
Загрузка ...
|
|
| 24 | 3022-4606001-01 | Ось |
Загрузка ...
|
|
| 25 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 26 | 2022-4606004-01 | Палец |
Загрузка ...
|
|
| 27 | 2522-6700028 | Гайка |
Загрузка ...
|
|
| 28 | ШайбаС.20.01.019 | Шайба |
Загрузка ...
|
|
| 29 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 30 | 2022-4606025 | Блок нижних тяг |
Загрузка ...
|
|
| 31 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 32 | 680-4607140-12 | Рукав |
Загрузка ...
|
|
| 33 | 4600.06 | Цилиндр |
Загрузка ...
|
|
| 34 | БолтМ20-6gх50.88.35.019 | Болт М20-6gх50.88.35.019 |
Загрузка ...
|
|
| 35 | 80-2806011-А | Буксир передний |
Загрузка ...
|
|
| 36 | 70-4235030 | Шкворень |
Загрузка ...
|
|
| 37 | 2022-4606015-А | Кронштейн |
Загрузка ...
|
|
| 38 | 40-4607032 | Болт |
Загрузка ...
|
|
| 39 | ПН.036.83.160 | Рукав высокого давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
