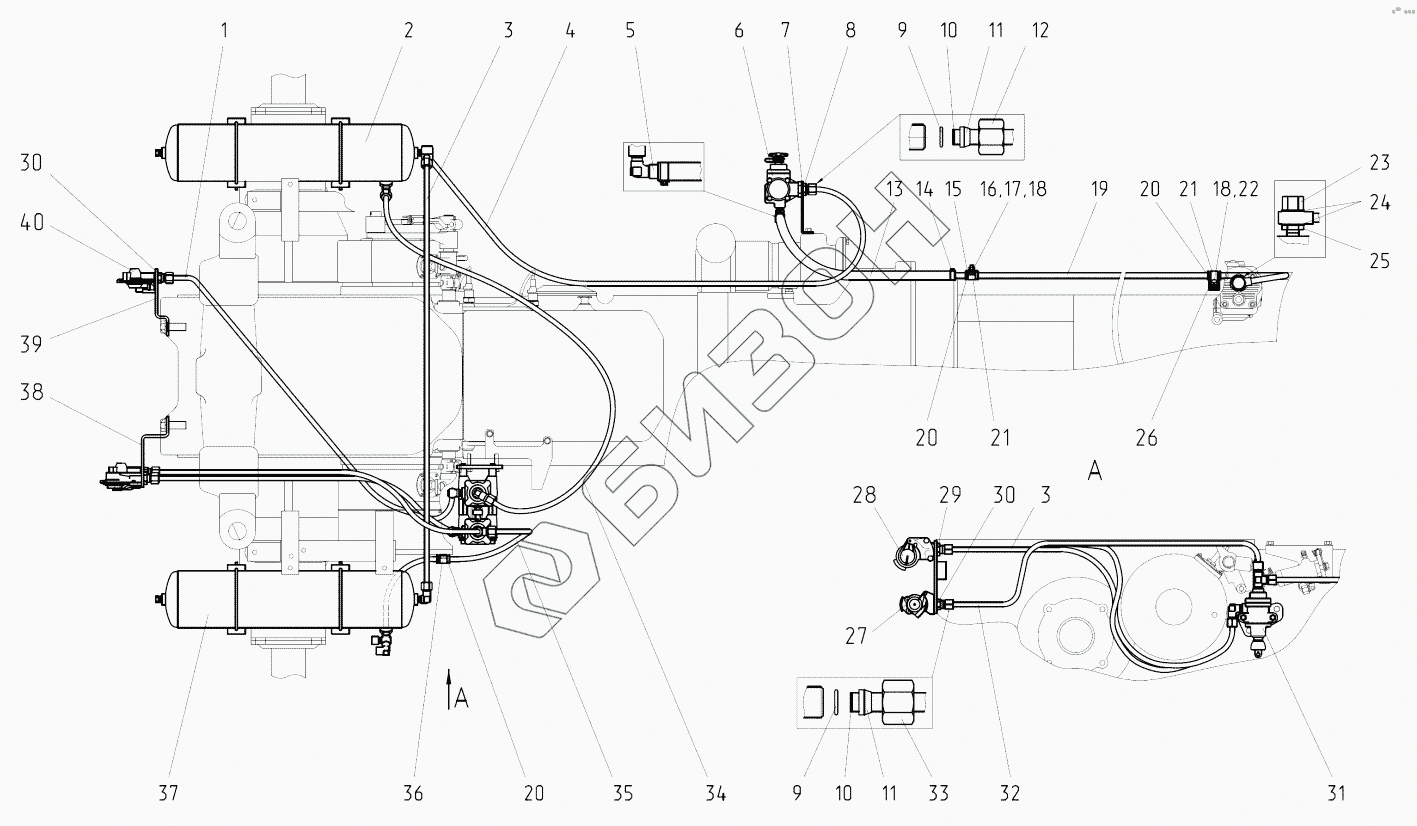

Графический каталог запасных частей к технике: МТЗ-1523.6. Пневмопривод (комбинированный)
1
2
3
3
4
5
6
6
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
20
20
21
21
22
23
24
25
26
27
27
28
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525.5-3506705 | 1525.5-3506705 | Пневмопривод |
Загрузка ...
|
|
| 1 | 1021-3506020-03 | Трубопровод |
Загрузка ...
|
|
| 1 | 1021-3506021-03 | Трубка |
Загрузка ...
|
|
| 2 | 1525.5-3513705 | Баллон |
Загрузка ...
|
|
| 3 | 1025-3506560-01 | Трубопровод |
Загрузка ...
|
|
| 3 | 1025-3506561-01 | Трубка |
Загрузка ...
|
|
| 4 | 1522-3506020-04 | Трубопровод |
Загрузка ...
|
|
| 4 | 1522-3506021-03 | Трубка |
Загрузка ...
|
|
| 5 | 70-3513015 | Угольник |
Загрузка ...
|
|
| 6 | А29.51.000Б | Регулятор давления |
Загрузка ...
|
|
| 6 | 11.3512010-30 | Регулятор давления |
Загрузка ...
|
|
| 6 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 7 | 2422-3512012 | Кронштейн |
Загрузка ...
|
|
| 8 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 9 | Кольцо012-015-19-2-4 | Кольцо 012-015-19-2-4 |
Загрузка ...
|
|
| 10 | 1522-3506022 | Нипель |
Загрузка ...
|
|
| 11 | 1522-3506024 | Муфта |
Загрузка ...
|
|
| 12 | 1522-3506026 | Гайка накидная |
Загрузка ...
|
|
| 13 | 1523.4-3506014 | Шланг |
Загрузка ...
|
|
| 14 | Хомут16-27 | Хомут |
Загрузка ...
|
|
| 15 | 1221М-3506012 | Планка |
Загрузка ...
|
|
| 16 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 19 | 1523.4-3506210 | Трубопровод |
Загрузка ...
|
|
| 20 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 21 | 1321-8700031 | Хомут |
Загрузка ...
|
|
| 22 | БолтМ10-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 1025-3506623 | Гайка |
Загрузка ...
|
|
| 24 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 25 | 1025-3506622 | Штуцер |
Загрузка ...
|
|
| 26 | 1523.4-3506012-Б | Планка |
Загрузка ...
|
|
| 27 | 64226-3521110 | Головка соединительная |
Загрузка ...
|
|
| 27 | 11.3521410-20 | Головка соединительная автоматическая |
Загрузка ...
|
|
| 28 | 80-3521010 | Головка соединительная |
Загрузка ...
|
|
| 28 | А29.76.000 | Головка соединительная в сборе |
Загрузка ...
|
|
| 28 | 12.3521010-01 | Головка соединительная |
Загрузка ...
|
|
| 29 | 1522-3521012 | Штуцер |
Загрузка ...
|
|
| 30 | 1522-3521513 | Штуцер |
Загрузка ...
|
|
| 31 | 1523-3514705-01 | Кран тормозной |
Загрузка ...
|
|
| 32 | 1522М-3506040 | Трубопровод |
Загрузка ...
|
|
| 32 | 1522М-3506041 | Трубка |
Загрузка ...
|
|
| 33 | 1522-3506023 | Гайка |
Загрузка ...
|
|
| 34 | 2022Д-3506021 | Трубка |
Загрузка ...
|
|
| 34 | 2022Д-3506020 | Трубопровод |
Загрузка ...
|
|
| 35 | 1021-3506020-01 | Трубопровод |
Загрузка ...
|
|
| 35 | 1021-3506021-01 | Трубопровод |
Загрузка ...
|
|
| 36 | 70-4802045 | Кляммер |
Загрузка ...
|
|
| 37 | 1525.5-3513710 | Баллон |
Загрузка ...
|
|
| 38 | 2022Д-3521711 | Кронштейн |
Загрузка ...
|
|
| 39 | 1522-3521512 | Кронштейн |
Загрузка ...
|
|
| 40 | 64226-3521111 | Головка соединительная |
Загрузка ...
|
|
| 40 | 11.3521411-20 | Головка соединительная автоматическая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
