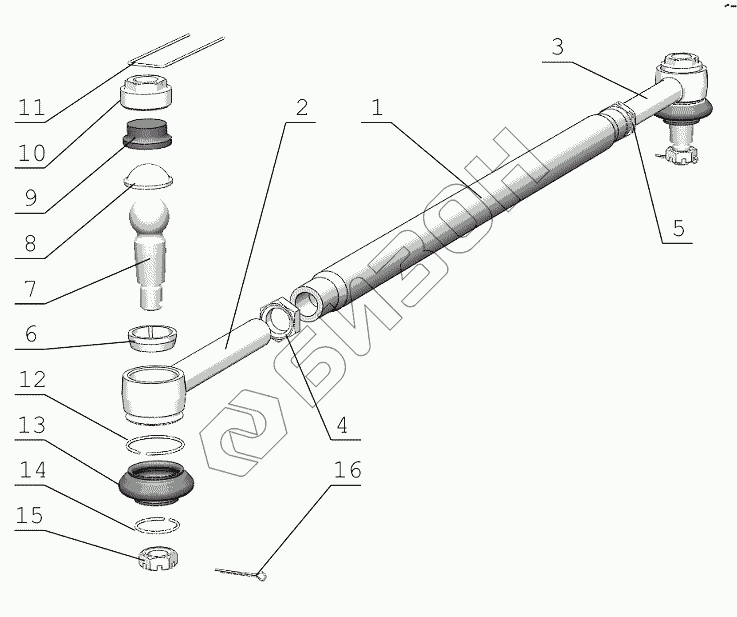

Графический каталог запасных частей к технике: МТЗ-1523.6. Тяга рулевая
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3003.111 | 3003.111 | Тяга рулевая |
Загрузка ...
|
|
| 1 | 1220-3003011 | Труба |
Загрузка ...
|
|
| 2 | 822-3003020 | Шарнир правый |
Загрузка ...
|
|
| 2 | 822-3003020-02 | Шарнир правый |
Загрузка ...
|
|
| 2 | 822-3003022 | Корпус шарнира с правой резьбой |
Загрузка ...
|
|
| 3 | 822-3003020-01 | Шарнир левый |
Загрузка ...
|
|
| 3 | 822-3003020-03 | Шарнир левый |
Загрузка ...
|
|
| 3 | 822-3003022-01 | Корпус шарнира с левой резьбой |
Загрузка ...
|
|
| 4 | 1220-303013 | Контргайка |
Загрузка ...
|
|
| 5 | 1220-3003013-01 | Гайка с левой резьбой |
Загрузка ...
|
|
| 6 | 1220-3003023 | Вкладыш верхний |
Загрузка ...
|
|
| 7 | 1220-3003021 | Палец шаровой |
Загрузка ...
|
|
| 8 | 1220-3003027 | Вкладыш |
Загрузка ...
|
|
| 9 | 1220-3003028 | Вкладыш нижний |
Загрузка ...
|
|
| 10 | 50-3003018-Б | Пробка |
Загрузка ...
|
|
| 10 | 50-3003018-Б1 | Пробка |
Загрузка ...
|
|
| 10 | 822-3003018 | Пробка |
Загрузка ...
|
|
| 11 | Проволока2,0-О-C | Проволока |
Загрузка ...
|
|
| 12 | 1220-3003024 | Кольцо |
Загрузка ...
|
|
| 13 | 1220-3003025-А | Чехол |
Загрузка ...
|
|
| 13 | 1220-3003025-А1 | Чехол |
Загрузка ...
|
|
| 14 | 1220-3003029 | Кольцо |
Загрузка ...
|
|
| 15 | ГайкаM20x1,5 | Гайка M20x1,5 |
Загрузка ...
|
|
| 16 | Шплинт4x36 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
