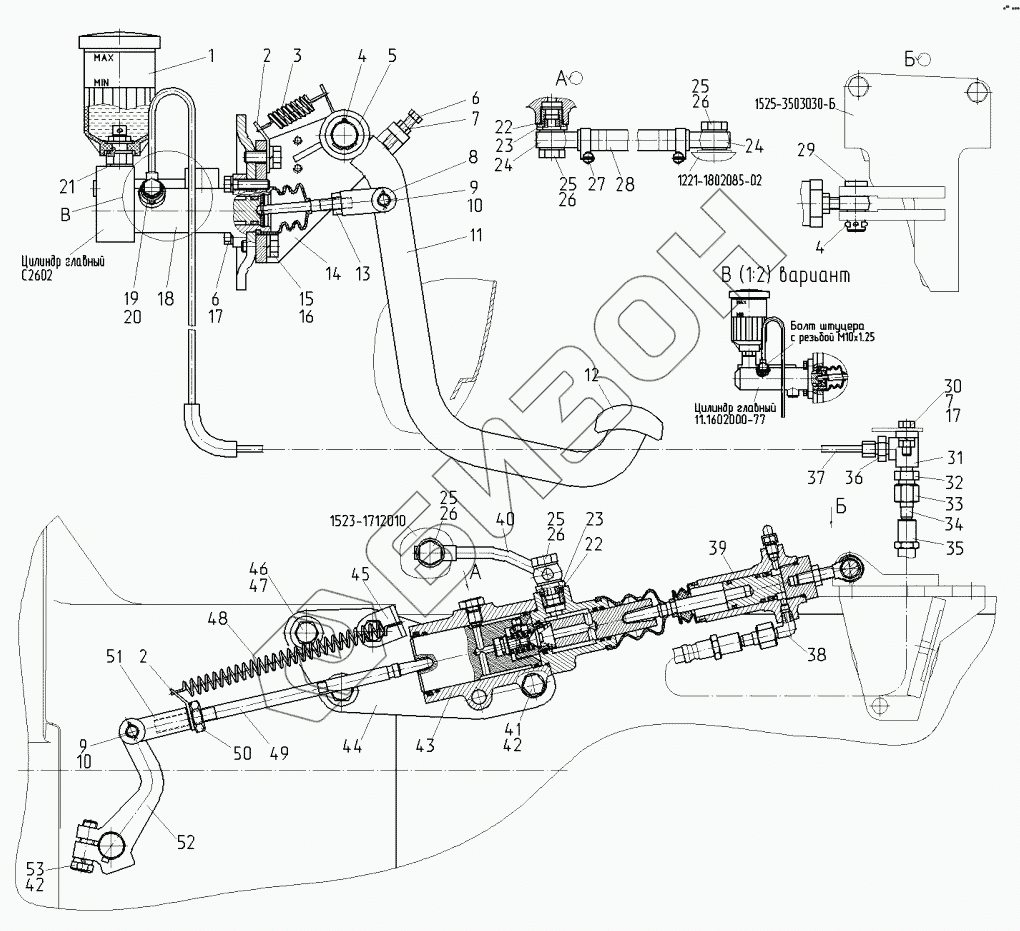

Графический каталог запасных частей к технике: МТЗ-1523.6. Управление сцеплением
1525-3503030-Б
1
2
2
3
4
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
22
23
23
24
24
25
25
25
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-1602010-Б1-03 | 1522-1602010-Б1-03 | Управление сцеплением |
Загрузка ...
|
|
| 1525-3503030-Б | 1525-3503030-Б | Кронштейн левый |
Загрузка ...
|
|
| 1 | 822-1602120 | Бачок |
Загрузка ...
|
|
| 2 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 3 | 70-4616033зам | Пружина |
Загрузка ...
|
|
| 4 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 5 | 50-3406037 | Шайба упорная |
Загрузка ...
|
|
| 6 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 9 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 10 | Палец12х32 | Палец |
Загрузка ...
|
|
| 11 | 1522-1602020-Б | Педаль |
Загрузка ...
|
|
| 12 | А13.33.002 | Чехол |
Загрузка ...
|
|
| 13 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 1522-1602030-Б | Кронштейн |
Загрузка ...
|
|
| 15 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 17 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 18 | 11.1602000-77 | Цилиндр главный привода сцепления |
Загрузка ...
|
|
| 18 | 1602.03 | Цилиндр главный |
Загрузка ...
|
|
| 19 | 36-1104787 | Болт |
Загрузка ...
|
|
| 20 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 21 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 22 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 23 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 24 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 25 | Д18-051 | Болт |
Загрузка ...
|
|
| 26 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 27 | 5000.01 | Хомут |
Загрузка ...
|
|
| 28 | Рукав10х18,5-1,6 | Рукав 10х18,5-1,6 |
Загрузка ...
|
|
| 29 | Палец16х40 | Палец 16х40 |
Загрузка ...
|
|
| 30 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 80В-1602106-Б | Угольник |
Загрузка ...
|
|
| 32 | 822-3503155 | Штуцер |
Загрузка ...
|
|
| 33 | Д80-4607212 | Гайка |
Загрузка ...
|
|
| 34 | 923-3503221 | Ниппель |
Загрузка ...
|
|
| 35 | 1602.01 | Рукав гибкий сцепления |
Загрузка ...
|
|
| 36 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 37 | 2522-1602595-Б1 | Трубопровод |
Загрузка ...
|
|
| 38 | 822-3503037 | Угольник ввертной |
Загрузка ...
|
|
| 39 | Р2602 | Цилиндр рабочий привода сцепления |
Загрузка ...
|
|
| 40 | 1522-1602070 | Трубопровод |
Загрузка ...
|
|
| 41 | БолтМ12-6gх90.88.35.019 | Болт М12-6gх90.88.35.019 |
Загрузка ...
|
|
| 42 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 43 | 1602.06 | Гидроусилитель |
Загрузка ...
|
|
| 44 | 1522-1602067 | Кронштейн |
Загрузка ...
|
|
| 45 | 2022-1602064 | Кронштейн |
Загрузка ...
|
|
| 46 | БолтМ16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 48 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 49 | 1221В-1602112 | Тяга |
Загрузка ...
|
|
| 50 | ГайкаМ12х1,25-6Н.6.019 | Гайка М12х1,25-6Н.6.019 |
Загрузка ...
|
|
| 51 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 52 | 1522-1601219 | Рычаг |
Загрузка ...
|
|
| 53 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
