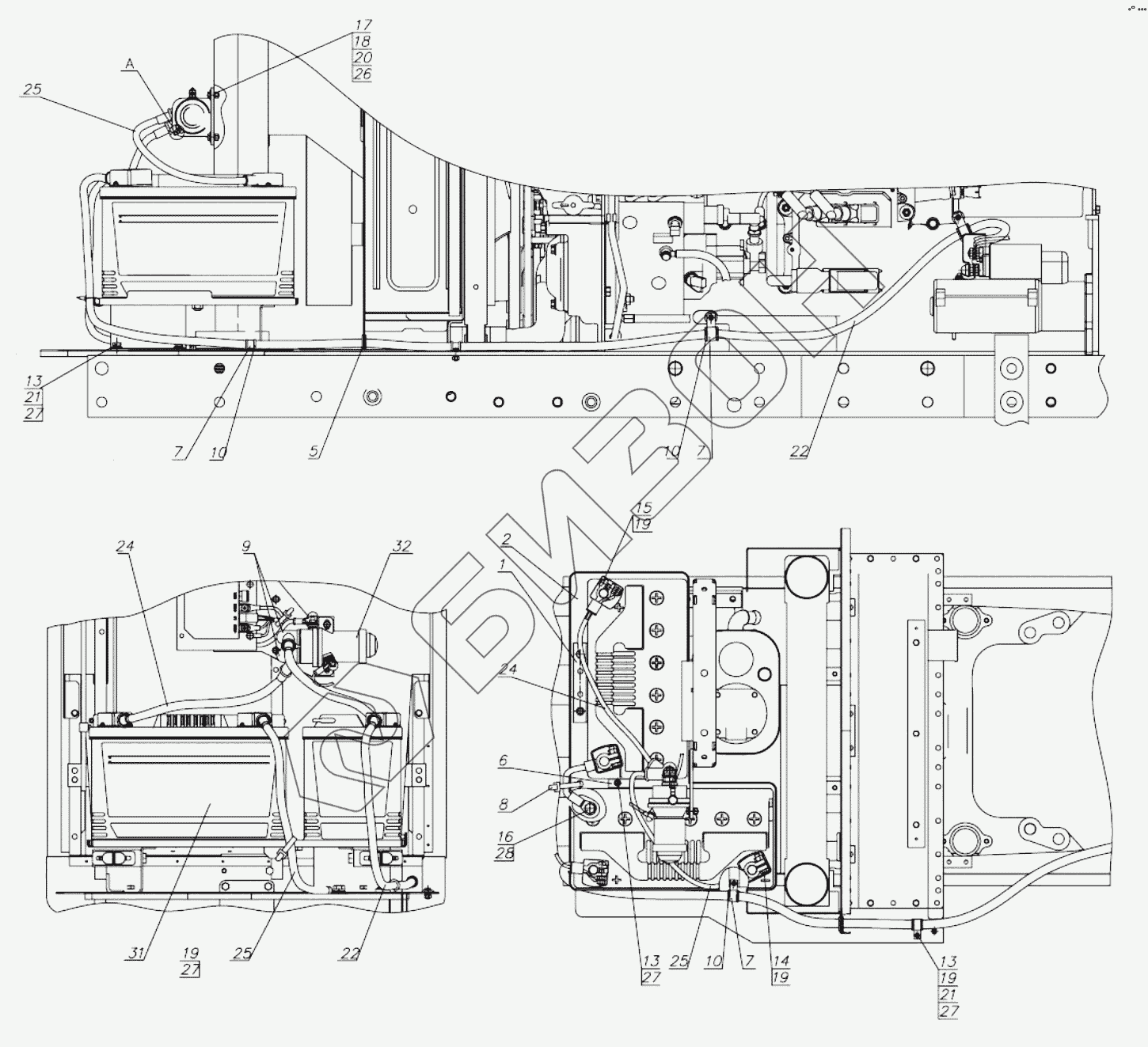

Графический каталог запасных частей к технике: МТЗ-1523.6. Установка батарей аккумуляторных
1
2
5
6
7
7
7
8
9
10
10
10
13
13
13
14
15
16
17
18
19
19
19
19
20
21
21
22
22
24
24
25
25
25
26
27
27
27
27
28
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2422-3700080-Б | 2422-3700080-Б | Установка батарей аккумуляторных |
Загрузка ...
|
|
| 1 | 80В-3703020-02 | Прижим |
Загрузка ...
|
|
| 2 | 920-3703010-Б-02 | Основание |
Загрузка ...
|
|
| 5 | 320-3407004 | Втулка |
Загрузка ...
|
|
| 6 | 80В-3703012-01 | Прижим |
Загрузка ...
|
|
| 7 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 8 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 9 | ТМ-59-6000-38 | Наконечник резиновый |
Загрузка ...
|
|
| 10 | ППР-50-01 | Профиль |
Загрузка ...
|
|
| 13 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | БолтМ6-6gх20.58.35.019 | Болт |
Загрузка ...
|
|
| 18 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 21 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 2022-3724041-Б | Провод |
Загрузка ...
|
|
| 24 | 1221В-3724044-Б | Провод |
Загрузка ...
|
|
| 25 | 923-3724042 | Провод |
Загрузка ...
|
|
| 26 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 27 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 28 | Шайба12 | Шайба 12 |
Загрузка ...
|
|
| 31 | 3703.26 | Батарея аккумуляторная 12/120 |
Загрузка ...
|
|
| 32 | 3737.15 | Выключатель батарей 24В дистанционный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
