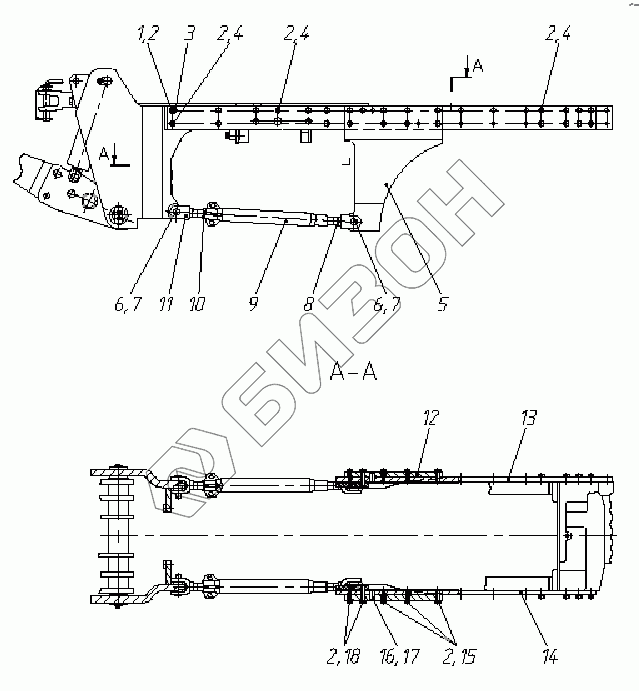

Графический каталог запасных частей к технике: МТЗ-1523.6. Установка переднего навесного устройства
1
2
2
2
2
2
2
3
4
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3022-4606200-01 | 3022-4606200-01 | Стяжка |
Загрузка ...
|
|
| 2022-4606100 | 2022-4606100 | Установка переднего навесного устройства |
Загрузка ...
|
|
| 1 | БолтМ16-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 3 | 1521-4235029 | Втулка |
Загрузка ...
|
|
| 4 | БолтМ16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 2022-4606121 | Накладка |
Загрузка ...
|
|
| 6 | 1220-4605084-01 | Палец |
Загрузка ...
|
|
| 7 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 8 | 3022-4606210-01 | Вилка |
Загрузка ...
|
|
| 9 | 3022-4606215-01 | Труба |
Загрузка ...
|
|
| 10 | 2522-4605061-02 | Контргайка |
Загрузка ...
|
|
| 11 | 3022-4606210 | Вилка |
Загрузка ...
|
|
| 12 | 2022-4606121-01 | Накладка |
Загрузка ...
|
|
| 13 | 2022-4235013-Б | Пластина левая |
Загрузка ...
|
|
| 14 | 2022-4235012-Б | Пластина правая |
Загрузка ...
|
|
| 15 | БолтМ16-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 17 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 18 | БолтМ16-6gх70.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
