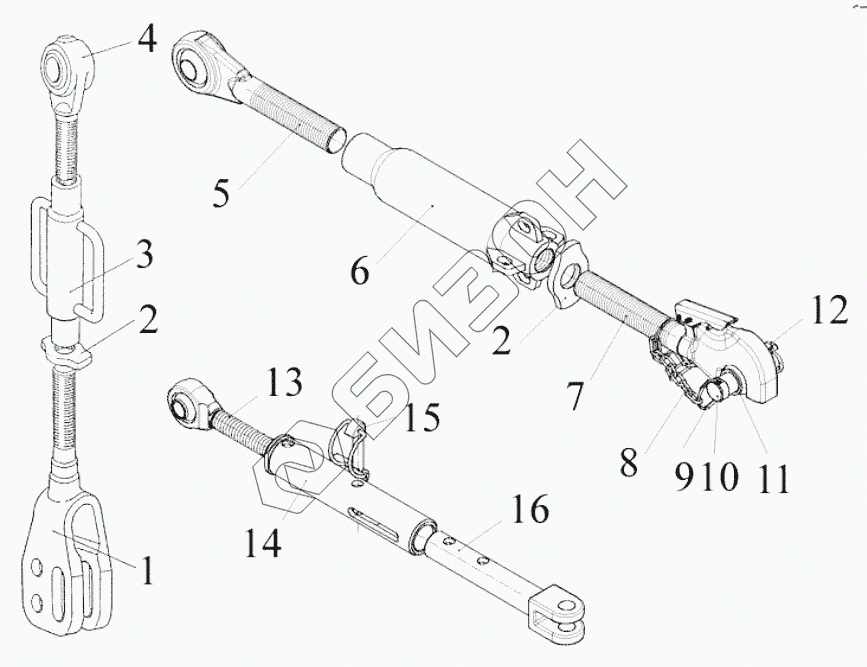

Графический каталог запасных частей к технике: МТЗ-1523.6. Узлы и элементы навесного устройства
1
2
2
2
3
4
4
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-4605060 | 1522-4605060 | Раскос |
Загрузка ...
|
|
| 1 | 1522-4605080 | Вилка |
Загрузка ...
|
|
| 2 | 2522-4605061-02 | Контргайка |
Загрузка ...
|
|
| 2 | 2522-4605061-02 | Контргайка |
Загрузка ...
|
|
| 3 | 1522-4605075 | Труба |
Загрузка ...
|
|
| 4 | 1522-4605065 | Винт |
Загрузка ...
|
|
| 4 | 1522-4605090-Б | Тяга верхняя |
Загрузка ...
|
|
| 4 | 1522-4605090-Б-01 | Тяга верхняя |
Загрузка ...
|
|
| 5 | 1522-4605065-01 | Винт |
Загрузка ...
|
|
| 6 | 3022-4606215 | Труба |
Загрузка ...
|
|
| 7 | 1522-4605065-02 | Винт |
Загрузка ...
|
|
| 7 | 1522-4605100 | Захват |
Загрузка ...
|
|
| 8 | А61.08.001-А | Цепочка |
Загрузка ...
|
|
| 9 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 10 | 1220-4605593 | Палец |
Загрузка ...
|
|
| 11 | W1522-4605556 | Шарнир |
Загрузка ...
|
|
| 12 | А61.05.100 | Чека 9 звеньев |
Загрузка ...
|
|
| 12 | 1522-4605120 | Стяжка |
Загрузка ...
|
|
| 13 | 1522-4605125 | Винт |
Загрузка ...
|
|
| 14 | 1522-4605130 | Направляющая |
Загрузка ...
|
|
| 15 | 1522-4605140 | Чека |
Загрузка ...
|
|
| 16 | 1522-4605135 | Ползун |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
