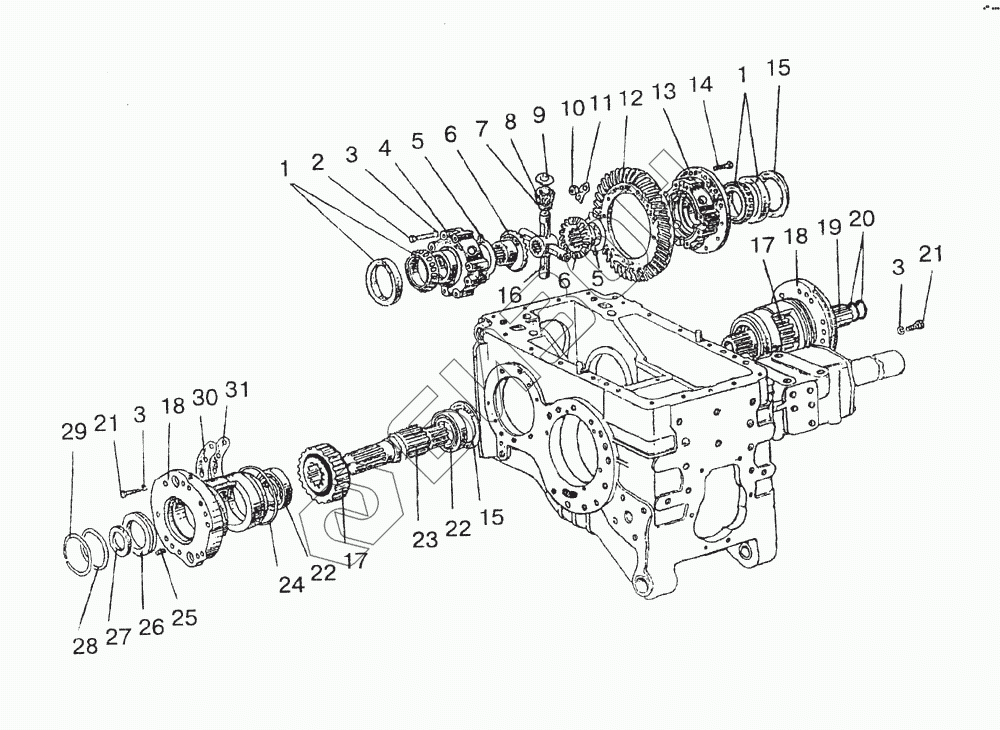

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Дифференциал. Стакан подшипников
1522-2403015
1522-2403010
1521-2407060
1522-2407060
1
1
2
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-2403015 | 1522-2403015 | Корпус дифференциала (2, 4, 14) |
Загрузка ...
|
|
| 1522-2403010 | 1522-2403010 | Дифференциал |
Загрузка ...
|
|
| 1521-2407060 | 1521-2407060 | Стакан правый |
Загрузка ...
|
|
| 1522-2407060 | 1522-2407060 | Стакан левый |
Загрузка ...
|
|
| 1 | 7216А | Подшипник |
Загрузка ...
|
|
| 2 | 50-2403034-А | Болт |
Загрузка ...
|
|
| 3 | ШП12 | Шайба |
Загрузка ...
|
|
| 4 | 1522-2403019 | Крышка |
Загрузка ...
|
|
| 5 | 1220-2403049 | Шайба опорная |
Загрузка ...
|
|
| 6 | 1522-2403048 | Шестерня полуосевая |
Загрузка ...
|
|
| 7 | 1522-2403063 | Втулка |
Загрузка ...
|
|
| 8 | 1522-2403055 | Сателлит |
Загрузка ...
|
|
| 9 | 1522-2403025 | Шайба сателлита |
Загрузка ...
|
|
| 10 | М12 | Гайка |
Загрузка ...
|
|
| 11 | 50-2403023 | Пластина стопорная |
Загрузка ...
|
|
| 12 | 50-2403021-Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) |
Загрузка ...
|
|
| 13 | 1522-2403018 | Корпус |
Загрузка ...
|
|
| 14 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 15 | 1221-2407043 | Кольцо |
Загрузка ...
|
|
| 16 | 1522-2403062 | Крестовина |
Загрузка ...
|
|
| 17 | 1522-2407052 | Шестерня |
Загрузка ...
|
|
| 18 | 1221-2407042 | Стакан подшипника |
Загрузка ...
|
|
| 19 | 1521-2407053 | Вал |
Загрузка ...
|
|
| 20 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 21 | М12х35 | Болт |
Загрузка ...
|
|
| 22 | 42311М1 | Подшипник |
Загрузка ...
|
|
| 23 | 1522-2407053 | Вал |
Загрузка ...
|
|
| 24 | 205-210-36-1-4 | Кольцо |
Загрузка ...
|
|
| 25 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 26 | 1221-2407081 | Обойма |
Загрузка ...
|
|
| 27 | 2.2-52х75-1 | Манжета |
Загрузка ...
|
|
| 28 | 115-120-30-1-4 | Кольцо |
Загрузка ...
|
|
| 29 | 1В125 | Кольцо |
Загрузка ...
|
|
| 30 | 1221-2407056 | Прокладка (0,5 mm) |
Загрузка ...
|
|
| 31 | 1221-2407057 | Прокладка (0,2 mm) |
Загрузка ...
|
