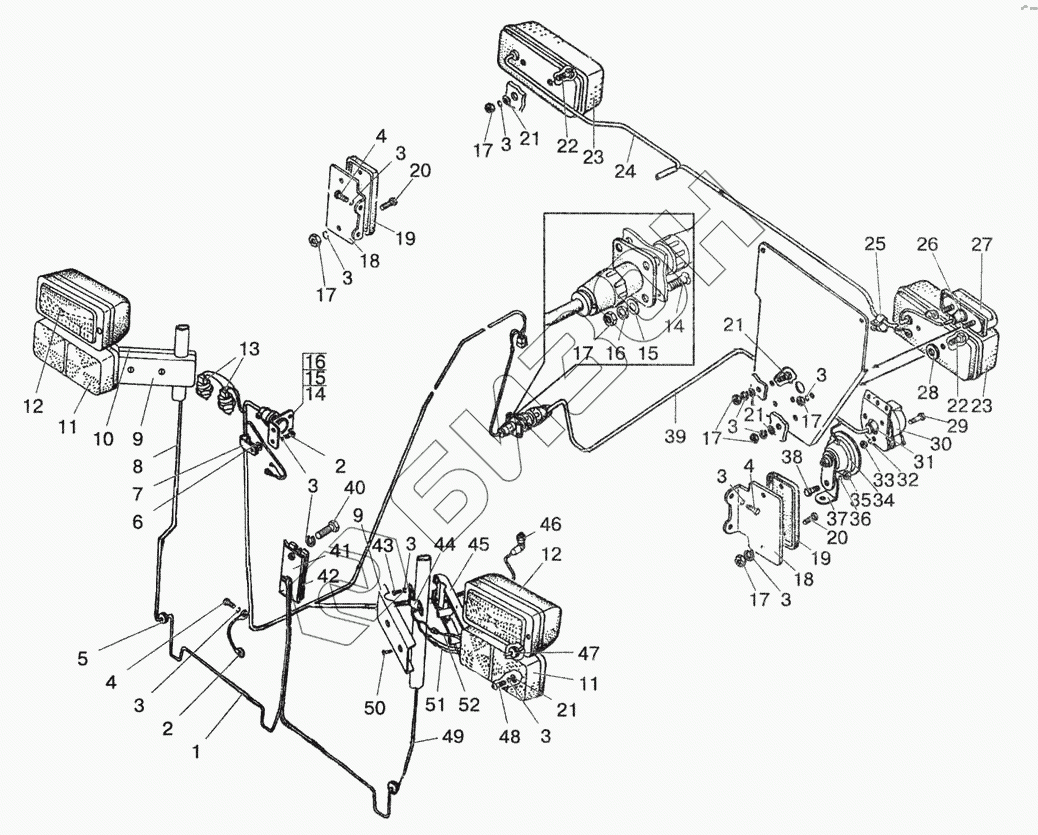

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Электрооборудование по кабине I
1
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
5
6
7
7
8
9
9
10
11
11
12
12
13
14
14
15
15
16
16
17
17
17
17
17
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 923-3724100 | Жгут кабины |
Загрузка ...
|
|
| 2 | 822-3724012 | Провод |
Загрузка ...
|
|
| 3 | ШП6 | Шайба |
Загрузка ...
|
|
| 4 | М6х12 | Винт |
Загрузка ...
|
|
| 5 | 923-3723042 | Втулка |
Загрузка ...
|
|
| 6 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 7 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 7 | ПР-32-04 | Уплотнитель |
Загрузка ...
|
|
| 8 | 923-3724146 | Жгут |
Загрузка ...
|
|
| 9 | 1522-3712003 | Кронштейн |
Загрузка ...
|
|
| 10 | 1522-3712005 | Кронштейн |
Загрузка ...
|
|
| 11 | 3713.3712 | Фонарь передний |
Загрузка ...
|
|
| 12 | 05.524000 | Фара дорожная |
Загрузка ...
|
|
| 13 | ВК12-2 | Выключатель |
Загрузка ...
|
|
| 14 | ВМ3х16 | Винт |
Загрузка ...
|
|
| 15 | ШЧ3 | Шайба |
Загрузка ...
|
|
| 16 | ШП3 | Шайба |
Загрузка ...
|
|
| 17 | М6 | Гайка |
Загрузка ...
|
|
| 18 | 1222-3731003 | Кронштейн |
Загрузка ...
|
|
| 19 | 3202.3731 | Световозвращатель |
Загрузка ...
|
|
| 20 | ВМ6х16 | Винт |
Загрузка ...
|
|
| 21 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 22 | ВМ6х20 | Винт |
Загрузка ...
|
|
| 23 | 7303.3716 | Фонарь задний |
Загрузка ...
|
|
| 24 | 923-3724160 | Жгут фонарей задних |
Загрузка ...
|
|
| 25 | 70-1115012 | Хомутик |
Загрузка ...
|
|
| 26 | 70-3723035 | Наконечник |
Загрузка ...
|
|
| 27 | ФП131А | Фонарь освещения номерного знака |
Загрузка ...
|
|
| 28 | 80-6708904 | Прокладка |
Загрузка ...
|
|
| 29 | ВМ5х35 | Винт |
Загрузка ...
|
|
| 30 | P9-1 | Розетка |
Загрузка ...
|
|
| 31 | ЦИКС754524009 | Чехол |
Загрузка ...
|
|
| 32 | 1522-3723041 | Кронштейн |
Загрузка ...
|
|
| 33 | ШП5 | Шайба |
Загрузка ...
|
|
| 33 | М5 | Гайка |
Загрузка ...
|
|
| 34 | 20.3721-01 | Прибор звуковой сигнализации |
Загрузка ...
|
|
| 35 | М8 | Гайка |
Загрузка ...
|
|
| 36 | ШП8 | Шайба |
Загрузка ...
|
|
| 37 | 1220-3723011-А | Кронштейн |
Загрузка ...
|
|
| 38 | М8х20 | Болт |
Загрузка ...
|
|
| 39 | 1522-3724201 | Жгут |
Загрузка ...
|
|
| 40 | М6х25 | Винт |
Загрузка ...
|
|
| 41 | 923-3712017 | Кронштейн |
Загрузка ...
|
|
| 42 | 923-3712016 | Прокладка |
Загрузка ...
|
|
| 43 | М6х18 | Винт |
Загрузка ...
|
|
| 44 | 1522-3712007 | Скоба |
Загрузка ...
|
|
| 45 | 1522-3712005-01 | Кронштейн |
Загрузка ...
|
|
| 46 | ВК-409 | Выключатель |
Загрузка ...
|
|
| 47 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 48 | ВМ6х18 | Винт |
Загрузка ...
|
|
| 49 | 923-3724145 | Жгут |
Загрузка ...
|
|
| 50 | ВМ6х18 | Винт |
Загрузка ...
|
|
| 51 | 923-3724140 | Жгут |
Загрузка ...
|
|
| 52 | 923-3724141 | Жгут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
