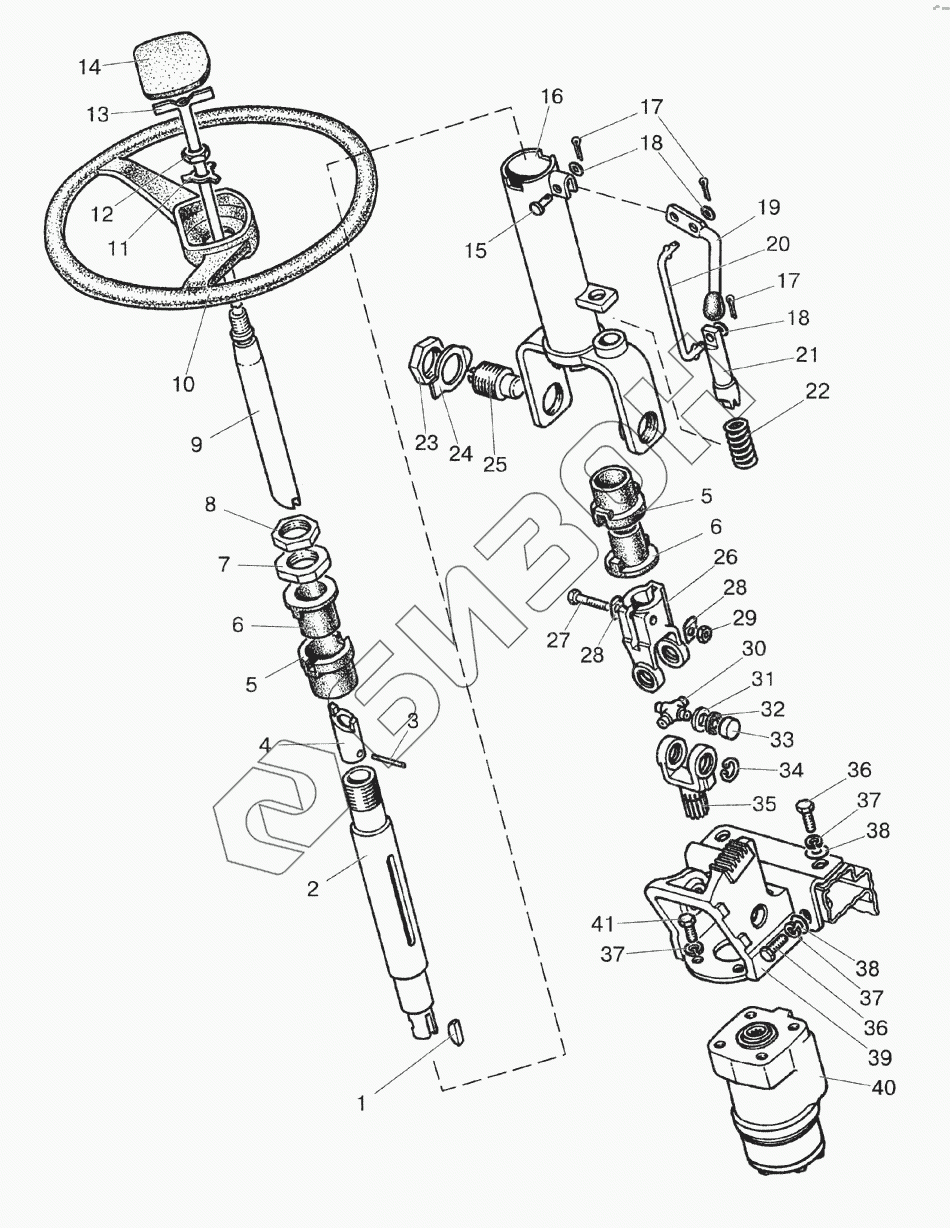

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Колонка рулевая (реверс)
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
36
37
37
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 5х10 | Шпонка сегментная |
Загрузка ...
|
|
| 2 | 70-3401055 | Вал промежуточный |
Загрузка ...
|
|
| 3 | ШЦК8х36 | Штифт |
Загрузка ...
|
|
| 4 | 70-3401054 | Хвостовик |
Загрузка ...
|
|
| 5 | 70-3401077-Б | Амортизатор |
Загрузка ...
|
|
| 6 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 7 | 70-3401078 | Гайка |
Загрузка ...
|
|
| 8 | 70-3401079 | Контргайка |
Загрузка ...
|
|
| 9 | 70-3401174-Б | Вал |
Загрузка ...
|
|
| 10 | 80-3402015 | Колесо |
Загрузка ...
|
|
| 11 | 50-3401091 | Шайба |
Загрузка ...
|
|
| 12 | М16х1,5 | Гайка |
Загрузка ...
|
|
| 13 | 80-3401140 | Зажим |
Загрузка ...
|
|
| 14 | 80-3401082 | Крышка головки |
Загрузка ...
|
|
| 15 | 6х18 | Палец |
Загрузка ...
|
|
| 16 | 70-3401080-В | Труба с фиксатором и пружиной в сборе |
Загрузка ...
|
|
| 17 | 2х12 | Шплинт |
Загрузка ...
|
|
| 18 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 19 | 70-3401083 | Рычаг |
Загрузка ...
|
|
| 20 | 70-3401084 | Тяга |
Загрузка ...
|
|
| 21 | 70-3401088-Б | Фиксатор |
Загрузка ...
|
|
| 22 | 70-3401087 | Пружина 392 ГОСТ 13771-68 |
Загрузка ...
|
|
| 23 | М27х2 | Гайка |
Загрузка ...
|
|
| 24 | 70-3401028 | Шайба |
Загрузка ...
|
|
| 25 | 70-3401089 | Винт |
Загрузка ...
|
|
| 26 | 50-3401061-А | Вилка |
Загрузка ...
|
|
| 27 | М10х45 | Болт |
Загрузка ...
|
|
| 28 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 29 | М10 | Гайка |
Загрузка ...
|
|
| 30 | 50-3401062 | Крестовина |
Загрузка ...
|
|
| 31 | 50-3401063 | Обойма |
Загрузка ...
|
|
| 32 | 50-340-1064 | Сальник |
Загрузка ...
|
|
| 33 | 904700 | Подшипник роликовый игольчатый |
Загрузка ...
|
|
| 34 | Б19 | Кольцо |
Загрузка ...
|
|
| 35 | 85-3401156-Б | Вилка (ОSРВ-100) |
Загрузка ...
|
|
| 36 | М10х25 | Болт |
Загрузка ...
|
|
| 37 | ШП10 | Шайба |
Загрузка ...
|
|
| 38 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 39 | 80В-3401120 | Кронштейн |
Загрузка ...
|
|
| 40 | 82В-3407060 | Насос-дозатор |
Загрузка ...
|
|
| 41 | М10х30 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
