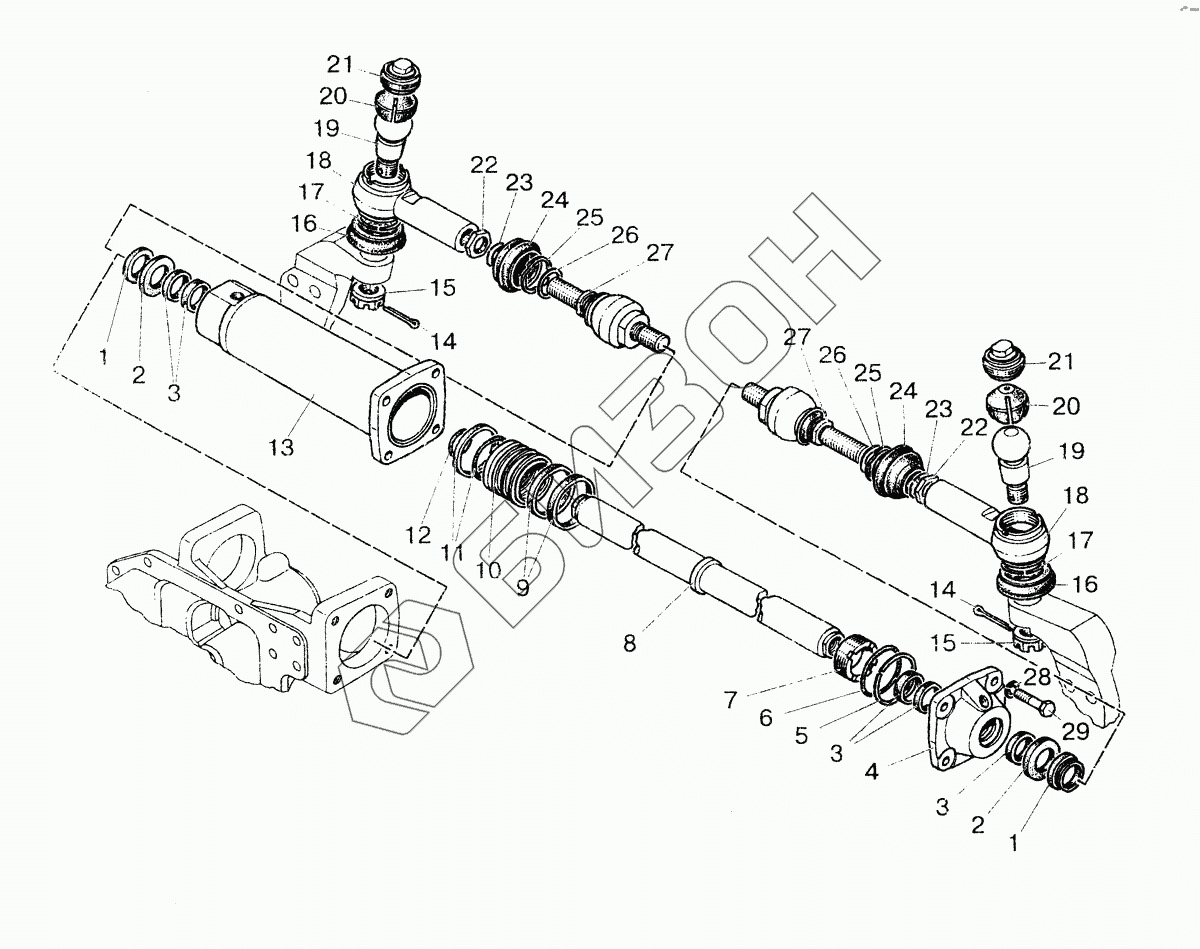

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Механизм поворота
1
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-3405360 | 1525-3405360 | Шарнир тяги |
Загрузка ...
|
|
| 1 | 336665 AUASOB | Грязесъемник |
Загрузка ...
|
|
| 2 | 319563N1300 | Уплотнение штока |
Загрузка ...
|
|
| 3 | 24131024 SB | Направляющая штока |
Загрузка ...
|
|
| 4 | 1525-3405318 | Крышка передняя |
Загрузка ...
|
|
| 5 | 1525-3405326 | Кольцо защитное |
Загрузка ...
|
|
| 6 | 070-075-30-2-2 | Кольцо |
Загрузка ...
|
|
| 7 | 1525-3405322 | Гайка |
Загрузка ...
|
|
| 8 | 1525-3405321 | Шток |
Загрузка ...
|
|
| 9 | 24220353КВ | Направляющая поршня |
Загрузка ...
|
|
| 10 | 1525-3405321 | Шток |
Загрузка ...
|
|
| 11 | 416497 Simko 300 | Уплотнение поршня |
Загрузка ...
|
|
| 12 | 040-044-25-1-2 | Кольцо |
Загрузка ...
|
|
| 13 | 1525-3405320 | Корпус цилиндра |
Загрузка ...
|
|
| 14 | 4х36 | Шплинт |
Загрузка ...
|
|
| 15 | 102-3405113 | Гайка |
Загрузка ...
|
|
| 16 | 1525-3405366 | Чехол шарнира |
Загрузка ...
|
|
| 17 | 1525-3405368 | Кольцо |
Загрузка ...
|
|
| 18 | 1525-3405361 | Корпус тяги |
Загрузка ...
|
|
| 19 | 1525-3405362 | Палец шаровой |
Загрузка ...
|
|
| 20 | 1525-3405353-01 | Вкладыш шарнира |
Загрузка ...
|
|
| 21 | 1525-3405364 | Пробка шарнира |
Загрузка ...
|
|
| 22 | 1220-3003013 | Гайка с правой резьбой |
Загрузка ...
|
|
| 23 | 1525-3405359 | Кольцо чехла |
Загрузка ...
|
|
| 24 | 1525-3405356 | Чехол |
Загрузка ...
|
|
| 25 | 1525-3405358 | Кольцо обжимное |
Загрузка ...
|
|
| 26 | 1525-3405357 | Кольцо упорное |
Загрузка ...
|
|
| 27 | 1525-3405350 | Шарнир штока |
Загрузка ...
|
|
| 27 | 1525-3405355 | Шарнир |
Загрузка ...
|
|
| 28 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 29 | М12х50 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
