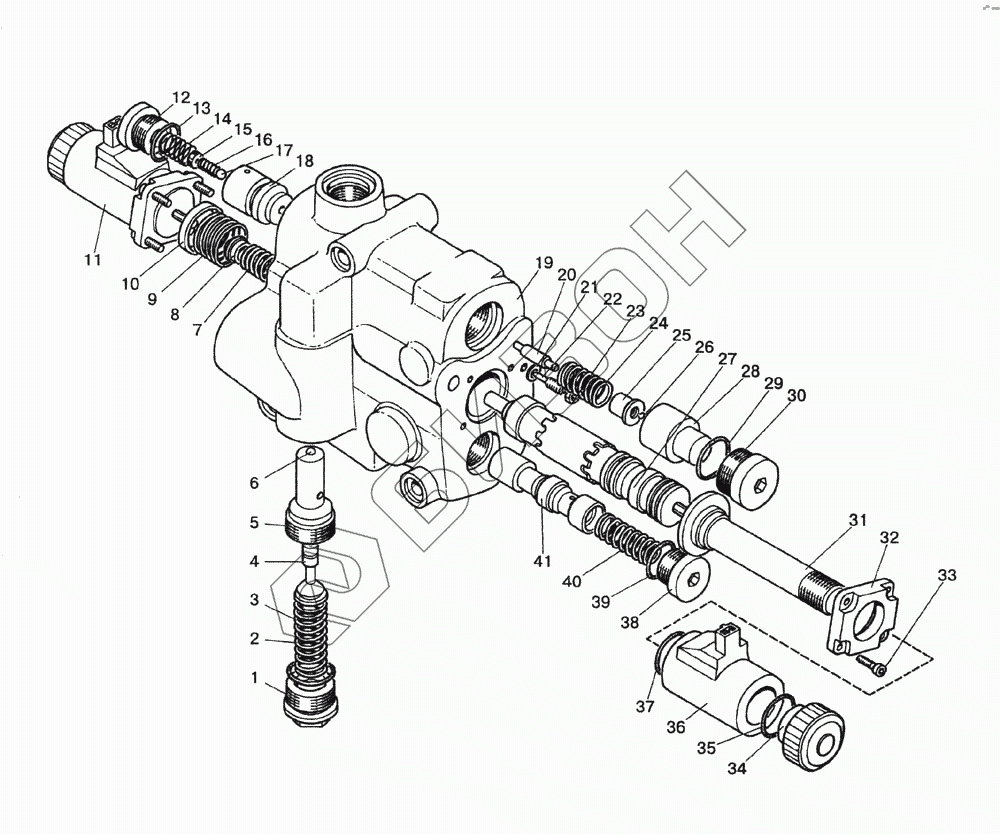

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Регулятор "Bosch"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Резьбовая пробка | Резьбовая пробка |
Загрузка ...
|
|
| 2 | Уплотнительное кольцо | Уплотнительное кольцо |
Загрузка ...
|
|
| 3 | Пружина | Пружина |
Загрузка ...
|
|
| 4 | Клапан противоударный | Клапан противоударный |
Загрузка ...
|
|
| 5 | Корпус клапана | Корпус клапана |
Загрузка ...
|
|
| 6 | Шарик | Шарик |
Загрузка ...
|
|
| 7 | Пружина | Пружина |
Загрузка ...
|
|
| 8 | Упор | Упор |
Загрузка ...
|
|
| 9 | Пружина | Пружина |
Загрузка ...
|
|
| 10 | Стакан | Стакан |
Загрузка ...
|
|
| 11 | Электромагнит опускания ЗНУ | Электромагнит опускания ЗНУ |
Загрузка ...
|
|
| 12 | Резьбовая пробка | Резьбовая пробка |
Загрузка ...
|
|
| 13 | Уплотнительное кольцо | Уплотнительное кольцо |
Загрузка ...
|
|
| 14 | Пружина | Пружина |
Загрузка ...
|
|
| 15 | Резьбовой упор | Резьбовой упор |
Загрузка ...
|
|
| 16 | Пружина | Пружина |
Загрузка ...
|
|
| 17 | Шарик | Шарик |
Загрузка ...
|
|
| 18 | Запорный кран | Запорный кран |
Загрузка ...
|
|
| 19 | Корпус регулятора | Корпус регулятора |
Загрузка ...
|
|
| 20 | Толкатель | Толкатель |
Загрузка ...
|
|
| 21 | Шайба | Шайба |
Загрузка ...
|
|
| 22 | Клапан управления бустером | Клапан управления бустером |
Загрузка ...
|
|
| 23 | Контргайка | Контргайка |
Загрузка ...
|
|
| 24 | Пружина | Пружина |
Загрузка ...
|
|
| 25 | Корпус толкателя | Корпус толкателя |
Загрузка ...
|
|
| 26 | Стопорное кольцо | Стопорное кольцо |
Загрузка ...
|
|
| 27 | Золотник управления | Золотник управления |
Загрузка ...
|
|
| 28 | Бустер | Бустер |
Загрузка ...
|
|
| 29 | Уплотнительное кольцо | Уплотнительное кольцо |
Загрузка ...
|
|
| 30 | Резьбовая пробка пробка | Резьбовая пробка пробка |
Загрузка ...
|
|
| 31 | Якорь | Якорь |
Загрузка ...
|
|
| 32 | Фланец | Фланец |
Загрузка ...
|
|
| 33 | Болт | Болт |
Загрузка ...
|
|
| 34 | Крышка электромагнита | Крышка электромагнита |
Загрузка ...
|
|
| 35 | Кольцо уплотнительное | Кольцо уплотнительное |
Загрузка ...
|
|
| 36 | Катушка электромагнита | Катушка электромагнита |
Загрузка ...
|
|
| 37 | Кольцо уплотнительное | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | Резьбовая пробка | Резьбовая пробка |
Загрузка ...
|
|
| 39 | Кольцо уплотнительное | Кольцо уплотнительное |
Загрузка ...
|
|
| 40 | Пружина | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
