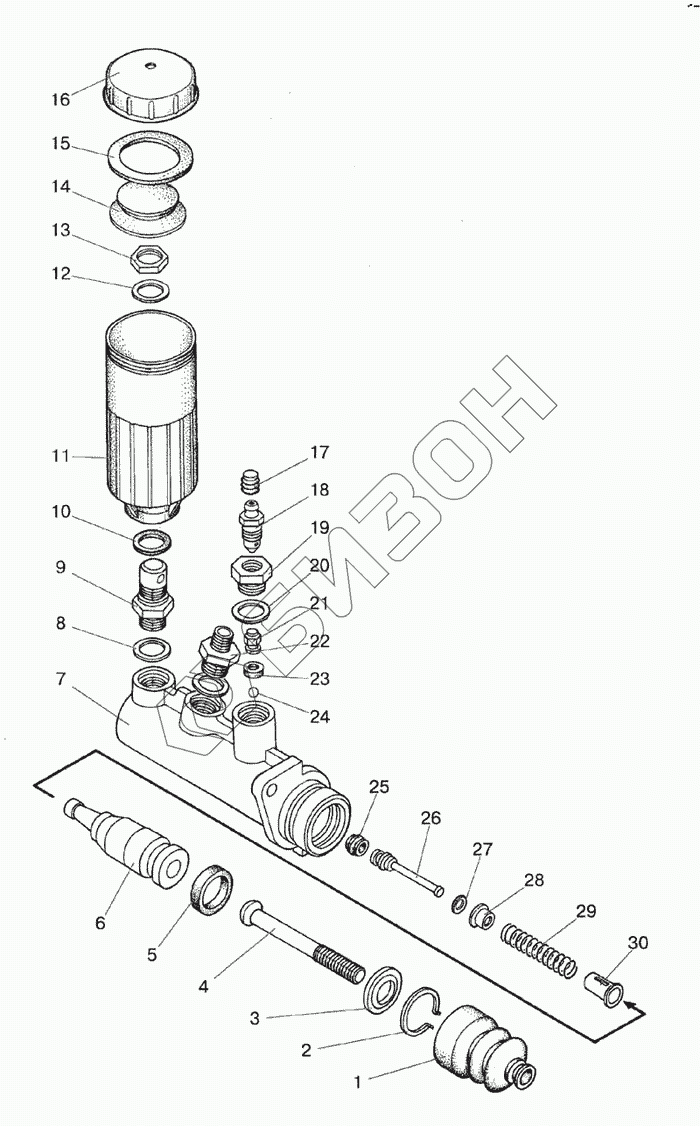

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Цилиндр Girling
73067196
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 73067196 | 73067196 | Цилиндр "Гирлинг" |
Загрузка ...
|
|
| 1 | Чехол | Чехол |
Загрузка ...
|
|
| 2 | Кольцо стопорное | Кольцо стопорное |
Загрузка ...
|
|
| 3 | Пружинная шайба | Пружинная шайба |
Загрузка ...
|
|
| 4 | Штанга толкателя | Штанга толкателя |
Загрузка ...
|
|
| 5 | Манжета | Манжета |
Загрузка ...
|
|
| 6 | Плунжер | Плунжер |
Загрузка ...
|
|
| 7 | Корпус цилиндра | Корпус цилиндра |
Загрузка ...
|
|
| 8 | Д-18-055А | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 822-1602126 | Штуцер |
Загрузка ...
|
|
| 10 | 822-1602127 | Кольцо |
Загрузка ...
|
|
| 11 | 822-1602121 | Корпус бачка |
Загрузка ...
|
|
| 12 | С12 | Шайба |
Загрузка ...
|
|
| 13 | М12 | Гайка |
Загрузка ...
|
|
| 14 | 822-1602123 | Тарелка |
Загрузка ...
|
|
| 15 | 822-1602124 | Прокладка |
Загрузка ...
|
|
| 16 | 822-1602122 | Крышка |
Загрузка ...
|
|
| 17 | 142-1602377 | Колпачок |
Загрузка ...
|
|
| 18 | 1522-1602371 | Клапан перепускной |
Загрузка ...
|
|
| 19 | Держатель клапана перепускного | Держатель клапана перепускного |
Загрузка ...
|
|
| 20 | Прокладка | Прокладка |
Загрузка ...
|
|
| 21 | Клапан перепускной | Клапан перепускной |
Загрузка ...
|
|
| 22 | Штуцер | Штуцер |
Загрузка ...
|
|
| 23 | Прокладка клапана | Прокладка клапана |
Загрузка ...
|
|
| 24 | Шарик | Шарик |
Загрузка ...
|
|
| 25 | Запорный клапан | Запорный клапан |
Загрузка ...
|
|
| 26 | Стержень клапана | Стержень клапана |
Загрузка ...
|
|
| 27 | Изогнутая шайба | Изогнутая шайба |
Загрузка ...
|
|
| 28 | Втулка | Втулка |
Загрузка ...
|
|
| 29 | Пружина | Пружина |
Загрузка ...
|
|
| 30 | Держатель клапана | Держатель клапана |
Загрузка ...
|
