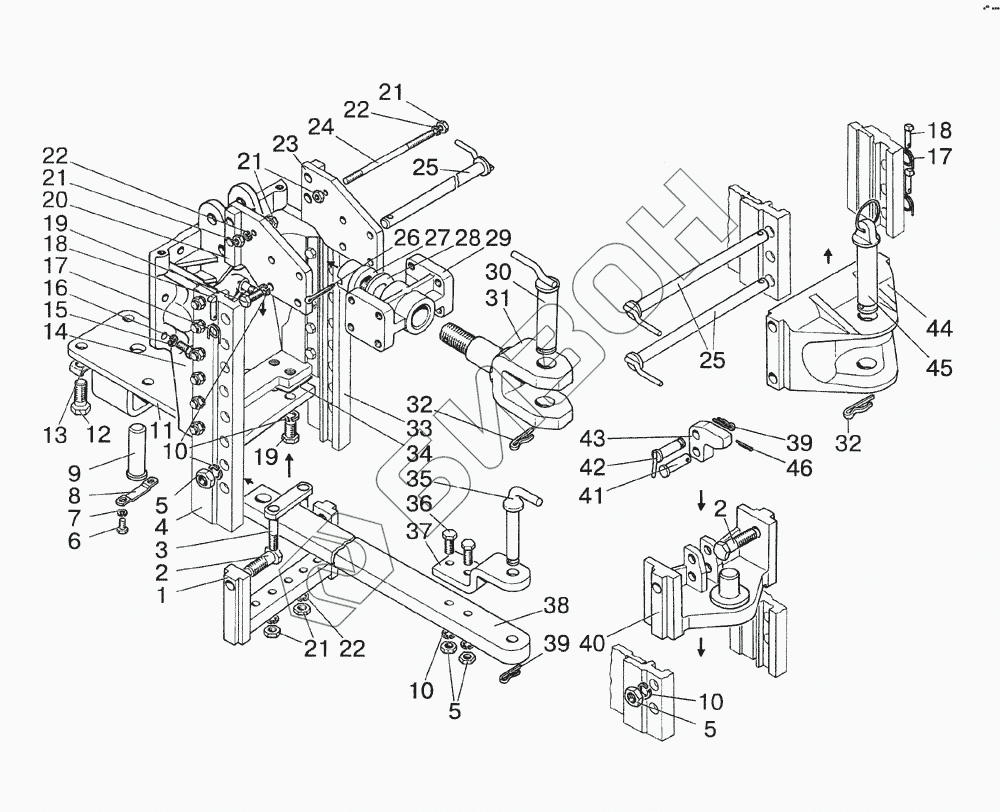

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Тягово-сцепное устройство
1
2
2
3
4
5
5
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
21
21
21
22
22
22
23
24
25
25
26
27
28
29
30
31
32
32
33
34
34
34
35
36
37
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-2707150 | 1522-2707150 | Тяга |
Загрузка ...
|
|
| 1321-2707050-Б | 1321-2707050-Б | Вилка |
Загрузка ...
|
|
| 1 | 1322-2707130 | Поперечина |
Загрузка ...
|
|
| 2 | 1322-2707133 | Болт |
Загрузка ...
|
|
| 3 | 1322-2707120 | Скоба |
Загрузка ...
|
|
| 4 | 1522-2707062-Б | Направляющая |
Загрузка ...
|
|
| 5 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 6 | М10х20 | Болт |
Загрузка ...
|
|
| 7 | ШП10 | Шайба |
Загрузка ...
|
|
| 8 | 1522-2707126 | Пластина |
Загрузка ...
|
|
| 9 | 1522-2707127 | Ось |
Загрузка ...
|
|
| 10 | ШП20 | Шайба |
Загрузка ...
|
|
| 11 | 1522-2707020-Б | Плита |
Загрузка ...
|
|
| 12 | 1321-2707014 | Болт |
Загрузка ...
|
|
| 13 | 1222-2707137 | Пластина |
Загрузка ...
|
|
| 14 | 1522-2707061-Б | Кронштейн |
Загрузка ...
|
|
| 15 | 70-4605036 | Болт |
Загрузка ...
|
|
| 16 | ШП20 | Шайба |
Загрузка ...
|
|
| 17 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 18 | А61.05.005 | Чека |
Загрузка ...
|
|
| 19 | 680-2707024 | Болт |
Загрузка ...
|
|
| 20 | 1321-2707070-Б-01 | Пластина |
Загрузка ...
|
|
| 21 | М16 | Гайка |
Загрузка ...
|
|
| 22 | ШП16 | Шайба |
Загрузка ...
|
|
| 23 | 1321-2707070-Б | Пластина |
Загрузка ...
|
|
| 24 | 1522-2707244 | Стяжка |
Загрузка ...
|
|
| 25 | 1522-2707030-Б | Палец |
Загрузка ...
|
|
| 26 | 6,3х63 | Шплинт |
Загрузка ...
|
|
| 27 | 1522-2707243 | Гайка |
Загрузка ...
|
|
| 28 | 1522-2707242 | Шайба |
Загрузка ...
|
|
| 29 | 1321-2707051-Б | Кронштейн |
Загрузка ...
|
|
| 30 | 1321-2707040-Б | Шкворень |
Загрузка ...
|
|
| 31 | 1321-2707052 | Вилка |
Загрузка ...
|
|
| 32 | 1321-2707042 | Шплинт |
Загрузка ...
|
|
| 33 | 1522-2707062-Б01 | Направляющая |
Загрузка ...
|
|
| 34 | 1522-2707135 | Пластина |
Загрузка ...
|
|
| 34 | 1522-2707135-01 | Пластина |
Загрузка ...
|
|
| 34 | 1522-2707135-02 | Пластина |
Загрузка ...
|
|
| 35 | 1522-2707079 | Шкворень |
Загрузка ...
|
|
| 36 | 1522-2707149 | Болт |
Загрузка ...
|
|
| 37 | 1522-2707143 | Накладка |
Загрузка ...
|
|
| 38 | 1522-2707144 | Тяга |
Загрузка ...
|
|
| 39 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 40 | 1322-2707160 | Пистон |
Загрузка ...
|
|
| 41 | 1322-2707162-01 | Палец |
Загрузка ...
|
|
| 42 | 1322-2707180 | Палец |
Загрузка ...
|
|
| 43 | 1322-2707161 | Упор |
Загрузка ...
|
|
| 44 | 1321-2707111-А | Вилка |
Загрузка ...
|
|
| 45 | 1321-2707140-Б | Шкворень |
Загрузка ...
|
|
| 46 | 4х36 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
