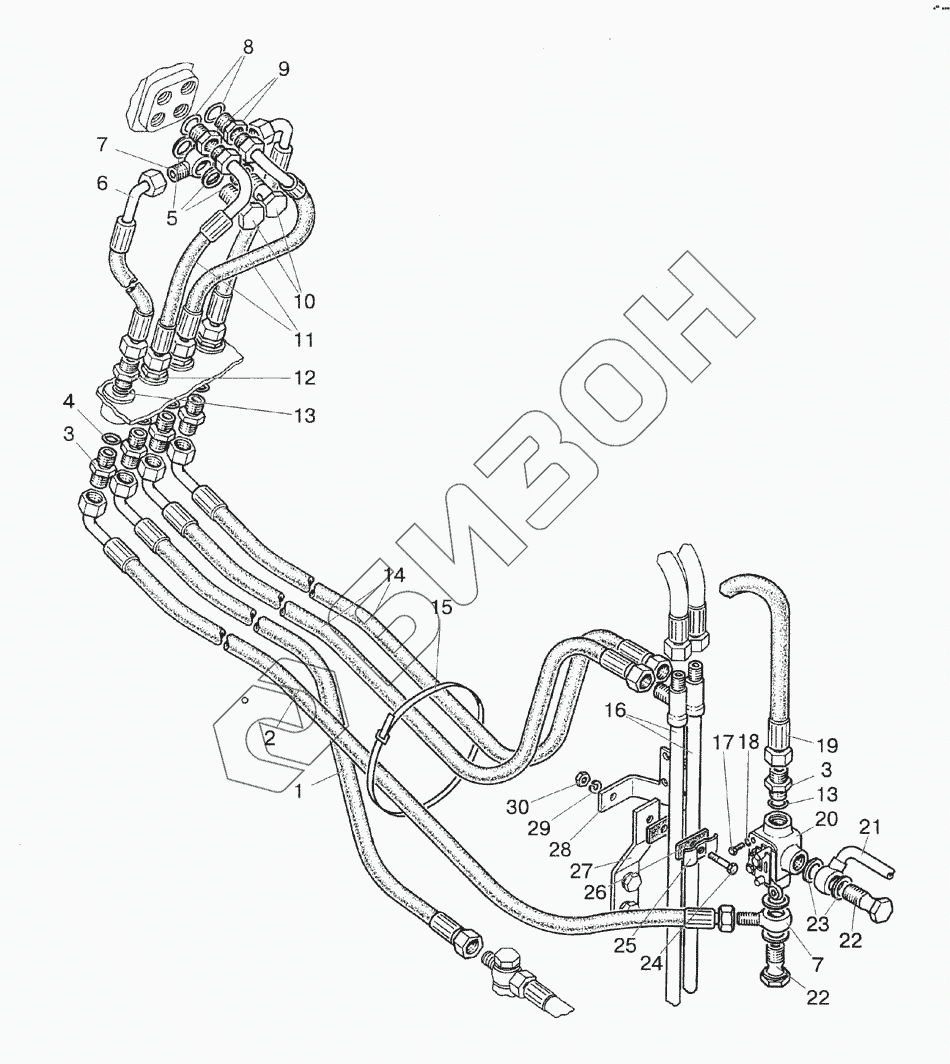

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Управление рулевое гидрообъемное (реверс)
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1522В-3407100 | Рукав высокого давления |
Загрузка ...
|
|
| 2 | 1522В-3407100-01 | Рукав высокого давления |
Загрузка ...
|
|
| 3 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 4 | 017-021-25-1-4 | Кольцо |
Загрузка ...
|
|
| 5 | Ф80-3407157 | Шайба |
Загрузка ...
|
|
| 6 | 1522В-3407100-05 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 8 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 9 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 10 | 85-3407105 | Болт |
Загрузка ...
|
|
| 11 | 1522В-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | С80-4607204 | Штуцер |
Загрузка ...
|
|
| 13 | 024-028-25-2-2 | Кольцо |
Загрузка ...
|
|
| 14 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 15 | 70-3723045-01 | Манжета |
Загрузка ...
|
|
| 16 | 1522-3407050 | Маслопровод |
Загрузка ...
|
|
| 17 | М6х16 | Винт |
Загрузка ...
|
|
| 18 | ШП6 | Шайба |
Загрузка ...
|
|
| 19 | 1522В-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 1221В-3407150 | Кран |
Загрузка ...
|
|
| 21 | 1522В-34070-20 | Маслопровод |
Загрузка ...
|
|
| 22 | 40-4607032 | Болт |
Загрузка ...
|
|
| 23 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 24 | М8х40 | Болт |
Загрузка ...
|
|
| 25 | 70-340714626 | Планка |
Загрузка ...
|
|
| 26 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 27 | 80В-3407012 | Кронштейн |
Загрузка ...
|
|
| 28 | 1522В-3407018 | Кронштейн |
Загрузка ...
|
|
| 29 | ШП8 | Шайба |
Загрузка ...
|
|
| 30 | М8 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
