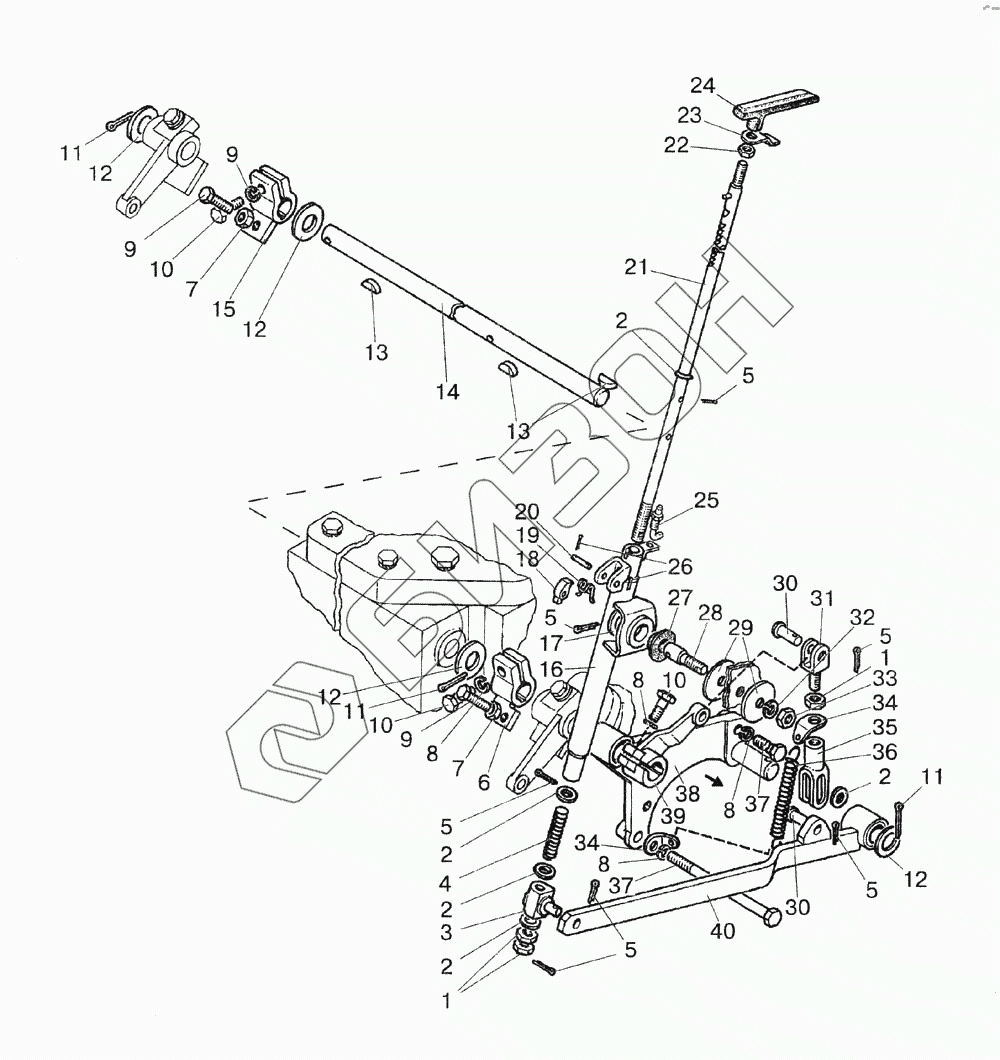

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Управление стояночным тормозом
1
1
2
2
2
2
2
3
4
5
5
5
5
5
5
6
7
7
8
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
35
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 2 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 3 | 1522-3507012 | Цапфа |
Загрузка ...
|
|
| 4 | 77.55.230 | Пружина внутренняя |
Загрузка ...
|
|
| 5 | 4х25 | Шплинт |
Загрузка ...
|
|
| 6 | 1522-3507050 | Рычаг |
Загрузка ...
|
|
| 7 | М12 | Гайка |
Загрузка ...
|
|
| 8 | ШП12 | Шайба |
Загрузка ...
|
|
| 9 | М12х40 | Болт |
Загрузка ...
|
|
| 10 | М12х35 | Болт |
Загрузка ...
|
|
| 11 | 5х36 | Шплинт |
Загрузка ...
|
|
| 12 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 13 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 14 | 1522-3507015 | Валик |
Загрузка ...
|
|
| 15 | 1522-3507045 | Рычаг |
Загрузка ...
|
|
| 16 | 1522-3507030 | Кронштейн |
Загрузка ...
|
|
| 17 | ШЧ18 | Шайба |
Загрузка ...
|
|
| 18 | 1522-3507022 | Фиксатор |
Загрузка ...
|
|
| 19 | 1522-3507024 | Пружина |
Загрузка ...
|
|
| 20 | 1522-3507029 | Палец |
Загрузка ...
|
|
| 21 | 1522-3507025 | Тяга |
Загрузка ...
|
|
| 22 | 52-2203013 | Гайка |
Загрузка ...
|
|
| 23 | 1522-3507023 | Упор |
Загрузка ...
|
|
| 24 | 1522-3507021 | Рукоятка |
Загрузка ...
|
|
| 25 | ВК409 | Выключатель |
Загрузка ...
|
|
| 26 | 1,6х12 | Шплинт |
Загрузка ...
|
|
| 27 | 1522-3507028 | Втулка |
Загрузка ...
|
|
| 28 | 1522-3507038 | Ось |
Загрузка ...
|
|
| 29 | 1522-3507013 | Шайба |
Загрузка ...
|
|
| 30 | 12х32 | Палец |
Загрузка ...
|
|
| 31 | 1021-3507161 | Тяга |
Загрузка ...
|
|
| 32 | ШП14 | Шайба |
Загрузка ...
|
|
| 33 | М14х1.5 | Гайка |
Загрузка ...
|
|
| 34 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 35 | 80В-3503551 | Вилка |
Загрузка ...
|
|
| 36 | 82В-4616014-А | Пружина |
Загрузка ...
|
|
| 37 | 1522-2409034-01 | Болт |
Загрузка ...
|
|
| 38 | 1522-3507070 | Кронштейн |
Загрузка ...
|
|
| 39 | 1522-3507060 | Рычаг |
Загрузка ...
|
|
| 40 | 1522-3507040 | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
