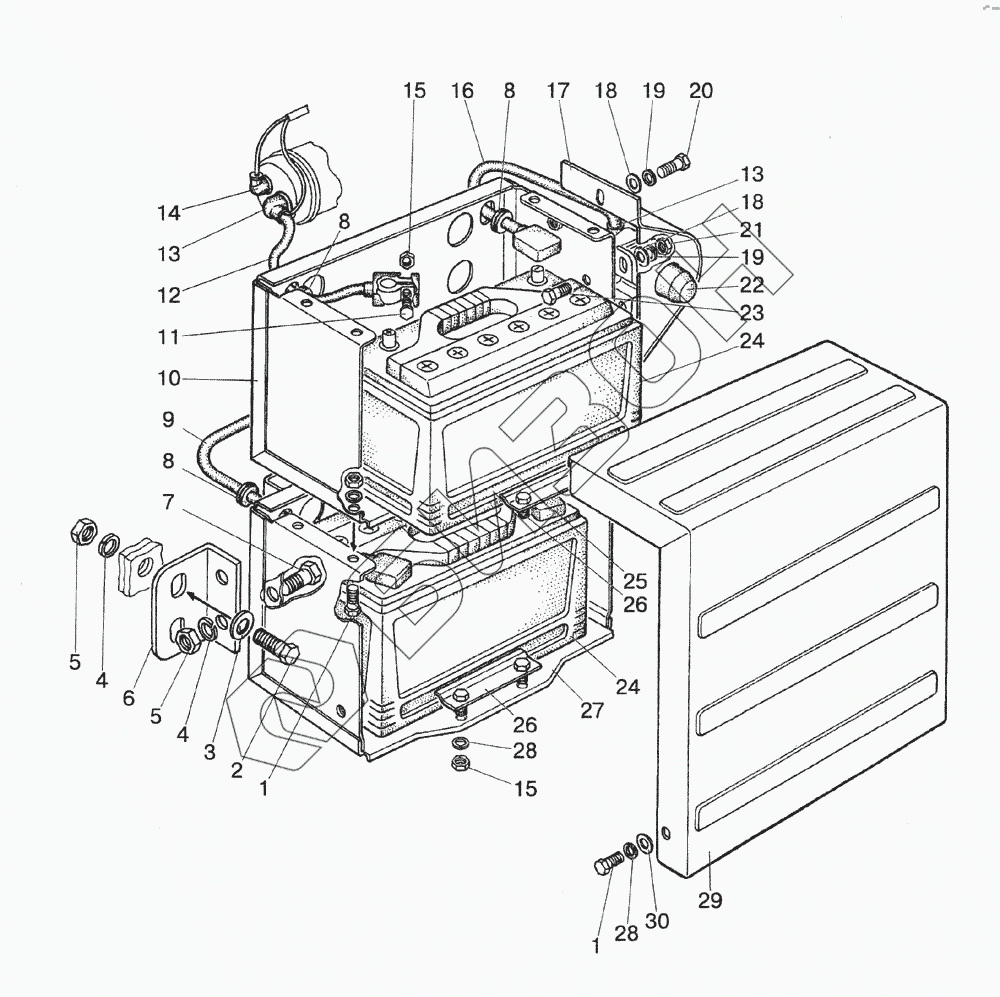

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Установка батарей аккумуляторных
1
1
2
3
4
4
5
5
6
7
8
8
8
9
10
11
12
13
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
24
25
26
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8х20 | Болт |
Загрузка ...
|
|
| 2 | М16х55 | Болт |
Загрузка ...
|
|
| 3 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 4 | ШП16 | Шайба |
Загрузка ...
|
|
| 5 | М16 | Гайка |
Загрузка ...
|
|
| 6 | 1221В-3703031 | Кронштейн |
Загрузка ...
|
|
| 7 | М16х32 | Болт |
Загрузка ...
|
|
| 8 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 9 | 1522-3724075-02 | Провод |
Загрузка ...
|
|
| 10 | 1221В-3703010-02 | Контейнер |
Загрузка ...
|
|
| 11 | М8х30 | Болт |
Загрузка ...
|
|
| 12 | 80-3724044-А | Провод |
Загрузка ...
|
|
| 13 | апр.60 | Колпачок |
Загрузка ...
|
|
| 14 | апр.16 | Колпачок |
Загрузка ...
|
|
| 15 | М8 | Гайка |
Загрузка ...
|
|
| 16 | 1522-3724075 | Провод |
Загрузка ...
|
|
| 17 | 1522-3703025 | Кожух |
Загрузка ...
|
|
| 18 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 19 | ШП6 | Шайба |
Загрузка ...
|
|
| 20 | М6х16 | Винт |
Загрузка ...
|
|
| 21 | М6 | Гайка |
Загрузка ...
|
|
| 22 | 1212-3737-06 | Выключатель |
Загрузка ...
|
|
| 23 | М6х20 | Винт |
Загрузка ...
|
|
| 24 | 126,120А/Ч | Батарея аккумуляторная |
Загрузка ...
|
|
| 25 | 1522-3724043 | Провод |
Загрузка ...
|
|
| 26 | 80В-3703020 | Прижим |
Загрузка ...
|
|
| 27 | 1221В-3703010 | Контейнер |
Загрузка ...
|
|
| 28 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 29 | 216-3703020-01 | Кожух |
Загрузка ...
|
|
| 30 | ШЧ8 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
