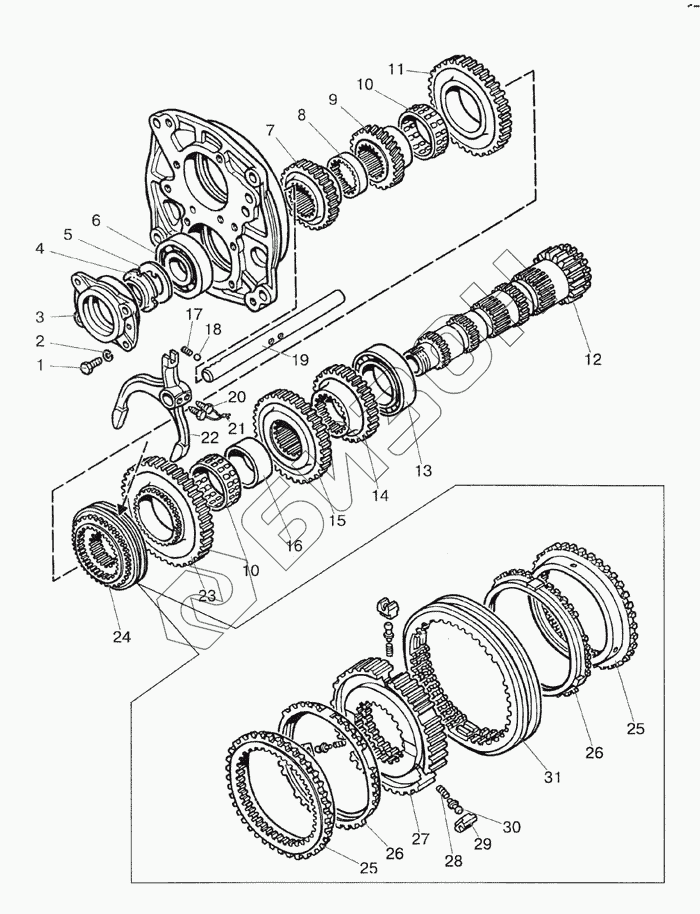

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Вал промежуточный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1222-1701190
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
1222-1701190 1222-1701190 Вал промежуточный
Загрузка ...
1 М10х30 Болт
Загрузка ...
2 10ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
3 80-1701151 Стакан
Загрузка ...
4 80-1701047 Гайка
Загрузка ...
5 80-1701186 Шайба
Загрузка ...
6 6311-А Подшипник
Загрузка ...
7 1222-1701217 Шестерня
Загрузка ...
8 1222-1701213 Втулка
Загрузка ...
9 1222К-1701219 Шестерня
Загрузка ...
10 КК78х89х38Е Подшипник
Загрузка ...
11 1222-1701214 Шестерня
Загрузка ...
12 1222-1701182 Вал-шестерня
Загрузка ...
13 3514Н Подшипник
Загрузка ...
14 1222-1701218 Шестерня
Загрузка ...
15 1222-1701216 Шестерня
Загрузка ...
16 1222-1701046 Втулка
Загрузка ...
17 50-1702148-А Пружина фиксатора
Загрузка ...
18 10,0-60 Шарик ГОСТ 3722-81
Загрузка ...
19 1222-1702087 Поводок
Загрузка ...
20 220-1702061 Болт
Загрузка ...
21 1,6-0-С Проволока
Загрузка ...
22 1222-1702089-Б Вилка
Загрузка ...
23 1222-1701212 Шестерня
Загрузка ...
24 GT-C114 Синхронизатор
Загрузка ...
25 C1-D114-004 Кольцо коническое
Загрузка ...
26 C1-D114-010 Кольцо блокировочное
Загрузка ...
27 C1-D114-006 Каретка
Загрузка ...
28 C1-D114-003 Пружина
Загрузка ...
29 C1-D114-002 Толкатель
Загрузка ...
30 C1-D114-001 Фиксатор
Загрузка ...
31 C1-D114-005 Муфта
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
