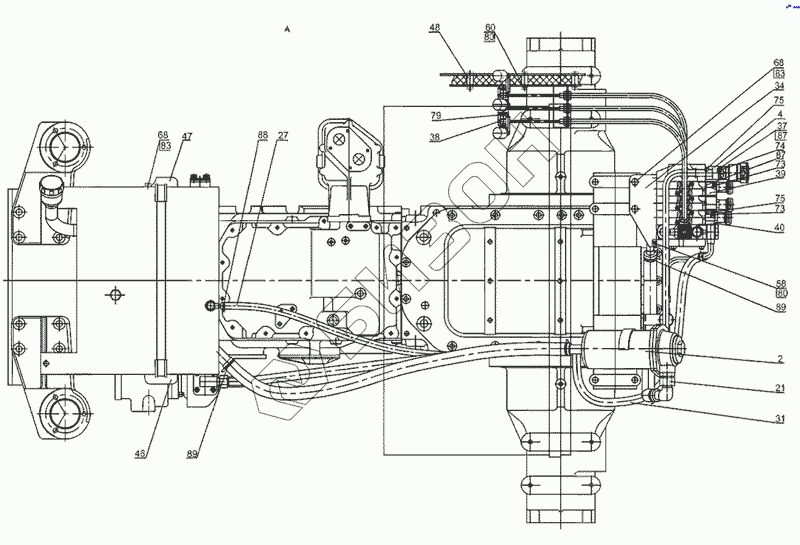

Графический каталог запасных частей к технике: МТЗ-2022. Гидроагрегаты и арматура

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
Б2022-4600010-01
Б2022-4600010
2
4
21
27
31
34
34
37
38
39
40
46
47
48
58
60
68
68
73
73
74
75
75
79
80
80
83
83
87
87
88
89
89
Позиция на иллюстрации Заводской номер детали Название детали Цена
Б2022-4600010-01 Б2022-4600010-01 Гидросистема
Загрузка ...
Б2022-4600010 Б2022-4600010 Гидросистема
Загрузка ...
1 2022-4608210 Бак
Загрузка ...
2 Б2022-4608310 Фильтр
Загрузка ...
4 1523-4607085 Труба
Загрузка ...
5 1523-4607040 Кронштейн
Загрузка ...
6 1523-4607075 Труба
Загрузка ...
6 2022-4607075 Труба
Загрузка ...
7 1523-4607150 Труба
Загрузка ...
8 1523-4607160 Труба
Загрузка ...
9 1522-4607020 Патрубок
Загрузка ...
10 1522-4607090 Патрубок
Загрузка ...
12 1522-4607230 Рычаг
Загрузка ...
12 2022-4607230 Рычаг
Загрузка ...
13 2022-4607230-01 Рычаг
Загрузка ...
13 1522-4607230-01 Рычаг
Загрузка ...
14 1522-4607230-02 Рычаг
Загрузка ...
14 2022-4607230-02 Рычаг
Загрузка ...
15 1522-4607250 Кронштейн
Загрузка ...
15 2022-4607250 Кронштейн
Загрузка ...
16 2022-4607230-03 Рычаг
Загрузка ...
17 1522-4608230 Стяжка
Загрузка ...
18 П80-4607120-01 Рукав
Загрузка ...
19 680-4607140-06 Рукав высокого давления
Загрузка ...
20 680-4607140-13 Рукав высокого давления
Загрузка ...
21 680-4607510 Патрубок
Загрузка ...
23 100-4617110-01 Привод насоса
Загрузка ...
24 Ф80-3407720 Маслопровод
Загрузка ...
25 1523-4607019 Штуцер
Загрузка ...
26 1523-4607063 Рукав
Загрузка ...
27 1523-4607063-01 Рукав
Загрузка ...
29 2022-4607061 Рукав
Загрузка ...
30 2022-4607061-01 Рукав
Загрузка ...
31 2022-4607062 Рукав
Загрузка ...
32 2022-4607237 Шайба
Загрузка ...
33 1021-4803158 Переходник
Загрузка ...
34 2022-4607121 Кронштейн
Загрузка ...
34 1523-4607121 Кронштейн
Загрузка ...
35 1523-4607013 Кронштейн
Загрузка ...
36 1522-4607011-А Болт
Загрузка ...
37 1522-4607012-А Болт
Загрузка ...
38 1522-4607017 Палец
Загрузка ...
39 2522-4607018 Плита
Загрузка ...
40 2522-4607019 Штуцер
Загрузка ...
41 Д18-051 Болт
Загрузка ...
42 1522-4607062 Шланг
Загрузка ...
43 1522-4607078 Угольник
Загрузка ...
44 240-1111103 Болт
Загрузка ...
45 1522-4608234 Прокладка
Загрузка ...
46 1522-4608237 Кронштейн
Загрузка ...
47 1522-4608238 Кронштейн
Загрузка ...
48 1522-4607252 Втулка
Загрузка ...
49 50-4607041 Кронштейн
Загрузка ...
50 70-1405089 Штуцер
Загрузка ...
51 70-3506027 Втулка
Загрузка ...
52 А61.01.017 Втулка
Загрузка ...
53 А13.11.000 Рукоятка
Загрузка ...
55 С80-4607034 Штуцер
Загрузка ...
56 ПР-43-02 Прокладка
Загрузка ...
58 M8-6gx20.88.35.019 Болт
Загрузка ...
59 M8-6gx25.88.35.019 Болт
Загрузка ...
60 M8-6gx40.88.35.019 Болт
Загрузка ...
61 M10-6gx16.88.35.019 Болт
Загрузка ...
62 M10-6gx20.88.35.019 Болт
Загрузка ...
65 M12-6gx30.88.35.019 Болт
Загрузка ...
66 M12-6gx150.58.019 Болт
Загрузка ...
68 M16-6gx32.88.35.019 Болт
Загрузка ...
69 M6-6gx16.88.35.019 Болт
Загрузка ...
70 M10-6H.6.019 Гайка
Загрузка ...
71 M8-6H.6.019 Гайка
Загрузка ...
72 M6-6H.6.019 Гайка
Загрузка ...
73 017-022-30-1-4 Кольцо
Загрузка ...
74 021-024-19-2-2 Кольцо
Загрузка ...
75 025-029-25-2-2 Кольцо
Загрузка ...
76 027-032-30-1-4 Кольцо
Загрузка ...
77 035-040-30-1-4 Кольцо
Загрузка ...
78 С 10.01.019 Шайба
Загрузка ...
79 3,2x18.019 Шплинт
Загрузка ...
80 8T Шайба
Загрузка ...
81 10 ОТ Шайба
Загрузка ...
82 12 ОТ Шайба
Загрузка ...
83 16 ОТ Шайба
Загрузка ...
84 Шайба
Загрузка ...
85 ЕААВ.303635.001 Трос
Загрузка ...
85 772-L-TS-40-1500 Трос
Загрузка ...
85 100.М4(40)22.01500 Трос
Загрузка ...
86 R17 001 488 Блок интегральный
Загрузка ...
86 R917 001 562 Блок интегральный
Загрузка ...
87 РМ22 Шайба
Загрузка ...
88 16-27 Хомут
Загрузка ...
89 25-40 Хомут
Загрузка ...
90 4600.11 Муфта быстросоединяемая красная
Загрузка ...
91 4600.12 Муфта быстросоединяемая зеленая
Загрузка ...
95 РМ14 Шайба
Загрузка ...
96 4600.70 Муфта
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
