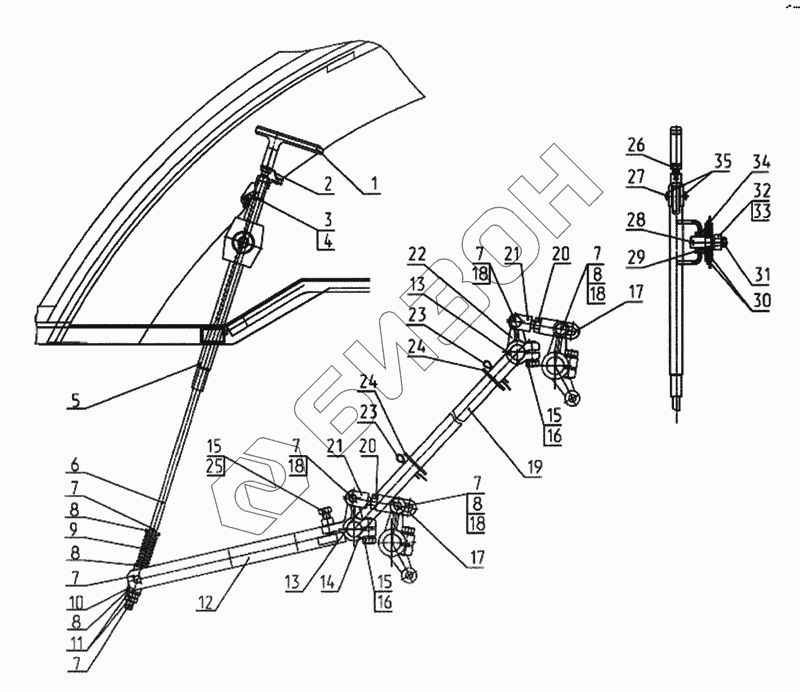

Графический каталог запасных частей к технике: МТЗ-2022. Управление стояночным тормозом
1
2
3
4
5
6
7
7
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
14
15
15
15
16
16
17
17
18
18
18
18
19
20
20
21
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-3507020 | 1522-3507020 | Механизм вытяжной |
Загрузка ...
|
|
| 2022-3507010 | 2022-3507010 | Ручное управление тормозами |
Загрузка ...
|
|
| 2022-3507160 | 2022-3507160 | Тяга |
Загрузка ...
|
|
| 1 | 1522-3507021-А | Рукоятка |
Загрузка ...
|
|
| 2 | 1522-3507023 | Упор |
Загрузка ...
|
|
| 3 | 1522-3507022 | Фиксатор |
Загрузка ...
|
|
| 4 | 1522-3507024 | Пружина |
Загрузка ...
|
|
| 5 | 1522-3507030-А | Кронштейн |
Загрузка ...
|
|
| 6 | 1522-3507025 | Тяга |
Загрузка ...
|
|
| 7 | 4x25 | Шплинт |
Загрузка ...
|
|
| 8 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 9 | 77.55.230 | Пружина внутренняя |
Загрузка ...
|
|
| 10 | 1522-3507012 | Цапфа |
Загрузка ...
|
|
| 11 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 12 | 2022-3507040 | Рычаг |
Загрузка ...
|
|
| 13 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 14 | 2022-3507044 | Рычаг левый |
Загрузка ...
|
|
| 15 | М12-35 | Болт |
Загрузка ...
|
|
| 16 | ШП12 | Шайба |
Загрузка ...
|
|
| 17 | 2022-3507162 | Вилка |
Загрузка ...
|
|
| 18 | 12x32 | Палец |
Загрузка ...
|
|
| 19 | 2022-3507015 | Валик |
Загрузка ...
|
|
| 20 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 21 | 1021-3507161-01 | Тяга |
Загрузка ...
|
|
| 22 | 2022-3507049 | Рычаг правый |
Загрузка ...
|
|
| 23 | 5x36 | Шплинт |
Загрузка ...
|
|
| 24 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 25 | М12 | Гайка |
Загрузка ...
|
|
| 26 | 52-2203013 | Гайка |
Загрузка ...
|
|
| 27 | 1522-3507029 | Палец |
Загрузка ...
|
|
| 28 | 4x25 | Шплинт |
Загрузка ...
|
|
| 29 | ШЧ18 | Шайба |
Загрузка ...
|
|
| 30 | 1522-3507013 | Шайба |
Загрузка ...
|
|
| 31 | 1522-3507038 | Ось |
Загрузка ...
|
|
| 32 | М14х1,5 | Гайка |
Загрузка ...
|
|
| 33 | ШП14 | Шайба |
Загрузка ...
|
|
| 34 | 1522-3507028 | Втулка |
Загрузка ...
|
|
| 35 | 1,6x12 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
