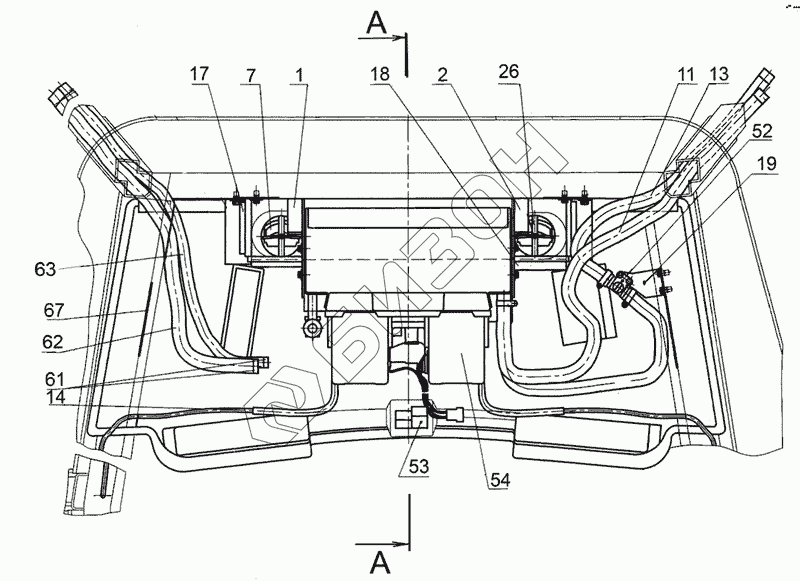

Графический каталог запасных частей к технике: МТЗ-2022. Установка отопителя-охладителя
1
2
7
11
13
14
17
18
19
26
52
53
54
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3022-8101020 | Кронштейн |
Загрузка ...
|
|
| 2 | 3022-8101020-01 | Кронштейн |
Загрузка ...
|
|
| 3 | 3022-8101100 | Кронштейн |
Загрузка ...
|
|
| 6 | 1522-8101110 | Панель |
Загрузка ...
|
|
| 7 | 1522-8104100 | Дефлектор |
Загрузка ...
|
|
| 8 | 80-3805065-01 | Винт |
Загрузка ...
|
|
| 9 | 80-8104060 | Фильтр |
Загрузка ...
|
|
| 11 | 3022-8101011 | Шланг |
Загрузка ...
|
|
| 13 | 3022-8101011-02 | Шланг |
Загрузка ...
|
|
| 14 | 3022-8101012 | Трубка |
Загрузка ...
|
|
| 17 | 3022-8101017 | Стенка |
Загрузка ...
|
|
| 18 | 3022-8101018 | Уплотнитель |
Загрузка ...
|
|
| 19 | 1522-8101036 | Кронштейн |
Загрузка ...
|
|
| 21 | 1522-8101013-02 | Уплотнитель |
Загрузка ...
|
|
| 23 | 1522-8101091-02 | Уплотнитель |
Загрузка ...
|
|
| 25 | 1522-8104023 | Решетка |
Загрузка ...
|
|
| 26 | 1522-8104105 | Скоба |
Загрузка ...
|
|
| 27 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 29 | 80-8100011-Б | Крышка |
Загрузка ...
|
|
| 52 | ПО 11 | Кран |
Загрузка ...
|
|
| 53 | 586415 | Выключатель вентилятора |
Загрузка ...
|
|
| 54 | U003CF041E | Климатический блок |
Загрузка ...
|
|
| 61 | TORRO 20-32/9-C6W | Хомут |
Загрузка ...
|
|
| 62 | Шланг №10 90010GN () | Шланг |
Загрузка ...
|
|
| 63 | Шланг №6 90006GN () | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
