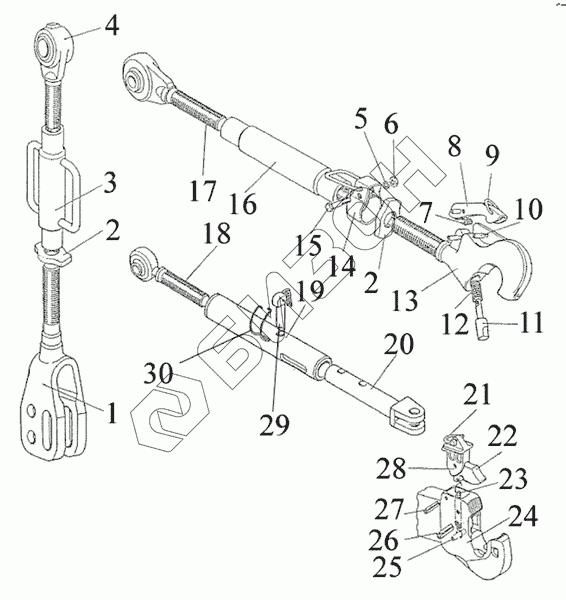

Графический каталог запасных частей к технике: МТЗ-2022. Узлы и элементы навесного устройства
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-4605090 | 1522-4605090 | Тяга верхняя |
Загрузка ...
|
|
| 1522-4605120 | 1522-4605120 | Стяжка |
Загрузка ...
|
|
| 1522-4605060 | 1522-4605060 | Раскос |
Загрузка ...
|
|
| 1 | 1522-4605080 | Вилка |
Загрузка ...
|
|
| 2 | 1522-4605071 | Контргайка |
Загрузка ...
|
|
| 3 | 1522-4605075 | Труба |
Загрузка ...
|
|
| 4 | 1522-4605065 | Винт |
Загрузка ...
|
|
| 5 | ШП10 | Шайба |
Загрузка ...
|
|
| 6 | М10 | Гайка |
Загрузка ...
|
|
| 7 | 099049 | Пружина |
Загрузка ...
|
|
| 8 | 306842 | Рукоятка фиксатора |
Загрузка ...
|
|
| 9 | 099015 | Скоба |
Загрузка ...
|
|
| 10 | 010486 | Штифт 6х28 |
Загрузка ...
|
|
| 11 | 099113 | Фиксатор |
Загрузка ...
|
|
| 12 | 099050 | Пружина защелки |
Загрузка ...
|
|
| 13 | Захват верхней тяги | Захват верхней тяги |
Загрузка ...
|
|
| 14 | 1522-4605110 | Кронштейн |
Загрузка ...
|
|
| 15 | М10x50 | Болт |
Загрузка ...
|
|
| 16 | 1522-4605076-01 | Труба |
Загрузка ...
|
|
| 17 | 1522-4605065-01 | Винт |
Загрузка ...
|
|
| 18 | 1522-4605125 | Винт |
Загрузка ...
|
|
| 19 | 1522-4605130 | Направляющая |
Загрузка ...
|
|
| 20 | 1522-4605135 | Ползун |
Загрузка ...
|
|
| 21 | 200030 | Кольцо |
Загрузка ...
|
|
| 22 | 309758 | Защелка фиксатора |
Загрузка ...
|
|
| 23 | 308524 | Пружина |
Загрузка ...
|
|
| 24 | Захват нижней тяги | Захват нижней тяги |
Загрузка ...
|
|
| 25 | 099435 | Штифт 6х32 |
Загрузка ...
|
|
| 26 | 099599 | Штифт 13х36 |
Загрузка ...
|
|
| 27 | 308520 | Штифт упорный 10х36 |
Загрузка ...
|
|
| 28 | 20002 | Рукоятка фиксатора |
Загрузка ...
|
|
| 29 | 1522-4605141 | Чека |
Загрузка ...
|
|
| 30 | 1522-4605142 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
