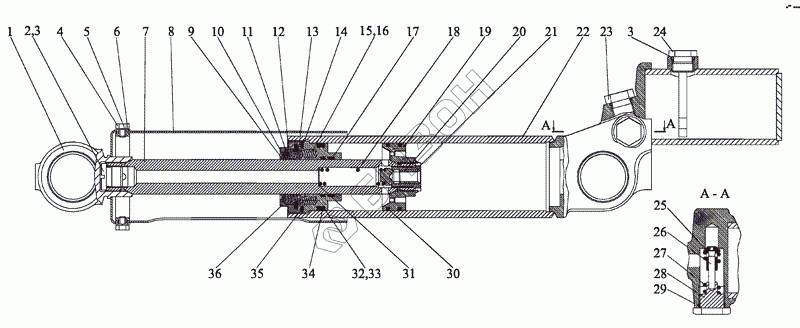

Графический каталог запасных частей к технике: МТЗ-2103. Гидроамортизатор
2103-3231250
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-3231250 | 2103-3231250 | Гидроамортизатор |
Загрузка ...
|
|
| 1 | 2103-3231260 | Проушина с чашкой |
Загрузка ...
|
|
| 2 | 1802-3231288 | Винт |
Загрузка ...
|
|
| 3 | 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 4 | M6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 4598166045 | Шайба 6Т |
Загрузка ...
|
|
| 6 | 1802-3231267 | Кольцо |
Загрузка ...
|
|
| 7 | 2103-3231251 | Шток |
Загрузка ...
|
|
| 8 | 2103-3231265 | Кожух с кольцом |
Загрузка ...
|
|
| 8 | 2103-3231266 | Кожух |
Загрузка ...
|
|
| 9 | 1802-3231272 | Кольцо |
Загрузка ...
|
|
| 10 | 1802-3231273 | Кольцо |
Загрузка ...
|
|
| 11 | 1802-3231274 | Кольцо опорное |
Загрузка ...
|
|
| 12 | 1802-3231276 | Манжета |
Загрузка ...
|
|
| 13 | 1802-3231275 | Кольцо нажимное |
Загрузка ...
|
|
| 14 | 1802-3231283 | Шайба регулировочная |
Загрузка ...
|
|
| 15 | 1802-3231292 Б | Пружина |
Загрузка ...
|
|
| 16 | 1802-3231278 | Кольцо |
Загрузка ...
|
|
| 17 | 1802-3231289 | Манжета |
Загрузка ...
|
|
| 18 | 1802-3231282 | Пружина |
Загрузка ...
|
|
| 19 | 1802-3231252 | Поршень |
Загрузка ...
|
|
| 20 | 1802-3231281 | Клапан |
Загрузка ...
|
|
| 21 | 1802-3231291 | Корпус клапана |
Загрузка ...
|
|
| 22 | 2103-3231255 | Корпус гидроамортизатора |
Загрузка ...
|
|
| 23 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 24 | 2103-3231270 | Пробка-щуп |
Загрузка ...
|
|
| 25 | 1802-3231284 | Клапан |
Загрузка ...
|
|
| 26 | 4598421388 | Штифт |
Загрузка ...
|
|
| 27 | 1802-3231286 | Пружина |
Загрузка ...
|
|
| 28 | 1802-3231285 | Пробка |
Загрузка ...
|
|
| 29 | 021-025-25-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | 1802-3231279 | Кольцо поршневое |
Загрузка ...
|
|
| 31 | 1802-3231289 | Манжета |
Загрузка ...
|
|
| 32 | 1802-3231253 | Втулка направляющая |
Загрузка ...
|
|
| 33 | 1802-3231277 | Кольцо зажимное |
Загрузка ...
|
|
| 34 | 055-063-46-2-2 | Кольцо |
Загрузка ...
|
|
| 35 | 059-065-36-2-2 | Кольцо |
Загрузка ...
|
|
| 36 | 1802-3231254 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
