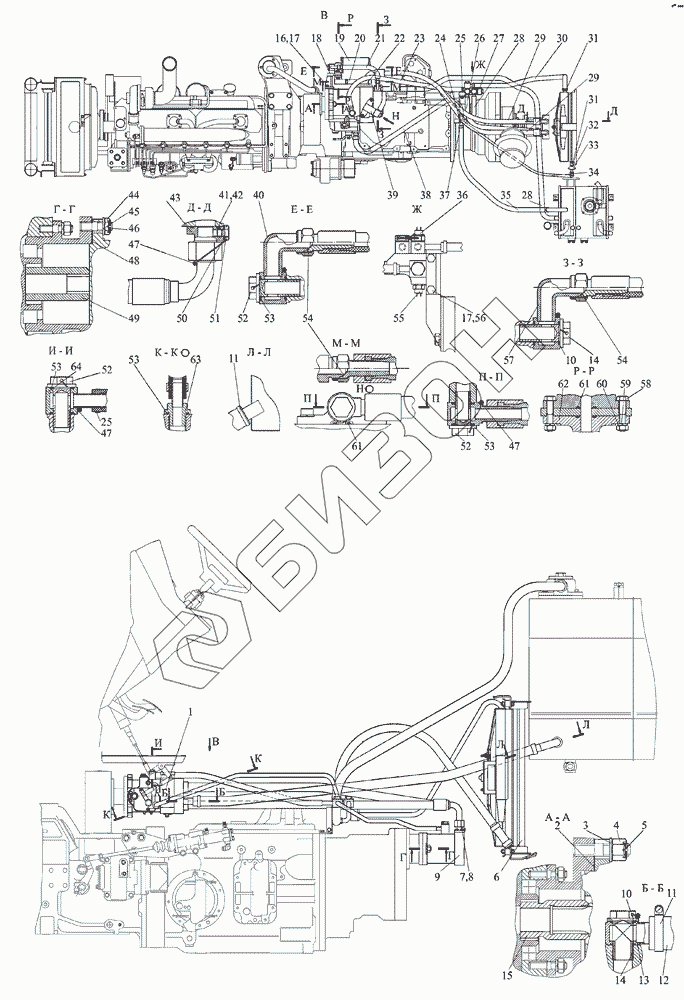

Графический каталог запасных частей к технике: МТЗ-2103. Гидросистема ГСП
2103-2023300
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
52
52
52
53
53
53
53
54
54
55
56
57
58
59
60
61
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-2023300 | 2103-2023300 | Гидросистема ГСП |
Загрузка ...
|
|
| 1 | H2X262R050 (HYCOACPRCL01L03M03) | Гидронасос |
Загрузка ...
|
|
| 2 | 2102-2023312 | Прокладка |
Загрузка ...
|
|
| 3 | 2103-2023110 | Угольник поворотный |
Загрузка ...
|
|
| 4 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 6 | 2102-2023307 | Угольник фланцевый |
Загрузка ...
|
|
| 7 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 9 | H2X292R00(2910002600) | Гидромотор |
Загрузка ...
|
|
| 10 | 028-031-19-2-2 | Кольцо |
Загрузка ...
|
|
| 11 | NORMA TORRO 35-50/971 | Хомут |
Загрузка ...
|
|
| 12 | 2103-2023318-02 | Рукав |
Загрузка ...
|
|
| 13 | 2103-2023110 | Угольник поворотный |
Загрузка ...
|
|
| 14 | 2103-2023302 | Болт зажимной |
Загрузка ...
|
|
| 15 | 2102-2023324 | Муфта зубчатая |
Загрузка ...
|
|
| 16 | M12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 18 | 2102-2023370 | Кронштейн |
Загрузка ...
|
|
| 19 | 0009830615V | Фильтроэлемент |
Загрузка ...
|
|
| 20 | 2102-2023430 | Рукав |
Загрузка ...
|
|
| 21 | 2102-2023425 | Рукав |
Загрузка ...
|
|
| 22 | 2102-2023304 | Фланец |
Загрузка ...
|
|
| 23 | 2102-2023314-02 | Рукав |
Загрузка ...
|
|
| 24 | 2103-2023080 | Распределитель |
Загрузка ...
|
|
| 25 | NORMA TORRO 20-32/971 | Хомут |
Загрузка ...
|
|
| 26 | 2102-2023314-01 | Рукав |
Загрузка ...
|
|
| 27 | 2102-2023330 | Клапан перепускной |
Загрузка ...
|
|
| 28 | 2102-2023314 | Рукав |
Загрузка ...
|
|
| 29 | 2102-2023100 | Рукав высокого давления |
Загрузка ...
|
|
| 30 | 2102-2023313-01 | Рукав |
Загрузка ...
|
|
| 31 | NORMA TORRO 16-27/971 | Хомут |
Загрузка ...
|
|
| 32 | 70-1405013 | Шланг |
Загрузка ...
|
|
| 33 | 70-1405230 | Фильтр |
Загрузка ...
|
|
| 34 | 2102-2023313-02 | Рукав |
Загрузка ...
|
|
| 35 | 2102-2023316 | Рукав |
Загрузка ...
|
|
| 36 | ТМ 111-12 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 37 | NORMA TORRO 25-40/971 | Хомут |
Загрузка ...
|
|
| 38 | 2102-2023313 | Рукав |
Загрузка ...
|
|
| 39 | 2102-2023306 | Угольник фланцевый |
Загрузка ...
|
|
| 40 | 2103-2023415 | Угольник |
Загрузка ...
|
|
| 41 | 030-034-25-2-2 | Кольцо |
Загрузка ...
|
|
| 42 | МШ31-3400017 | Кольцо защитное |
Загрузка ...
|
|
| 43 | 2102-2023303 | Фланец |
Загрузка ...
|
|
| 44 | М12-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 45 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 46 | 3.2x32.019 | Шплинт |
Загрузка ...
|
|
| 47 | 0.8-О-С | Проволока |
Загрузка ...
|
|
| 48 | 2102-2023311 | Прокладка |
Загрузка ...
|
|
| 49 | 2102-2023323 | Муфта зубчатая |
Загрузка ...
|
|
| 50 | 017-020-19-2-2 | Кольцо |
Загрузка ...
|
|
| 51 | 2102-2023322 | Пробка |
Загрузка ...
|
|
| 52 | 2102-2023301 | Болт зажимной |
Загрузка ...
|
|
| 53 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 54 | 2102-2023309 | Кольцо |
Загрузка ...
|
|
| 55 | ТМ 111-10 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 56 | M12-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | 2103-2023410 | Угольник |
Загрузка ...
|
|
| 58 | M8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 59 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 60 | М8-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 61 | 019-023-25-2-4 | Кольцо |
Загрузка ...
|
|
| 62 | 2103-2023500 | Радиатор масляный ГСП |
Загрузка ...
|
|
| 63 | M8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | 2102-2023340 | Угольник поворотный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
