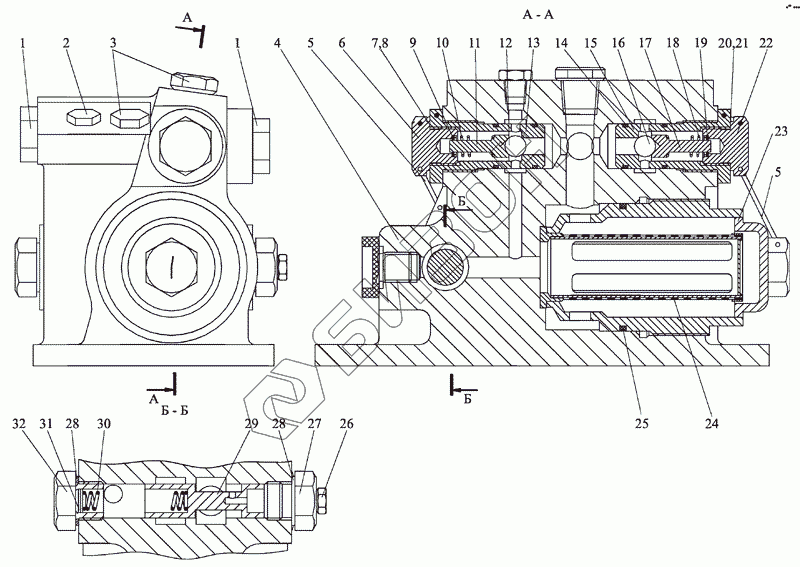

Графический каталог запасных частей к технике: МТЗ-2103. Коробка клапанная с фильтром
2102-2400180
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2102-2400190 | 2102-2400190 | Клапан |
Загрузка ...
|
|
| 2102-2400180 | 2102-2400180 | Коробка клапанная с фильтром |
Загрузка ...
|
|
| 2102-2400190-01 | 2102-2400190-01 | Клапан |
Загрузка ...
|
|
| 1 | 80-3513019-01 | Заглушка |
Загрузка ...
|
|
| 2 | "КГ 1/4"" А12.019 " | Пробка |
Загрузка ...
|
|
| 3 | "ПК КГ 3/8""" | Пробка |
Загрузка ...
|
|
| 4 | 2102-2400181 | Корпус |
Загрузка ...
|
|
| 5 | 1.0-О-С | Проволока |
Загрузка ...
|
|
| 6 | 2102-2400194 | Пробка |
Загрузка ...
|
|
| 7 | 2102-2400193 | Шайба |
Загрузка ...
|
|
| 8 | 2102-2400193-01 | Шайба |
Загрузка ...
|
|
| 9 | С 5.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 2102-2400197 | Пружина |
Загрузка ...
|
|
| 11 | 2102-2400194 | Пробка |
Загрузка ...
|
|
| 12 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 13 | 2102-2400191 | Корпус |
Загрузка ...
|
|
| 14 | 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 15 | 2102-2400191 | Корпус |
Загрузка ...
|
|
| 16 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 17 | 2102-2400192 | Направляющая |
Загрузка ...
|
|
| 18 | 2102-2400196 | Пружина |
Загрузка ...
|
|
| 19 | С 5.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 2102-2400193 | Шайба |
Загрузка ...
|
|
| 21 | 2102-2400193-01 | Шайба |
Загрузка ...
|
|
| 22 | 2102-2400194 | Пробка |
Загрузка ...
|
|
| 23 | 2102-2400200 | Фильтр |
Загрузка ...
|
|
| 24 | 2102-2023470 | Фильтр |
Загрузка ...
|
|
| 25 | 054-060-36-1-4 | Кольцо |
Загрузка ...
|
|
| 26 | "КГ 1/8"" А12.019 " | Пробка |
Загрузка ...
|
|
| 27 | 1221-1737114 | Пробка |
Загрузка ...
|
|
| 28 | 1221-1737126 | Прокладка клапана |
Загрузка ...
|
|
| 29 | 80-1737117 | Клапан |
Загрузка ...
|
|
| 30 | 80-1737118 | Пружина |
Загрузка ...
|
|
| 31 | С 5.01.019 | Шайба |
Загрузка ...
|
|
| 32 | 50-1404075 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
