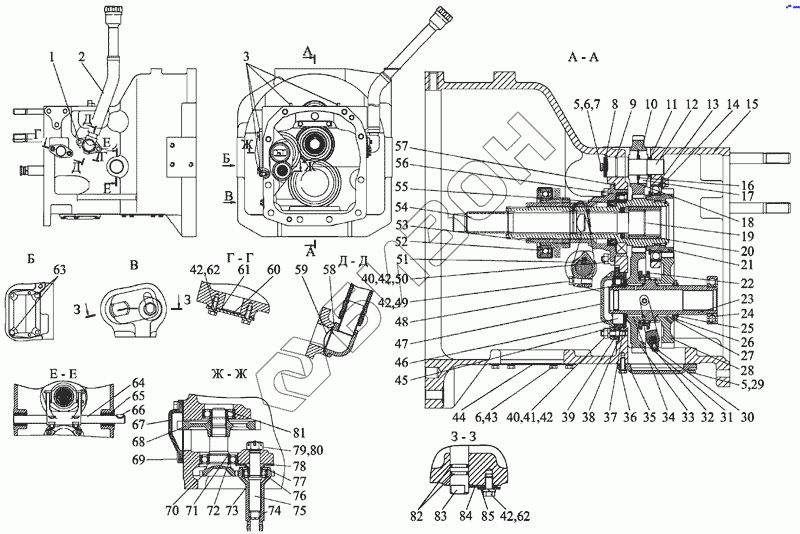

Графический каталог запасных частей к технике: МТЗ-2103. Корпус сцепления
2103-1600010
1
2
3
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-1600010 | 2103-1600010 | Корпус сцепления |
Загрузка ...
|
|
| 1 | 2025-1701525 | Шпилька |
Загрузка ...
|
|
| 2 | 2103-1600300 | Горловина заливная |
Загрузка ...
|
|
| 3 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | ШЦК 10x25 | Штифт |
Загрузка ...
|
|
| 5 | 3M8-6gx25.66.35.019 | Болт |
Загрузка ...
|
|
| 6 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 7 | 1,0-О-С | Проволока |
Загрузка ...
|
|
| 8 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 034-038-25-2-2 | Кольцо |
Загрузка ...
|
|
| 10 | 2103-1600331 | Шестерня |
Загрузка ...
|
|
| 11 | 2103-1600029 | Втулка |
Загрузка ...
|
|
| 12 | 2103-1600028 | Ось |
Загрузка ...
|
|
| 13 | 80-1601318 | Планка |
Загрузка ...
|
|
| 14 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 2103-1600016 | Корпус сцепления |
Загрузка ...
|
|
| 16 | 2103-1600071 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-01 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-02 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-03 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-04 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-05 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-06 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-07 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-08 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-09 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-10 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-11 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-12 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-13 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-14 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-15 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-16 | Шайба регулировочная |
Загрузка ...
|
|
| 16 | 2103-1600071-17 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | 7206А | Подшипник |
Загрузка ...
|
|
| 18 | С62 | Кольцо |
Загрузка ...
|
|
| 19 | С45 | Кольцо |
Загрузка ...
|
|
| 20 | 2022-1601060 | Втулка |
Загрузка ...
|
|
| 21 | 2103-1600050 | Вал |
Загрузка ...
|
|
| 22 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 23 | 2125-1601021 | Вал |
Загрузка ...
|
|
| 24 | 210 АУШ1 | Подшипник |
Загрузка ...
|
|
| 25 | 2С55 | Кольцо |
Загрузка ...
|
|
| 26 | 2125-1601082 | Шайба |
Загрузка ...
|
|
| 27 | К55x63x32 | Подшипник |
Загрузка ...
|
|
| 28 | 2125-1601086 | Шестерня |
Загрузка ...
|
|
| 29 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 1,0-О-С | Проволока |
Загрузка ...
|
|
| 31 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 32 | 80-1601190 | Вилка со штифтом в сборе |
Загрузка ...
|
|
| 33 | 2125-1601088 | Шестерня |
Загрузка ...
|
|
| 34 | SKF | Подшипник |
Загрузка ...
|
|
| 35 | 80-1601313 | Крышка |
Загрузка ...
|
|
| 36 | 80-1601314 | Прокладка |
Загрузка ...
|
|
| 37 | 2022-1601081 | Шайба |
Загрузка ...
|
|
| 38 | 80-1601091 | Прикладка |
Загрузка ...
|
|
| 39 | 80-1601092 | Прокладка |
Загрузка ...
|
|
| 40 | M10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 41 | М10 3p/6gx35.66.019 | Шпилька |
Загрузка ...
|
|
| 42 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 43 | M8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | 2103-1600341 | Крышка |
Загрузка ...
|
|
| 45 | 1522-1601041 | Стакан |
Загрузка ...
|
|
| 46 | 10221ОКМ | Подшипник |
Загрузка ...
|
|
| 47 | 1522-1601089 | Крышка |
Загрузка ...
|
|
| 48 | 2С50 | Кольцо |
Загрузка ...
|
|
| 49 | 2103-1600216 | Вал |
Загрузка ...
|
|
| 50 | М10 3p/6gx25.66.019 | Шпилька |
Загрузка ...
|
|
| 51 | 2522-1601203 | Вилка |
Загрузка ...
|
|
| 52 | 2103-1600180 | Отвод |
Загрузка ...
|
|
| 53 | 2103-1600030 | Кронштейн отводки |
Загрузка ...
|
|
| 54 | 2103-1600113 | Вал |
Загрузка ...
|
|
| 55 | 2.2-60x85-1 | Манжета |
Загрузка ...
|
|
| 56 | 80-1601319 | Шайба |
Загрузка ...
|
|
| 57 | 80-1601173 | Прокладка |
Загрузка ...
|
|
| 58 | 240-1002082-А | Прокладка |
Загрузка ...
|
|
| 59 | 240-1002085 | Сетка |
Загрузка ...
|
|
| 60 | 80С-1601063 | Крышка |
Загрузка ...
|
|
| 61 | 85-1702218 | Прокладка |
Загрузка ...
|
|
| 62 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 63 | M12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | 2103-1600216 | Вал |
Загрузка ...
|
|
| 65 | 2522-1601220 | Стакан |
Загрузка ...
|
|
| 66 | 8х11 | Шпонка |
Загрузка ...
|
|
| 67 | 80-1601342 | Крышка |
Загрузка ...
|
|
| 68 | 80-1601357-Б | Шестерня |
Загрузка ...
|
|
| 69 | 80-1601343 | Прокладка |
Загрузка ...
|
|
| 70 | 80-1601071 | Шестерня |
Загрузка ...
|
|
| 71 | С35 | Кольцо |
Загрузка ...
|
|
| 72 | 207 | Шарикоподшипник |
Загрузка ...
|
|
| 73 | 2025-1601182 | Вал-шестерня |
Загрузка ...
|
|
| 74 | К16х22х12У | Подшипник |
Загрузка ...
|
|
| 75 | 2025-1601181 | Ось |
Загрузка ...
|
|
| 76 | 204 А | Подшипник |
Загрузка ...
|
|
| 77 | С47 | Кольцо |
Загрузка ...
|
|
| 78 | 80-1601356 | Шайба упорная |
Загрузка ...
|
|
| 79 | 3,2x25.019 | Шплинт |
Загрузка ...
|
|
| 80 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 81 | 305А | Подшипник |
Загрузка ...
|
|
| 82 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 83 | 85-1601111 | Валик |
Загрузка ...
|
|
| 84 | 85-1601099 | Пластина |
Загрузка ...
|
|
| 85 | С 10.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
