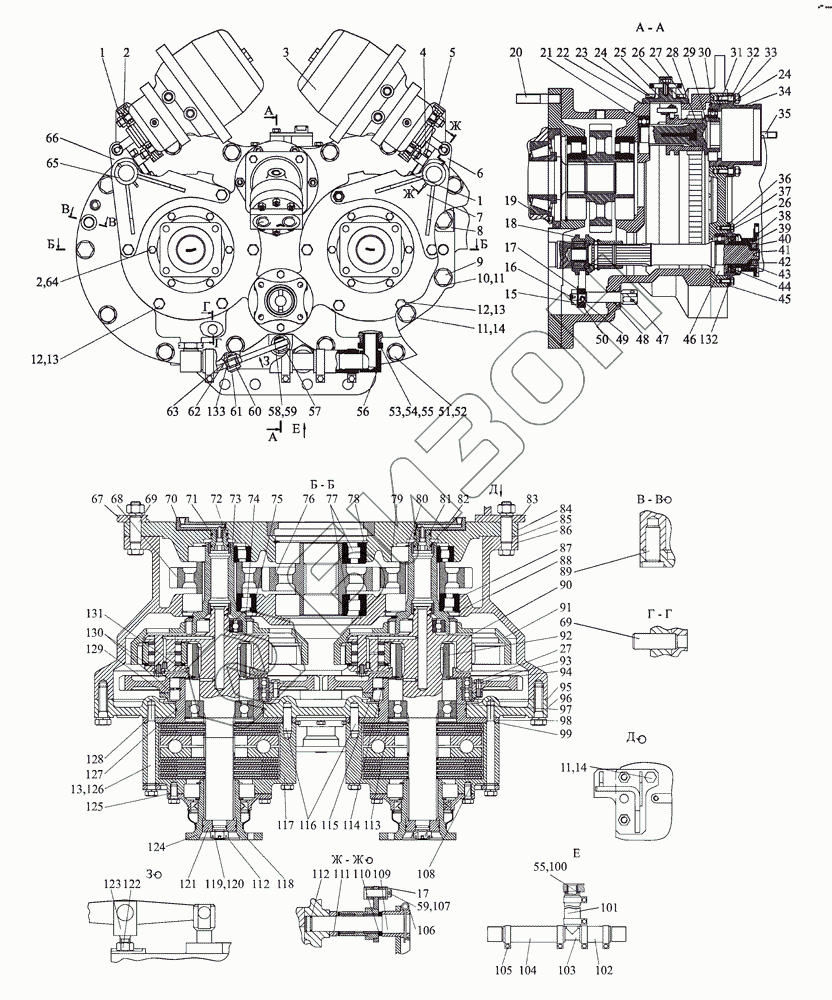

Графический каталог запасных частей к технике: МТЗ-2103. Механизм поворота
2103-3600050
1
1
2
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-3600050 | 2103-3600050 | Механизм поворота |
Загрузка ...
|
|
| 1 | M12x1.25-6H.04.019 | Гайка |
Загрузка ...
|
|
| 2 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 3 | 4540-3519110-20 | Камера тормозная с пружинным энергоаккумулятором |
Загрузка ...
|
|
| 4 | 2102-3503019 | Болт |
Загрузка ...
|
|
| 5 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 6 | 1802-3600130-01 | Рычаг |
Загрузка ...
|
|
| 7 | 2103-3600210 | Опора правая |
Загрузка ...
|
|
| 8 | 2103-2023380 | Кронштейн |
Загрузка ...
|
|
| 9 | 1802-3600089 | Болт |
Загрузка ...
|
|
| 10 | М18-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 4598166071 | Шайба 180Т ОСТ 37.00.115-70 |
Загрузка ...
|
|
| 12 | 1221М-3502039 | Болт |
Загрузка ...
|
|
| 13 | 4598166069 | Шайба 14 ОТ |
Загрузка ...
|
|
| 14 | M18-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | М12-1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 16 | 3,2x25.019 | Шплинт |
Загрузка ...
|
|
| 17 | С 12.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 1822-4202080 | Муфта переключения |
Загрузка ...
|
|
| 19 | 1802-3600057 | Муфта переключения Кольцо |
Загрузка ...
|
|
| 20 | 1802-3600166 | Шпилька |
Загрузка ...
|
|
| 21 | 306 А | Подшипник |
Загрузка ...
|
|
| 22 | 1802-3600084 | Прокладка |
Загрузка ...
|
|
| 23 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 25 | 2103-3600120 | Механизм отключения гидромотора |
Загрузка ...
|
|
| 26 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 27 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 1802-3600056 | Шестерня |
Загрузка ...
|
|
| 29 | 1802-3600054 | Вал |
Загрузка ...
|
|
| 30 | 113 | Подшипник |
Загрузка ...
|
|
| 31 | 115-120-30-2-2 | Кольцо |
Загрузка ...
|
|
| 32 | М10 3p/6gx25.66.019 | Шпилька |
Загрузка ...
|
|
| 33 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 34 | 2103-3600071 | Стакан |
Загрузка ...
|
|
| 35 | 2102-3600167 | Шпилька |
Загрузка ...
|
|
| 36 | 1802-3600180 | Крышка |
Загрузка ...
|
|
| 37 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | 2103-3600260 | Полумуфта |
Загрузка ...
|
|
| 39 | 1802-3600061 | Шайба |
Загрузка ...
|
|
| 40 | 364-1601037 | Пластина замковая |
Загрузка ...
|
|
| 41 | 1802-3600067 | Вал |
Загрузка ...
|
|
| 42 | 364-1601036 | Гайка |
Загрузка ...
|
|
| 43 | 036-042-36-2-2 | Кольцо |
Загрузка ...
|
|
| 44 | 1802-2400059 | Маслоотражатель |
Загрузка ...
|
|
| 45 | 1802-3600083 | Прокладка |
Загрузка ...
|
|
| 46 | 208 А | Подшипник |
Загрузка ...
|
|
| 47 | 1802-3600073 | Шток |
Загрузка ...
|
|
| 48 | 020-025-30-2-2 | Кольцо |
Загрузка ...
|
|
| 49 | 1802-3600074 | Штифт |
Загрузка ...
|
|
| 50 | 1802-3600072 | Вилка |
Загрузка ...
|
|
| 51 | M16-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | 16 ОТ | Шайба |
Загрузка ...
|
|
| 53 | 2103-3600286 | Гайка |
Загрузка ...
|
|
| 54 | 2103-3600287 | Шайба |
Загрузка ...
|
|
| 55 | 027-031-25-2-2 | Кольцо |
Загрузка ...
|
|
| 56 | 2103-3600280 | Угольник |
Загрузка ...
|
|
| 57 | 4598621037 | Палец |
Загрузка ...
|
|
| 58 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 59 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 60 | 1802-3600079 | Кольцо |
Загрузка ...
|
|
| 61 | 4598651081 | Палец |
Загрузка ...
|
|
| 62 | 4x22.019 | Шплинт |
Загрузка ...
|
|
| 63 | 1802-3600191 | Рычаг |
Загрузка ...
|
|
| 64 | M12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 65 | 2102-3600200 | Опора левая |
Загрузка ...
|
|
| 66 | 1802-3600130 | Рычаг |
Загрузка ...
|
|
| 67 | 2103-1001012 | Кронштейн задний |
Загрузка ...
|
|
| 68 | 2103-3600063 | Шестерня |
Загрузка ...
|
|
| 69 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 70 | 2103-3600150 | Переходник |
Загрузка ...
|
|
| 71 | 025-030-30-2-2 | Кольцо |
Загрузка ...
|
|
| 72 | 1802-3600163 | Втулка |
Загрузка ...
|
|
| 73 | 1802-3600161 | Вал |
Загрузка ...
|
|
| 74 | С100 | Кольцо |
Загрузка ...
|
|
| 75 | 1802-3600162 | Шайба упорная |
Загрузка ...
|
|
| 76 | 2103-3600062 | Шестерня |
Загрузка ...
|
|
| 77 | 42315КМ | Подшипник |
Загрузка ...
|
|
| 78 | С160 | Кольцо |
Загрузка ...
|
|
| 79 | 42310 | Подшипник |
Загрузка ...
|
|
| 80 | 2С50 | Кольцо |
Загрузка ...
|
|
| 81 | 1802-3600069 | Втулка |
Загрузка ...
|
|
| 82 | 1802-3600094 | Кольцо уплотнительное |
Загрузка ...
|
|
| 83 | 2103-1001012-01 | Кронштейн задний |
Загрузка ...
|
|
| 84 | 2103-3600053 | Крышка |
Загрузка ...
|
|
| 85 | 1802-3600081 | Прокладка |
Загрузка ...
|
|
| 86 | 1802-3600051 | Корпус |
Загрузка ...
|
|
| 87 | 42312М1 | Подшипник |
Загрузка ...
|
|
| 88 | С130 | Кольцо |
Загрузка ...
|
|
| 89 | 70-4616035 | Штифт |
Загрузка ...
|
|
| 90 | 2103-3600100 | Водило |
Загрузка ...
|
|
| 91 | 1802-3600058 | Шестерня эпициклическая |
Загрузка ...
|
|
| 92 | 1802-3600097 | Шестерня солнечная |
Загрузка ...
|
|
| 93 | 1802-3600099 | Шайба |
Загрузка ...
|
|
| 94 | 1802-3600059 | Шестерня ведомая |
Загрузка ...
|
|
| 95 | 1802-3600082 | Прокладка |
Загрузка ...
|
|
| 96 | 1802-3600052 | Основание |
Загрузка ...
|
|
| 97 | ЗИМ | Подшипник |
Загрузка ...
|
|
| 98 | 2103-3600066 | Крышка |
Загрузка ...
|
|
| 99 | 2103-3600172 | Прокладка |
Загрузка ...
|
|
| 100 | 2103-3600288 | Штуцер |
Загрузка ...
|
|
| 101 | 2103-3600283-02 | Рукав |
Загрузка ...
|
|
| 102 | 2103-3600283 | Рукав |
Загрузка ...
|
|
| 103 | 2103-3600270 | Тройник |
Загрузка ...
|
|
| 104 | 2103-3600283-01 | Рукав |
Загрузка ...
|
|
| 105 | NORMA TORRO 35-50/971 | Хомут |
Загрузка ...
|
|
| 106 | 5x50.019 | Шплинт |
Загрузка ...
|
|
| 107 | МЛ127-3500006 | Ось |
Загрузка ...
|
|
| 108 | 2103-3502010-01 | Тормоз |
Загрузка ...
|
|
| 109 | 2103-3600077 | Ось |
Загрузка ...
|
|
| 110 | 354-3500013 | Шайба |
Загрузка ...
|
|
| 111 | 2103-3600169 | Втулка |
Загрузка ...
|
|
| 112 | 021-025-25-2-2 | Кольцо |
Загрузка ...
|
|
| 113 | С120 | Кольцо |
Загрузка ...
|
|
| 114 | 1802-3600096 | Кольцо пружинное |
Загрузка ...
|
|
| 115 | 1802-3600158 | Кольцо |
Загрузка ...
|
|
| 116 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 117 | 2103-3502010 | Тормоз |
Загрузка ...
|
|
| 118 | 056-060-25-2-2 | Кольцо |
Загрузка ...
|
|
| 119 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 120 | 4x32.019 | Шплинт |
Загрузка ...
|
|
| 121 | 2103-3600171 | Кольцо |
Загрузка ...
|
|
| 122 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 123 | 1802-3600078 | Вилка |
Загрузка ...
|
|
| 124 | 2103-3600110 | Полумуфта |
Загрузка ...
|
|
| 125 | 2103-3600173 | Прокладка |
Загрузка ...
|
|
| 126 | 2103-3600174 | Болт |
Загрузка ...
|
|
| 127 | 150-155-36-1-4 | Кольцо |
Загрузка ...
|
|
| 128 | 2103-3600066-01 | Крышка |
Загрузка ...
|
|
| 129 | 1802-3600098 | Кольцо |
Загрузка ...
|
|
| 130 | 6-1000828 Л | Подшипники |
Загрузка ...
|
|
| 131 | 1802-3600159 | Кольцо пружинное |
Загрузка ...
|
|
| 132 | 2.2-50x70-1 | Манжета |
Загрузка ...
|
|
| 133 | ШС-12 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
