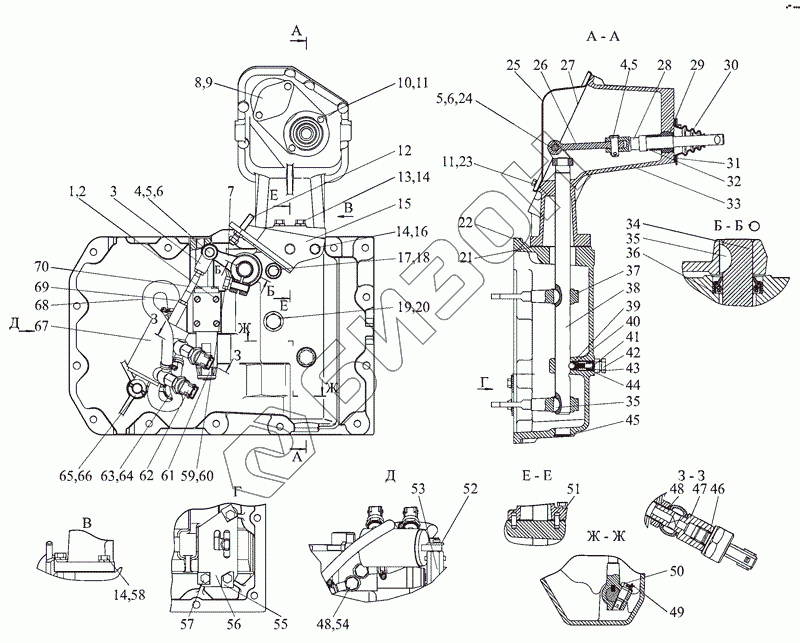

Графический каталог запасных частей к технике: МТЗ-2103. Механизм управления
2025-1702010
1
2
3
4
4
5
5
5
6
6
7
8
9
10
11
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2025-1702010 | 2025-1702010 | Механизм управления |
Загрузка ...
|
|
| 1 | 4598166044 | Шайба 5Т |
Загрузка ...
|
|
| 2 | B.M5-6gx50.58.019 | Винт |
Загрузка ...
|
|
| 3 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 4 | 4598651081 | Палец |
Загрузка ...
|
|
| 5 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 6 | 85-4619014 | Шайба |
Загрузка ...
|
|
| 7 | 1222-1702092 | Рычаг |
Загрузка ...
|
|
| 8 | 80-1702097 | Прокладка |
Загрузка ...
|
|
| 9 | 80-1702096 | Крышка |
Загрузка ...
|
|
| 10 | M6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 4598166045 | Шайба 6Т |
Загрузка ...
|
|
| 12 | 2022-1702093 | Болт |
Загрузка ...
|
|
| 13 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 15 | 2022-1702090 | Кронштейн |
Загрузка ...
|
|
| 16 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | 1222-1702048 | Винт |
Загрузка ...
|
|
| 18 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 19 | 2025-1701531 | Пробка |
Загрузка ...
|
|
| 20 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 21 | 80С-1702066 | Прокладка |
Загрузка ...
|
|
| 22 | 1222-1702030 | Крышка |
Загрузка ...
|
|
| 23 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 4598651089 | Палец |
Загрузка ...
|
|
| 25 | 80-1702067 | Крышка |
Загрузка ...
|
|
| 26 | 80С-1702073 | Рычаг |
Загрузка ...
|
|
| 27 | 80-1702068 | Прокладка |
Загрузка ...
|
|
| 28 | 80С-1702074 | Вилка |
Загрузка ...
|
|
| 29 | 142-1702032 | Сфера |
Загрузка ...
|
|
| 30 | 55-47-569-А | Чехол |
Загрузка ...
|
|
| 31 | 80С-1702075 | Шайба |
Загрузка ...
|
|
| 32 | 77.37.117 | Пружина |
Загрузка ...
|
|
| 33 | 80-1702078-А | Корпус |
Загрузка ...
|
|
| 34 | 1222-1702093 | Рычаг |
Загрузка ...
|
|
| 35 | 6x10 | Шпонка |
Загрузка ...
|
|
| 36 | 2.2-25x42-1 | Манжета |
Загрузка ...
|
|
| 37 | 85-1702055 | Рычаг |
Загрузка ...
|
|
| 38 | 80С-1702060 | Вал |
Загрузка ...
|
|
| 39 | 70-1703013 | Втулка |
Загрузка ...
|
|
| 40 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 41 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 42 | 70-1703204 | Болт |
Загрузка ...
|
|
| 43 | М16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 44 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 45 | 28-Ц9.хр | Заглушка |
Загрузка ...
|
|
| 46 | 009-012-19-2-4 | Кольцо |
Загрузка ...
|
|
| 47 | 1222-1702114 | Штуцер |
Загрузка ...
|
|
| 48 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 49 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 50 | 80-1702108 | Болт |
Загрузка ...
|
|
| 51 | 8x16 | Штифт |
Загрузка ...
|
|
| 52 | С 16.01.019 | Шайба |
Загрузка ...
|
|
| 53 | 1222-1702096 | Ось |
Загрузка ...
|
|
| 54 | Д18-051 | Болт |
Загрузка ...
|
|
| 55 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 56 | 1222-1702052 | Кулиса |
Загрузка ...
|
|
| 57 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 59 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 60 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 61 | RH 06101-012/00 GA-AMP | Гидрораспределитель |
Загрузка ...
|
|
| 62 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
|
| 63 | 85-1702270 | Сапун |
Загрузка ...
|
|
| 64 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 65 | 4598166070 | Шайба 16ОТ |
Загрузка ...
|
|
| 66 | 3,2x25.019 | Шплинт |
Загрузка ...
|
|
| 67 | 2102-4216110-Б | Цилиндр |
Загрузка ...
|
|
| 68 | 1222-1702130 | Маслопровод |
Загрузка ...
|
|
| 69 | М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 70 | 2022-1702094 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
