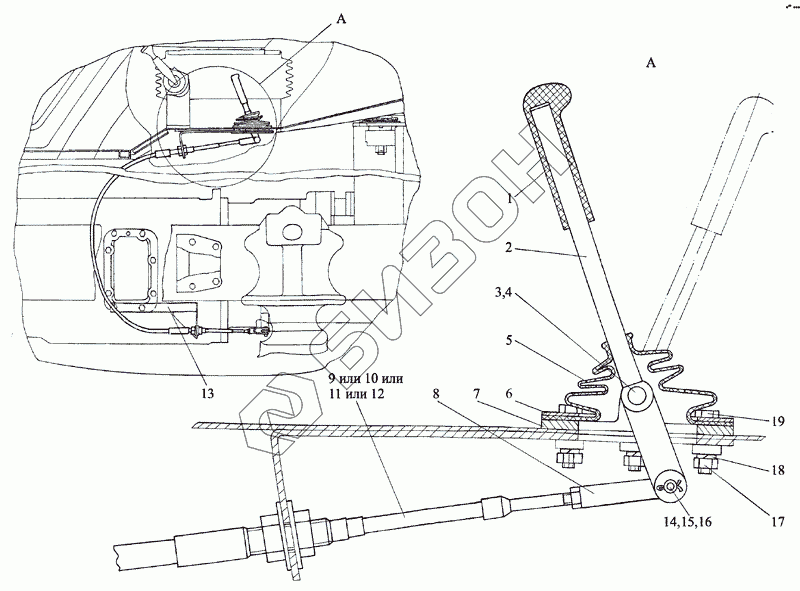

Графический каталог запасных частей к технике: МТЗ-2103. Привод переключения заднего ВОМ
2103-4216010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-4216010 | 2103-4216010 | Привод переключения заднего ВОМ |
Загрузка ...
|
|
| 1 | А13.17.000 | Рукоятка |
Загрузка ...
|
|
| 2 | 2103-4216025 | Рычаг |
Загрузка ...
|
|
| 3 | 2103-4216011 | Ось |
Загрузка ...
|
|
| 4 | С12 | Шайба |
Загрузка ...
|
|
| 5 | 50-1702236 | Чехол |
Загрузка ...
|
|
| 6 | 50-1702231 | Кольцо нажимное |
Загрузка ...
|
|
| 7 | 2103-4216030 | Корпус |
Загрузка ...
|
|
| 8 | А20-213-А | Вилка |
Загрузка ...
|
|
| 9 | 100.М6322.02000 | Трос дистанционного управления |
Загрузка ...
|
|
| 10 | 772-М-ТТ-75-2000 | Трос дистанционного управления |
Загрузка ...
|
|
| 11 | 23.588.1.1.3.00-05 | Трос дистанционного управления |
Загрузка ...
|
|
| 12 | 172-М-ТТ-75-2000 | Трос дистанционного управления |
Загрузка ...
|
|
| 13 | 1802-4216020 | Кронштейн |
Загрузка ...
|
|
| 14 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 15 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 16 | 3.2x18.019 | Шплинт |
Загрузка ...
|
|
| 17 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 19 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
