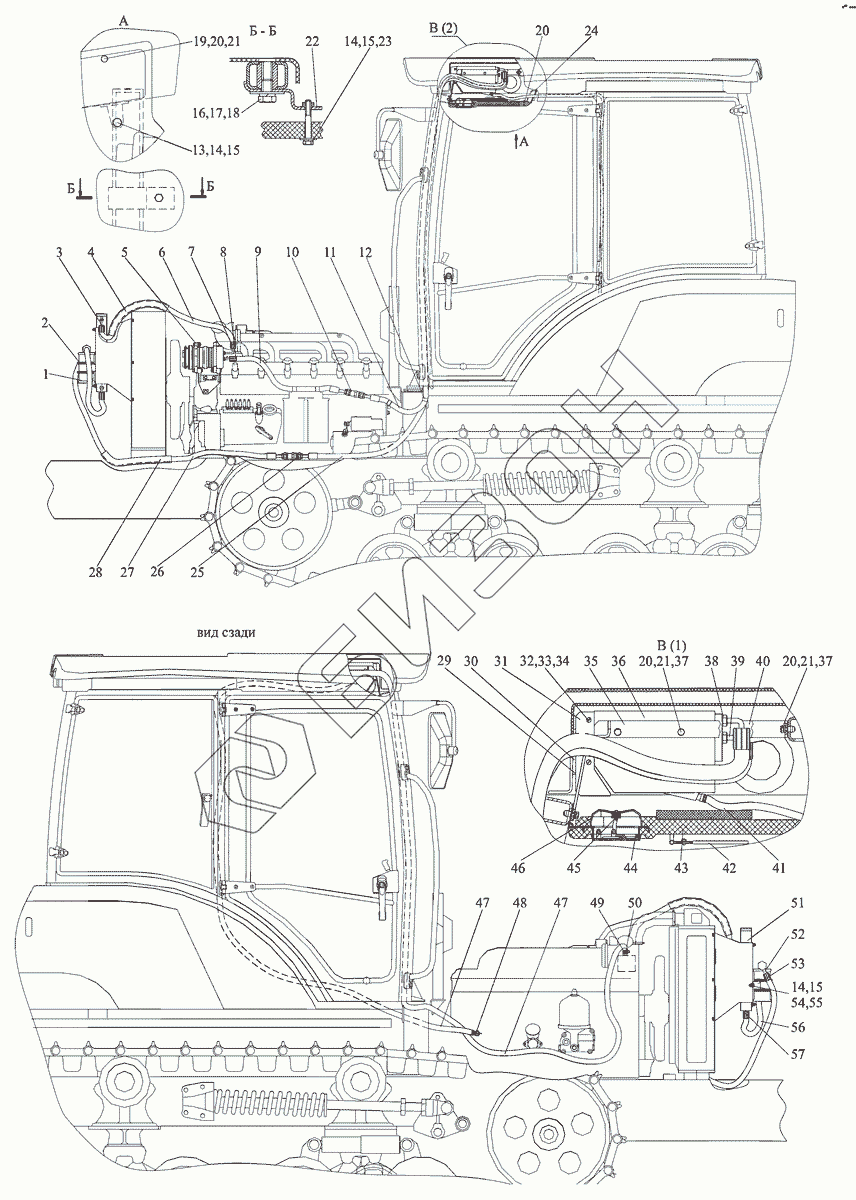

Графический каталог запасных частей к технике: МТЗ-2103. Система кондиционирования
2103-8100010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
17
18
19
20
20
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-8100010 | 2103-8100010 | Система кондиционирования |
Загрузка ...
|
|
| 1 | 017051 | Фильтр-осушитель 017051 |
Загрузка ...
|
|
| 2 | NORMA TORRO 70-90/971 | Хомут |
Загрузка ...
|
|
| 3 | 70106FG056 | Фитинг 70106FG056 |
Загрузка ...
|
|
| 4 | 20x29-1.6 Г | Рукав |
Загрузка ...
|
|
| 5 | 2103-8114010 | Установка компрессора |
Загрузка ...
|
|
| 6 | N8 90008GN | Шланг |
Загрузка ...
|
|
| 7 | 70110FG160 | Фитинг 70110FG160 |
Загрузка ...
|
|
| 8 | 70108FG162 | Фитинг 70108FG162 |
Загрузка ...
|
|
| 9 | N10 90010GN | Шланг |
Загрузка ...
|
|
| 10 | БРС-10 | Муфта |
Загрузка ...
|
|
| 11 | N10 90010GN | Шланг |
Загрузка ...
|
|
| 12 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 13 | M8-6g х25.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 16 | M16-6g х25.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 4598166070 | Шайба 16ОТ |
Загрузка ...
|
|
| 19 | M6-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 4598166045 | Шайба 6Т |
Загрузка ...
|
|
| 22 | 3022-8101100 | Кронштейн |
Загрузка ...
|
|
| 23 | M8-6g х65.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 3022-8101171 | Коробка |
Загрузка ...
|
|
| 25 | N6 90006GN | Шланг |
Загрузка ...
|
|
| 26 | БРС-6 | Муфта |
Загрузка ...
|
|
| 27 | N6 90006GN | Шланг |
Загрузка ...
|
|
| 28 | 25x35-1.6 | Рукав |
Загрузка ...
|
|
| 29 | 2102-6702283 | Накладка |
Загрузка ...
|
|
| 30 | 2102-6702282 | Накладка |
Загрузка ...
|
|
| 31 | 2102-8101011 | Пластина |
Загрузка ...
|
|
| 32 | ВМ5х16.58.019 | Винт |
Загрузка ...
|
|
| 33 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 35 | 2102-8101020 | Кронштейн |
Загрузка ...
|
|
| 36 | U003CF041E | Климатический блок |
Загрузка ...
|
|
| 37 | M6-6g x25.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | 70110FG027 | Фитинг |
Загрузка ...
|
|
| 39 | 70108FG095 | Фитинг 70108FG095 |
Загрузка ...
|
|
| 40 | 2102-8101020-01 | Кронштейн |
Загрузка ...
|
|
| 41 | 3022-8101012 | Трубка |
Загрузка ...
|
|
| 42 | 80П-8204010 | Козырек противосолнечный |
Загрузка ...
|
|
| 43 | 1522-8101090-01 | Панель |
Загрузка ...
|
|
| 44 | 1522-8104100 | Дефлектор |
Загрузка ...
|
|
| 45 | 2-4x16.019 | Шуруп |
Загрузка ...
|
|
| 46 | 1522-8104105 | Скоба |
Загрузка ...
|
|
| 47 | 2103-8100012 | Рукав |
Загрузка ...
|
|
| 48 | ВС-11 | Кран |
Загрузка ...
|
|
| 49 | NORMA TORRO 20-32/971 | Хомут |
Загрузка ...
|
|
| 50 | 80-8100023 | Штуцер |
Загрузка ...
|
|
| 51 | 2103-8112010 | Конденсор кондиционера |
Загрузка ...
|
|
| 52 | 70106FG014 | Фитинг |
Загрузка ...
|
|
| 53 | 3022-8112011 | Кронштейн |
Загрузка ...
|
|
| 54 | M8-6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 56 | N6 90006GN | Шланг |
Загрузка ...
|
|
| 57 | 70106FG039 | Фитинг 70106FG039 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
