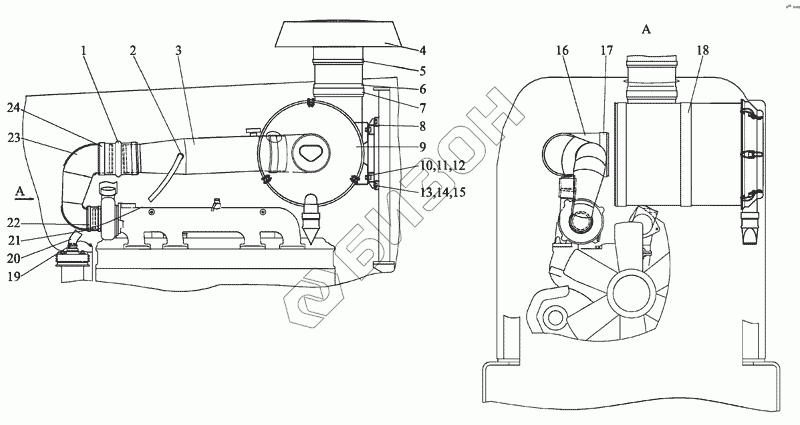

Графический каталог запасных частей к технике: МТЗ-2103. Система очистки воздуха
2103-1109010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-1109010 | 2103-1109010 | Система очистки воздуха |
Загрузка ...
|
|
| 1 | 716325 | Рукав-деталь |
Загрузка ...
|
|
| 2 | 242-3509213 | Штуцер |
Загрузка ...
|
|
| 3 | 2103-1109 020 | Воздухопровод |
Загрузка ...
|
|
| 4 | Н 770090 | Колпак |
Загрузка ...
|
|
| 5 | NORMA TORRO 150-170/1272 | Хомут |
Загрузка ...
|
|
| 6 | 2103-1109040 | Патрубок |
Загрузка ...
|
|
| 7 | "NORMA ""GBS""M 156/30 W2" | Хомут |
Загрузка ...
|
|
| 8 | 2103-1109050 | Опора |
Загрузка ...
|
|
| 9 | FRG 130061 | Фильтр воздушный |
Загрузка ...
|
|
| 10 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 12 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 13 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 15 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 16 | 716286 | Рукав-деталь угловой |
Загрузка ...
|
|
| 17 | "NORMA ""GBS""M 135/30 W2" | Хомут |
Загрузка ...
|
|
| 18 | Р013722 | Хомут крепления |
Загрузка ...
|
|
| 19 | NORMA TORRO 20-32/971 | Хомут |
Загрузка ...
|
|
| 20 | 2103-1109002 | Рукав |
Загрузка ...
|
|
| 20 | 18x27-1,6 | Рукав |
Загрузка ...
|
|
| 21 | 70-81-60-0,2 | Рукав-деталь |
Загрузка ...
|
|
| 22 | NORMA TORRO 70-90/971 | Хомут |
Загрузка ...
|
|
| 23 | 2103-1109030 | Патрубок |
Загрузка ...
|
|
| 24 | "NORMA ""GBS""M 108/25 W2" | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
