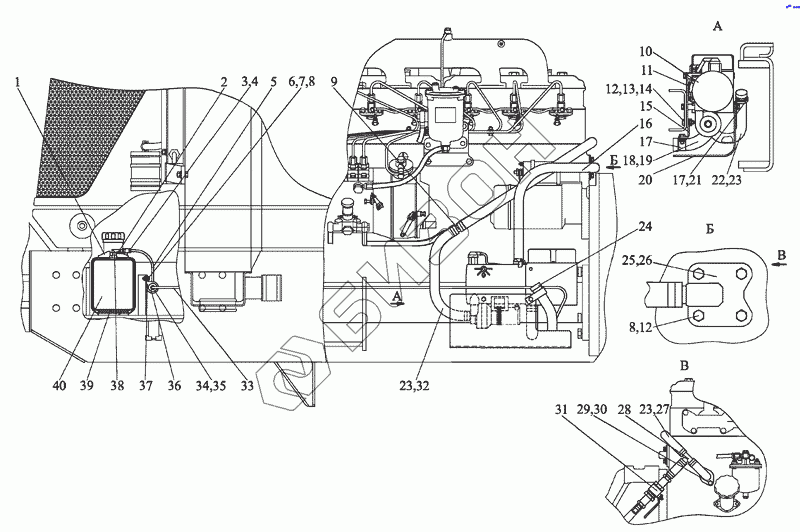

Графический каталог запасных частей к технике: МТЗ-2103. Система подогрева
2103-1015010
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-1015010 | 2103-1015010 | Система подогрева |
Загрузка ...
|
|
| 1 | 2103Д-1015045 | Хомут |
Загрузка ...
|
|
| 2 | 2103Д-1015014 | Гайка |
Загрузка ...
|
|
| 3 | 10 2063 01 10 98 | Хомут шланговый |
Загрузка ...
|
|
| 4 | 360 75 300 | Топливная трубка |
Загрузка ...
|
|
| 5 | 090 31101 | Топливная трубка |
Загрузка ...
|
|
| 6 | M6-6gx25.88.35.019 | Винт |
Загрузка ...
|
|
| 7 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 4598166045 | Шайба 6Т |
Загрузка ...
|
|
| 9 | МЛ127-1015019 | Проходник |
Загрузка ...
|
|
| 10 | 25 2160.05 | Отопитель |
Загрузка ...
|
|
| 11 | 2103-1015013 | Кронштейн |
Загрузка ...
|
|
| 12 | M8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 15 | 2103-1015016 | Кронштейн |
Загрузка ...
|
|
| 16 | 20 1673 80 00 03 | Патрубок |
Загрузка ...
|
|
| 17 | 354-8106023-01 | Хомут |
Загрузка ...
|
|
| 18 | R33 152 10 060 | Хомут |
Загрузка ...
|
|
| 19 | 25 1816 80 08 00 | Гофрированный металлический рукав |
Загрузка ...
|
|
| 20 | 2103-1015012 | Кронштейн |
Загрузка ...
|
|
| 21 | 50.69.852-09 | Прокладка резиновая с буртиком |
Загрузка ...
|
|
| 22 | 10 2114 2100 00 | Воздухозаборный патрубок |
Загрузка ...
|
|
| 23 | НОРМА TORRO 20-32/9-C6W | Хомут |
Загрузка ...
|
|
| 24 | 424-1015060 | Фильтр |
Загрузка ...
|
|
| 25 | 424-1015020 | Патрубок |
Загрузка ...
|
|
| 26 | 424-1015023 | Прокладка |
Загрузка ...
|
|
| 27 | 364-1015011-01 | Рукав |
Загрузка ...
|
|
| 28 | 354-8106010 | Тройник |
Загрузка ...
|
|
| 29 | 2103-1015050 | Патрубок заборный |
Загрузка ...
|
|
| 30 | 364-1015018 | Прокладка |
Загрузка ...
|
|
| 31 | 364-1015025 | Кран |
Загрузка ...
|
|
| 32 | 20 1673 80 00 01 | Патрубок |
Загрузка ...
|
|
| 33 | 090 31 117 | Топливная трубка |
Загрузка ...
|
|
| 34 | 10 2063 00 90 98 | Хомут шланговый |
Загрузка ...
|
|
| 35 | 360 75 350 | Топливная трубка |
Загрузка ...
|
|
| 36 | 25 1894.45 | Насос дозирующий |
Загрузка ...
|
|
| 37 | 22 1000 50 07 00 | Хомут резиновый |
Загрузка ...
|
|
| 38 | 364-1101014-01 | Болт |
Загрузка ...
|
|
| 39 | 2103-1015203 | Накладка |
Загрузка ...
|
|
| 40 | 2103Д-1015020 | Бачок топливный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
