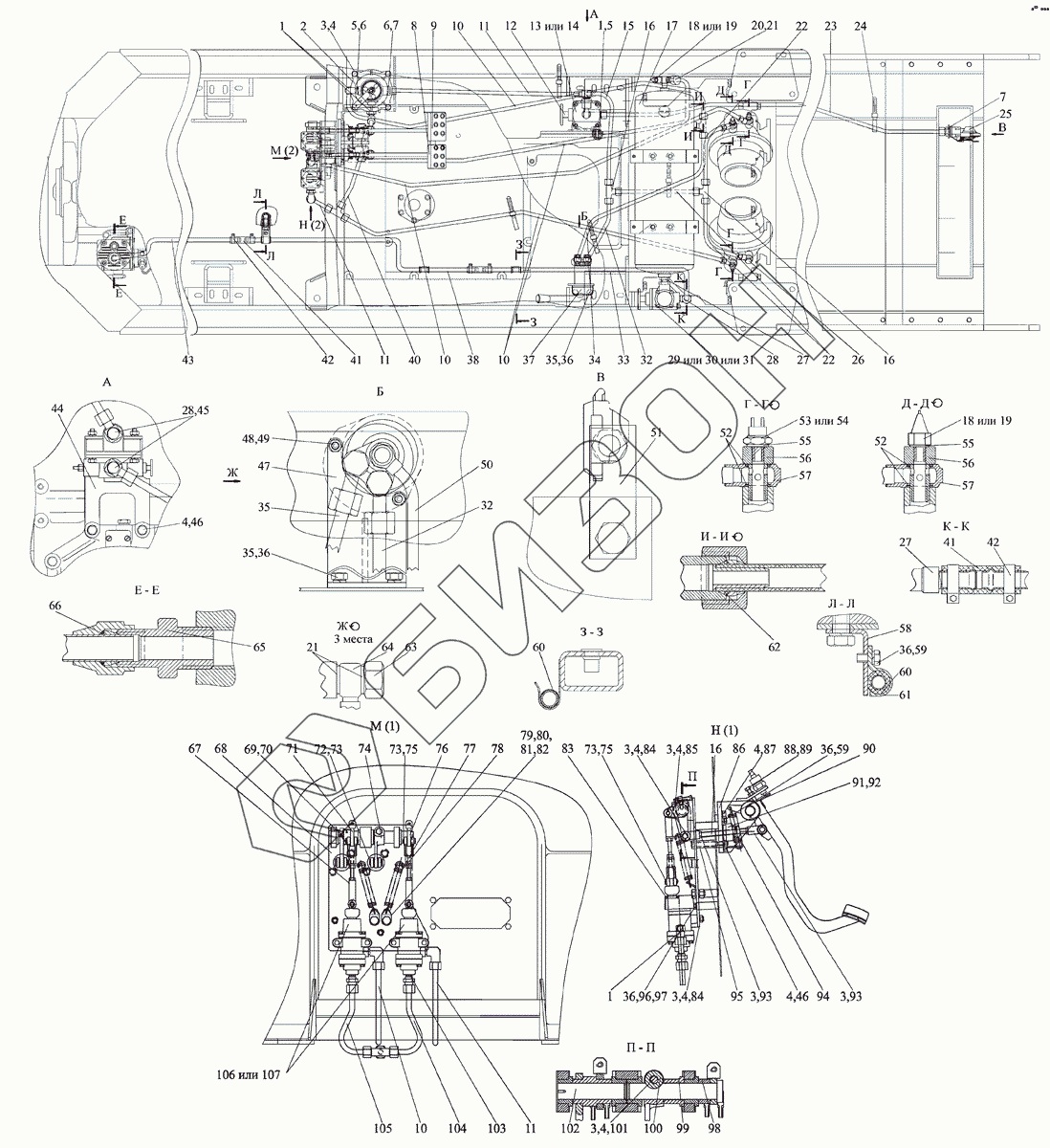

Графический каталог запасных частей к технике: МТЗ-2103. Система управления тормозами
2103-3500100
1
1
1
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
7
7
8
9
10
10
10
10
11
11
11
12
13
14
15
16
16
16
17
18
18
19
19
20
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
32
32
33
34
35
35
35
36
36
36
36
36
37
38
40
41
41
42
42
43
44
45
46
46
47
48
49
50
51
52
52
53
54
55
55
56
56
57
57
58
59
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
73
74
75
75
76
77
78
79
80
81
82
83
84
84
85
86
87
89
90
91
92
93
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-3500100 | 2103-3500100 | Система управления тормозами |
Загрузка ...
|
|
| 1 | 1522-3514033 | Угольник |
Загрузка ...
|
|
| 2 | 100-3522110 | Кран управления тормозами прицепа с однопроводным приводом |
Загрузка ...
|
|
| 3 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 5 | МЛ131-3500002 | Переходник |
Загрузка ...
|
|
| 6 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 7 | 1522-3521012 | Штуцер |
Загрузка ...
|
|
| 8 | 923-3503740 | Педаль левая |
Загрузка ...
|
|
| 9 | 923-3503730 | Педаль правая |
Загрузка ...
|
|
| 10 | 2102-3500190-05 | Трубопровод |
Загрузка ...
|
|
| 11 | 2102-3500190-04 | Трубопровод |
Загрузка ...
|
|
| 12 | 5336-3515410 | Клапан контрольного выхода |
Загрузка ...
|
|
| 13 | 64221-35.18.010-10 | Клапан ускорительный |
Загрузка ...
|
|
| 14 | 11.3518010 | Клапан ускорительный |
Загрузка ...
|
|
| 15 | 1802-3506030 | Трубопровод |
Загрузка ...
|
|
| 16 | 1802-3500012 | Тройник |
Загрузка ...
|
|
| 17 | 2102-3513105 | Баллон |
Загрузка ...
|
|
| 18 | ДАДВ | Датчик аварийного давления воздуха |
Загрузка ...
|
|
| 19 | ММ124Д-3810600 | Датчик аварийного давления |
Загрузка ...
|
|
| 20 | ДД10-01М | Датчик давления |
Загрузка ...
|
|
| 21 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 22 | 2102-3500190-02 | Трубопровод |
Загрузка ...
|
|
| 23 | 1802-3506030-07 | Трубопровод |
Загрузка ...
|
|
| 24 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 25 | 80-3521010 | Головка соединительная |
Загрузка ...
|
|
| 26 | 354-3500007 | Болт зажимной |
Загрузка ...
|
|
| 27 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 28 | 70-3513015 | Угольник |
Загрузка ...
|
|
| 29 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 30 | 11.3512010-30 | Регулятор давления |
Загрузка ...
|
|
| 31 | А29.51.000Б | Регулятор давления |
Загрузка ...
|
|
| 32 | 2102-3500190-03 | Трубопровод |
Загрузка ...
|
|
| 33 | 2102-3500142 | Трубопровод |
Загрузка ...
|
|
| 34 | 1802-3506030-02 | Трубопровод |
Загрузка ...
|
|
| 35 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 37 | 100-3537010 | Кран тормозной обратного действия с ручным управлением |
Загрузка ...
|
|
| 38 | 2102-3500143 | Трубопровод |
Загрузка ...
|
|
| 40 | 2102-3500190 | Трубопровод |
Загрузка ...
|
|
| 41 | 354-3500303-Б-П | Шланг |
Загрузка ...
|
|
| 42 | Норма TORRO 16-27/971 | Хомут |
Загрузка ...
|
|
| 43 | 2102-3500230 | Трубопровод |
Загрузка ...
|
|
| 44 | 1802-3500017-Б | Кронштейн |
Загрузка ...
|
|
| 45 | 1802-3500030 | Угольник |
Загрузка ...
|
|
| 46 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | 1802-3500050 | Кронштейн |
Загрузка ...
|
|
| 48 | BM6-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 49 | М6.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 50 | 1802-3506040 | Трубопровод |
Загрузка ...
|
|
| 51 | 1802-3 500019-Б | Кронштейн |
Загрузка ...
|
|
| 52 | 018-022-25-2-4 | Кольцо |
Загрузка ...
|
|
| 53 | ММ125-Д | Выключатель пневматический сигнала торможения |
Загрузка ...
|
|
| 54 | ВПСТ | Выключатель пневматический сигнала торможения |
Загрузка ...
|
|
| 55 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 56 | 1802-3500018 | Болт |
Загрузка ...
|
|
| 57 | 1802-3500040 | Угольник поворотный |
Загрузка ...
|
|
| 58 | 1802-3500009 | Кронштейн |
Загрузка ...
|
|
| 59 | M8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 61 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 62 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
|
| 63 | Д18-051 | Болт |
Загрузка ...
|
|
| 64 | 1802-3500060 | Угольник поворотный |
Загрузка ...
|
|
| 65 | 70-3506022 | Штуцер |
Загрузка ...
|
|
| 66 | 014-017-19-2-4 | Кольцо |
Загрузка ...
|
|
| 67 | 2102-3400030 | Тяга |
Загрузка ...
|
|
| 68 | 2102-3500130 | Кронштейн |
Загрузка ...
|
|
| 69 | А.6х36.65Г | Штифт |
Загрузка ...
|
|
| 70 | 4598711366 | Шплинт |
Загрузка ...
|
|
| 71 | 2102-3500120 | Ось с рычагами |
Загрузка ...
|
|
| 72 | 4598651081 | Палец |
Загрузка ...
|
|
| 73 | 3.2x18.019 | Шплинт |
Загрузка ...
|
|
| 74 | 2102-3500101 | Рычаг |
Загрузка ...
|
|
| 75 | 4598621037 | Палец |
Загрузка ...
|
|
| 76 | 2102-3500110 | Ось с рычагом |
Загрузка ...
|
|
| 77 | 2102-3500104 | Платик |
Загрузка ...
|
|
| 78 | 2102-3500117 | Пружина |
Загрузка ...
|
|
| 79 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 80 | M12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 81 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 82 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 83 | 2102-3500118 | Чехол |
Загрузка ...
|
|
| 84 | M10-6gx75.88.35.019 | Болт |
Загрузка ...
|
|
| 85 | 2102-3500119 | Болт |
Загрузка ...
|
|
| 86 | 2102-3500160-Б | Кронштейн |
Загрузка ...
|
|
| 87 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 89 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 90 | 5x36.019 | Шплинт |
Загрузка ...
|
|
| 91 | 142-1602569 | Чехол |
Загрузка ...
|
|
| 92 | 2102-3500170 | Кронштейн |
Загрузка ...
|
|
| 93 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 94 | 70-4616033 зам | Пружина |
Загрузка ...
|
|
| 95 | 2102-3500102 | Втулка |
Загрузка ...
|
|
| 96 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 97 | 363-0001001-17 | Бонка |
Загрузка ...
|
|
| 98 | 2102-3500106 | Втулка |
Загрузка ...
|
|
| 99 | 2102-3500116 | Втулка |
Загрузка ...
|
|
| 100 | 2102-3500103 | Шпонка |
Загрузка ...
|
|
| 101 | M10-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 102 | 2102-3500124 | Ось |
Загрузка ...
|
|
| 103 | 2102-3500107 | Переходник |
Загрузка ...
|
|
| 104 | 2102-3500210 | Трубопровод |
Загрузка ...
|
|
| 105 | 2102-3500190-01 | Трубопровод |
Загрузка ...
|
|
| 106 | А29.3514010-02 | Кран тормозной |
Загрузка ...
|
|
| 107 | 80-3514010-02 | Кран тормозной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
