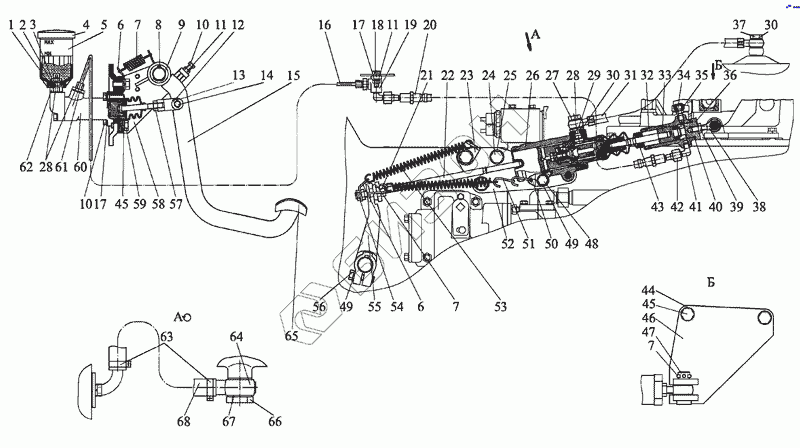

Графический каталог запасных частей к технике: МТЗ-2103. Управление сцеплением
2103-1602010
1
2
3
4
5
6
6
7
7
7
8
9
10
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-1602090-Б | 1522-1602090-Б | Педаль |
Загрузка ...
|
|
| 2103-1602010 | 2103-1602010 | Управление сцеплением |
Загрузка ...
|
|
| 1523-1602550 | 1523-1602550 | Цилиндр рабочий |
Загрузка ...
|
|
| 822-1602120 | 822-1602120 | Бачок |
Загрузка ...
|
|
| 1 | 822-1602127 | Кольцо |
Загрузка ...
|
|
| 2 | С12.01019 | Шайба |
Загрузка ...
|
|
| 3 | М12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 4 | 822-1602125 | Крышка |
Загрузка ...
|
|
| 5 | 822-1602121 | Корпус бачка |
Загрузка ...
|
|
| 6 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 7 | 70-4616033зам | Пружина |
Загрузка ...
|
|
| 8 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 9 | 50-3406037 | Шайба упорная |
Загрузка ...
|
|
| 10 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 13 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 14 | 45 9865 1081 | Палец |
Загрузка ...
|
|
| 15 | 1522-1602020-Б | Педаль |
Загрузка ...
|
|
| 16 | 2522-1602595 | Трубопровод |
Загрузка ...
|
|
| 17 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 18 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | 822-3503105-02 | Угольник |
Загрузка ...
|
|
| 20 | 2022-1602190 | Рукав гибкий |
Загрузка ...
|
|
| 21 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | 2103-1602013 | Толкатель поршня |
Загрузка ...
|
|
| 23 | 2022-1602064 | Кронштейн |
Загрузка ...
|
|
| 24 | M16-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 45 9816 6070 | Шайба 16 ОТ |
Загрузка ...
|
|
| 26 | 2022-1602510-01 | Гидроусилитель |
Загрузка ...
|
|
| 27 | Д18-051 | Болт |
Загрузка ...
|
|
| 28 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 29 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 30 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 31 | 2022-2401540-01 | Маслопровод |
Загрузка ...
|
|
| 32 | 1221В-1602551 | Корпус |
Загрузка ...
|
|
| 33 | 1221В-1602555 | Поршень |
Загрузка ...
|
|
| 34 | 142-1602371 | Клапан перепускной |
Загрузка ...
|
|
| 35 | 142-1602377 | Колпачок |
Загрузка ...
|
|
| 36 | 1221В-1602561 | Крышка |
Загрузка ...
|
|
| 37 | 240-1111103 | Болт |
Загрузка ...
|
|
| 38 | 1523-1602566 | Опора |
Загрузка ...
|
|
| 39 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 40 | EPDM70 02700250 | Кольцо резиновое уплотнительное |
Загрузка ...
|
|
| 41 | 822-3503037 | Угольник ввертной |
Загрузка ...
|
|
| 42 | Р75-090А | Заглушка (технологическая) |
Загрузка ...
|
|
| 43 | 142-1602569 | Чехол |
Загрузка ...
|
|
| 44 | M10-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 46 | 2103-1602050 | Плита |
Загрузка ...
|
|
| 47 | 4598651128 | Палец 16x40 |
Загрузка ...
|
|
| 48 | M12-6gx90.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 50 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 51 | 70-3514094 | Крюк |
Загрузка ...
|
|
| 52 | 2103-1602012 | Кронштейн |
Загрузка ...
|
|
| 53 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 54 | М12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 55 | 2103-1602011 | Рычаг |
Загрузка ...
|
|
| 56 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 58 | 1522-1602030-Б | Кронштейн |
Загрузка ...
|
|
| 59 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | 2022-1602810 | Цилиндр главный |
Загрузка ...
|
|
| 61 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 62 | 822-1602126 | Штуцер |
Загрузка ...
|
|
| 63 | ХС-21 | Хомут |
Загрузка ...
|
|
| 64 | С80-4607380 | Труба |
Загрузка ...
|
|
| 65 | А13.33.002 | Чехол |
Загрузка ...
|
|
| 66 | 40-4607032 | Болт |
Загрузка ...
|
|
| 67 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 68 | 2022-1602711 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
