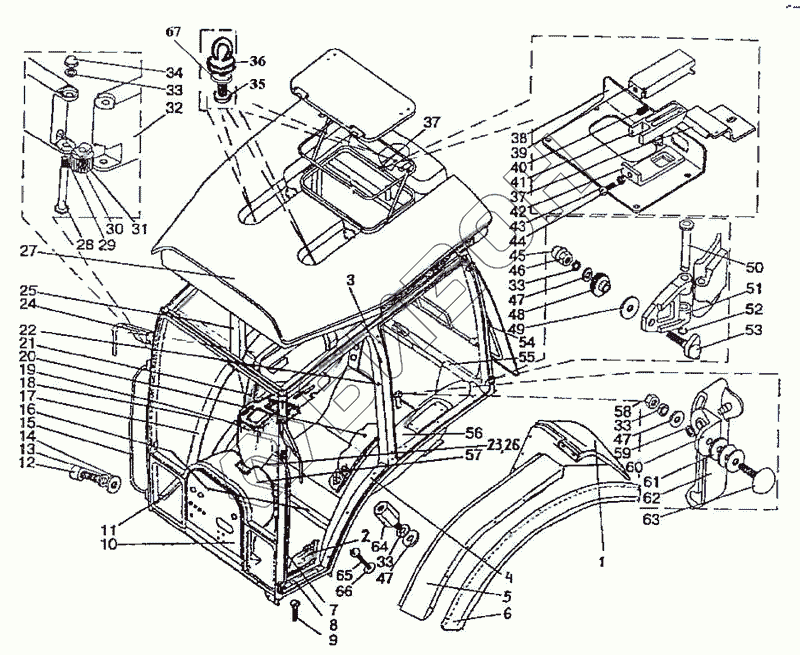

Графический каталог запасных частей к технике: МТЗ-2522. Кабина, крылья задние
2522-6700010
1
1
2
3
4
5
5
6
6
7
8
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
28
29
30
31
32
33
33
33
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-6700010 | 2522-6700010 | Кабина в сборе |
Загрузка ...
|
|
| 2523-6702300 | 2523-6702300 | Установка пульта |
Загрузка ...
|
|
| 1 | 2522-8404014-Б | Закрылок |
Загрузка ...
|
|
| 1 | 2522-8404014-Б-01 | Закрылок |
Загрузка ...
|
|
| 2 | 2522-6702333 | Коврик |
Загрузка ...
|
|
| 3 | 2522-6700015 | Каркас |
Загрузка ...
|
|
| 4 | 2522-6702330 | Накладка |
Загрузка ...
|
|
| 5 | 2522-8404010-01 | Крыло |
Загрузка ...
|
|
| 5 | 2522-8404010 | Крыло |
Загрузка ...
|
|
| 6 | 2522-8404016-Б | Уширитель |
Загрузка ...
|
|
| 6 | 2522-8404016-Б-01 | Уширитель |
Загрузка ...
|
|
| 7 | 2522-6703115-Б-01 | Поручень |
Загрузка ...
|
|
| 8 | 2522-6702001 | Прижим левый |
Загрузка ...
|
|
| 8 | 2522-6702001-01 | Прижим |
Загрузка ...
|
|
| 9 | BM6-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 10 | 2522-6703031 | Прокладка |
Загрузка ...
|
|
| 10 | 2522-6703033 | Прокладка |
Загрузка ...
|
|
| 10 | 2522-6703032 | Прокладка |
Загрузка ...
|
|
| 11 | 2522-6702001-01 | Прижим |
Загрузка ...
|
|
| 12 | BM10-6gx35.88 | Винт |
Загрузка ...
|
|
| 13 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 15 | 2522-6703115-Б | Поручень |
Загрузка ...
|
|
| 16 | 2522-6702466 | Прижим |
Загрузка ...
|
|
| 17 | 2522-6702330-01 | Накладка |
Загрузка ...
|
|
| 18 | 2522-6702180-Б | Панель |
Загрузка ...
|
|
| 19 | 2522-6702300-Б | Пульт |
Загрузка ...
|
|
| 20 | 2522-6702319 | Коврик |
Загрузка ...
|
|
| 21 | 2522-6702325-Б1 | Панель |
Загрузка ...
|
|
| 22 | ТА2522-6701070-Б | Накладка |
Загрузка ...
|
|
| 23 | 2522-6702478 | Прокладка |
Загрузка ...
|
|
| 24 | 2522-8201200 | Кронштейн |
Загрузка ...
|
|
| 25 | ТА2522-6701075-Б | Накладка |
Загрузка ...
|
|
| 25 | 2523-6701076-Б | Накладка |
Загрузка ...
|
|
| 25 | 2523-6701076 | Накладка |
Загрузка ...
|
|
| 25 | ТА2822-6701075-Б | Накладка |
Загрузка ...
|
|
| 26 | 2522-6702479 | Пластина |
Загрузка ...
|
|
| 27 | 923-6707035 | Крыша |
Загрузка ...
|
|
| 28 | 2522-8201219 | Винт |
Загрузка ...
|
|
| 29 | 2522-8201205 | Кронштейн |
Загрузка ...
|
|
| 30 | 2522-8201204 | Валик |
Загрузка ...
|
|
| 31 | 2522-8201211 | Фиксатор |
Загрузка ...
|
|
| 32 | 2522-8201210 | Кронштейн |
Загрузка ...
|
|
| 33 | 8Т | Шайба |
Загрузка ...
|
|
| 34 | 2522-6708029 | Гайка |
Загрузка ...
|
|
| 35 | 2522-6707034 | Прокладка |
Загрузка ...
|
|
| 36 | 2522-6707033 | Рым-болт |
Загрузка ...
|
|
| 37 | 822-6707051 | Кронштейн |
Загрузка ...
|
|
| 38 | 822-6707064 | Панель |
Загрузка ...
|
|
| 39 | 822-6707066 | Крышка |
Загрузка ...
|
|
| 40 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 41 | 822-6707061 | Зацеп |
Загрузка ...
|
|
| 42 | 822-6707067 | Кронштейн |
Загрузка ...
|
|
| 43 | B.M6-6gx10.58.019 | Винт |
Загрузка ...
|
|
| 44 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 45 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 46 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 47 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 48 | 80-6708903 | Втулка |
Загрузка ...
|
|
| 49 | 80-6708904 | Прокладка |
Загрузка ...
|
|
| 50 | 822-8700011 | Палец |
Загрузка ...
|
|
| 51 | 2522-6708902 | Петля |
Загрузка ...
|
|
| 52 | 6.59Г | Шайба |
Загрузка ...
|
|
| 53 | 2522-6708905 | Винт |
Загрузка ...
|
|
| 54 | 21054 | Пневмоподъемник |
Загрузка ...
|
|
| 55 | 2522-6702320-01 | Накладка |
Загрузка ...
|
|
| 56 | 2522-6702335-01 | Панель |
Загрузка ...
|
|
| 57 | 2522-6700300-А | Облицовка |
Загрузка ...
|
|
| 58 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 59 | 6.59Г | Шайба |
Загрузка ...
|
|
| 60 | 822-6708152 | Кронштейн |
Загрузка ...
|
|
| 61 | 806708904 | Прокладка |
Загрузка ...
|
|
| 62 | 2522-6708160 | Рукоятка левая |
Загрузка ...
|
|
| 62 | 2522-6708160-01 | Рукоятка правая |
Загрузка ...
|
|
| 63 | 2522-6708165 | Винт |
Загрузка ...
|
|
| 64 | 2522-6708032 | Втулка |
Загрузка ...
|
|
| 65 | BM6-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 66 | 2522-6700018 | Шайба |
Загрузка ...
|
|
| 67 | 2522-6707081 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
