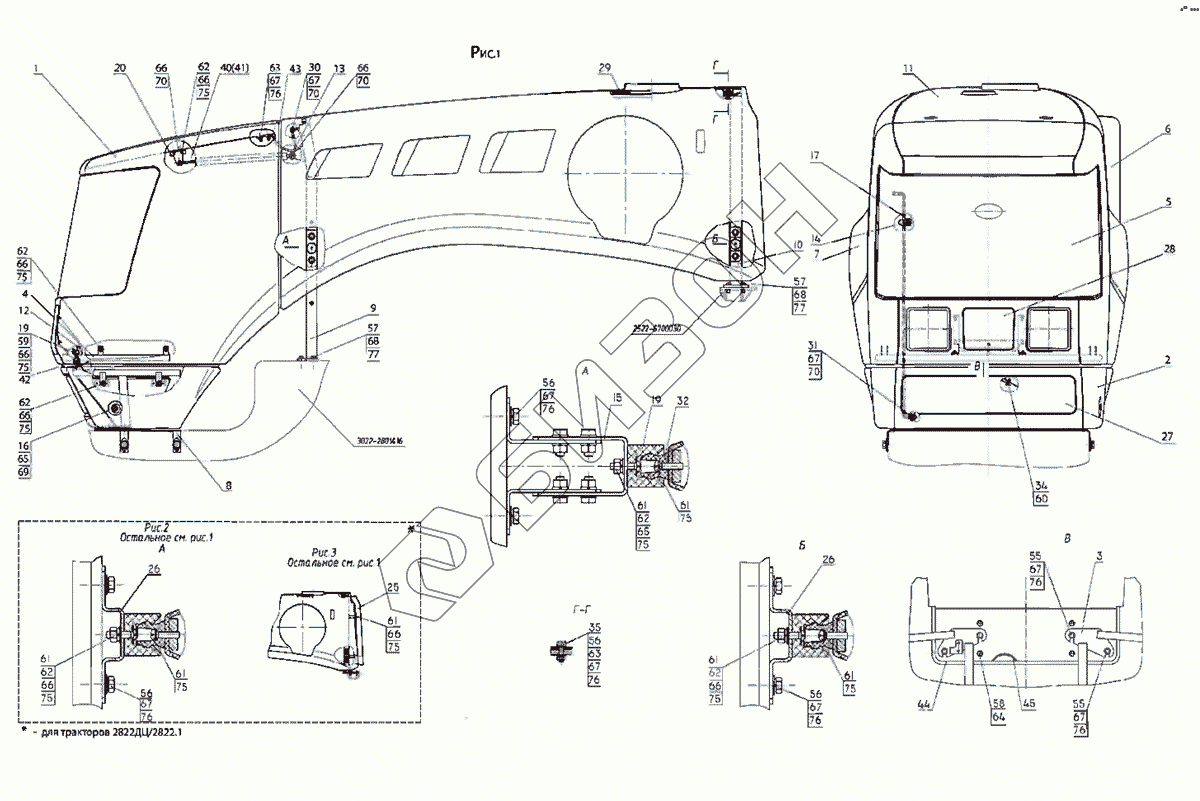

Графический каталог запасных частей к технике: МТЗ-2522. Капот
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
19
19
20
25
26
26
27
28
29
30
31
32
34
35
40
41
42
43
44
45
55
55
56
56
56
56
57
57
58
59
60
61
61
61
61
61
61
61
62
62
62
62
62
62
63
63
64
65
66
66
66
66
66
66
66
66
66
66
67
67
67
67
67
67
67
67
67
68
68
69
70
70
70
70
75
75
75
75
75
75
75
75
75
75
75
76
76
76
76
76
76
76
77
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2523-8400015 | Маска |
Загрузка ...
|
|
| 2 | 2523-8400030 | Поддон |
Загрузка ...
|
|
| 3 | 2523-8400040 | Боковина |
Загрузка ...
|
|
| 4 | 2523-8400040 | Боковина |
Загрузка ...
|
|
| 5 | 2523-8400040 | Боковина |
Загрузка ...
|
|
| 6 | 2523-8400040 | Боковина |
Загрузка ...
|
|
| 7 | 2523-8400040-01 | Боковина |
Загрузка ...
|
|
| 8 | 2523-8402040 | Проставка |
Загрузка ...
|
|
| 9 | 2523-8402060 | Рамка |
Загрузка ...
|
|
| 9 | 2822ДЦ-8402060 | Рамка |
Загрузка ...
|
|
| 10 | 2523-8402070 | Опора |
Загрузка ...
|
|
| 10 | 2822ДЦ-8402070 | Опора |
Загрузка ...
|
|
| 11 | 2523-8402110 | Панель |
Загрузка ...
|
|
| 12 | 2523-8402420 | Скоба |
Загрузка ...
|
|
| 13 | 2523-8402445 | Петля |
Загрузка ...
|
|
| 14 | 2523-8402450 | Зажим |
Загрузка ...
|
|
| 15 | 2523-8402460 | Опора |
Загрузка ...
|
|
| 16 | 822-8400080-02 | Трос управления |
Загрузка ...
|
|
| 17 | 90-8400070-04 | Тяга |
Загрузка ...
|
|
| 18 | 85-8402070 | Обойма |
Загрузка ...
|
|
| 19 | 80-8402410 | Замок |
Загрузка ...
|
|
| 20 | 80-6708225-01 | Кронштейн |
Загрузка ...
|
|
| 25 | 2822ДЦ-8400017 | Обечайка |
Загрузка ...
|
|
| 26 | 2523-8400018 | Опора |
Загрузка ...
|
|
| 27 | 2523-8401088 | Решетка |
Загрузка ...
|
|
| 28 | 2523-8401122 | Решетка |
Загрузка ...
|
|
| 29 | 2522-8402266 | Уплотнитель |
Загрузка ...
|
|
| 30 | 923-8400031 | Ось |
Загрузка ...
|
|
| 31 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 32 | 85-8402071 | Фиксатор |
Загрузка ...
|
|
| 34 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 35 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 40 | 11.5.6308010 | Пружина газовая |
Загрузка ...
|
|
| 41 | 01625033А | Пружина газовая |
Загрузка ...
|
|
| 42 | В716-09 | Профиль |
Загрузка ...
|
|
| 43 | А37.08.045 | Уплотнитель |
Загрузка ...
|
|
| 44 | А37.08.045 | Уплотнитель |
Загрузка ...
|
|
| 45 | А37.08.045 | Уплотнитель |
Загрузка ...
|
|
| 55 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | M10-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 59 | M6-6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | B.M5-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 61 | B.M6-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 62 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 63 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 64 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 65 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 66 | С 6.01.019 | Шайба |
Загрузка ...
|
|
| 67 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 68 | С 10.01.019 | Шайба |
Загрузка ...
|
|
| 69 | С 12.01.019 | Шайба |
Загрузка ...
|
|
| 70 | 3,2x25 | Шплинт |
Загрузка ...
|
|
| 75 | 6Т | Шайба |
Загрузка ...
|
|
| 76 | 8Т | Шайба |
Загрузка ...
|
|
| 77 | 10 ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
