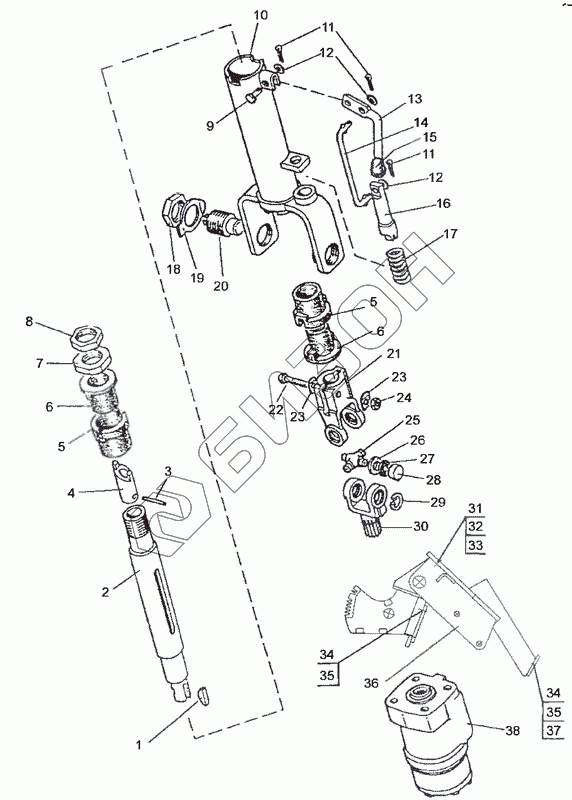

Графический каталог запасных частей к технике: МТЗ-2522. Колонка рулевая (реверса)
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 5x10 | Шланг |
Загрузка ...
|
|
| 2 | 70-3401055 | Вал промежуточный |
Загрузка ...
|
|
| 3 | ШКЦ8x36 | Штифт |
Загрузка ...
|
|
| 4 | 70-3401054-Б | Хвостовик вала |
Загрузка ...
|
|
| 5 | 70-3401077-Б | Амортизатор |
Загрузка ...
|
|
| 6 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 7 | 70-3401078 | Гайка |
Загрузка ...
|
|
| 8 | 70-3401079 | Контргайка |
Загрузка ...
|
|
| 9 | 6x18 | Палец |
Загрузка ...
|
|
| 10 | 70-3401080-В | Труба с фиксатором и пружиной в сборе |
Загрузка ...
|
|
| 11 | 2x12.019 | Шплинт |
Загрузка ...
|
|
| 12 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 13 | 70-3401083 | Рычаг |
Загрузка ...
|
|
| 14 | 70-3401084 | Тяга |
Загрузка ...
|
|
| 15 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 16 | 70-3401088-Б | Фиксатор |
Загрузка ...
|
|
| 17 | 70-3401087 | Пружина 392 ГОСТ 13771-68 |
Загрузка ...
|
|
| 18 | М27х2-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 70-3401028 | Шайба |
Загрузка ...
|
|
| 20 | 70-3401089 | Винт |
Загрузка ...
|
|
| 21 | 50-3401061-А | Вилка |
Загрузка ...
|
|
| 22 | M10-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 24 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | 50-3401062 | Крестовина |
Загрузка ...
|
|
| 26 | 50-3401063 | Обойма |
Загрузка ...
|
|
| 27 | 50-3401064 | Сальник |
Загрузка ...
|
|
| 28 | 904700УС17 | Подшипник |
Загрузка ...
|
|
| 29 | С19 | Кольцо |
Загрузка ...
|
|
| 30 | 85-3401156-Б | Вилка (ОSРВ-100) |
Загрузка ...
|
|
| 31 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 33 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 34 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 36 | 2522В-3401030 | Кронштейн |
Загрузка ...
|
|
| 37 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 38 | OSPC315ON150N1049 | Насос-дозатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
