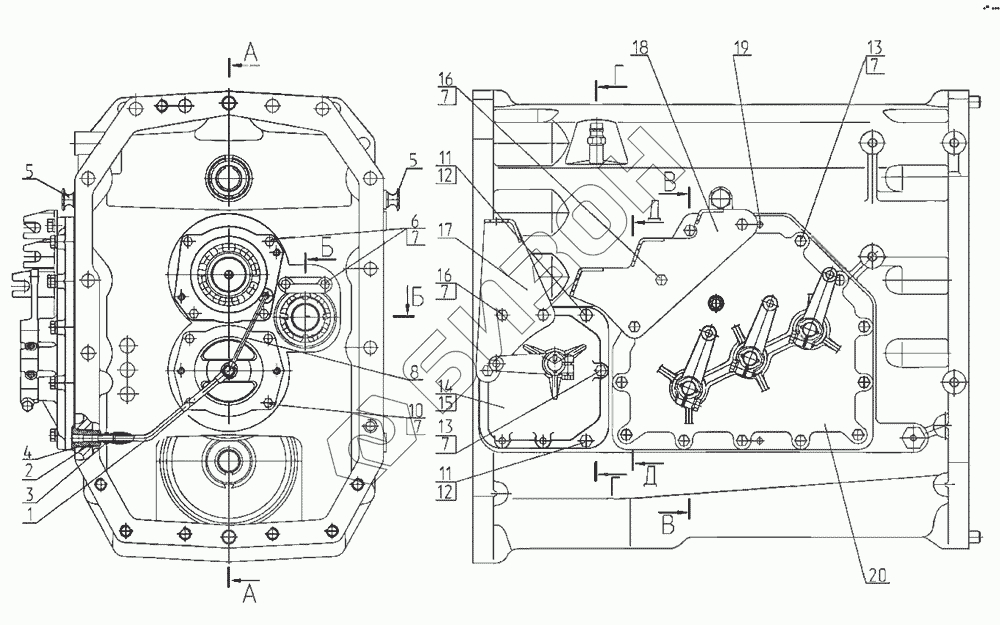

Графический каталог запасных частей к технике: МТЗ-2522. Коробка передач
2823-1700010-А
1
2
3
4
5
5
6
7
7
7
7
7
7
8
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2823-1700010-А | 2823-1700010-А | Коробка передач |
Загрузка ...
|
|
| 1 | 2822-1701210 | Трубопровод |
Загрузка ...
|
|
| 2 | 2822-1701109 | Штуцер |
Загрузка ...
|
|
| 3 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 4 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 5 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 6 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 8 | 2822-1701215 | Трубопровод |
Загрузка ...
|
|
| 9 | КК85х93х40Д | Подшипник |
Загрузка ...
|
|
| 10 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 12 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 13 | M10-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 3022-1702040 | Крышка |
Загрузка ...
|
|
| 15 | 3022-1702046 | Прокладка |
Загрузка ...
|
|
| 16 | M10-6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | 3022-1702095 | Кронштейн |
Загрузка ...
|
|
| 18 | 3022-1702090 | Кронштейн |
Загрузка ...
|
|
| 19 | ШЦК10x25 | Штифт |
Загрузка ...
|
|
| 20 | 3022-1702020 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
