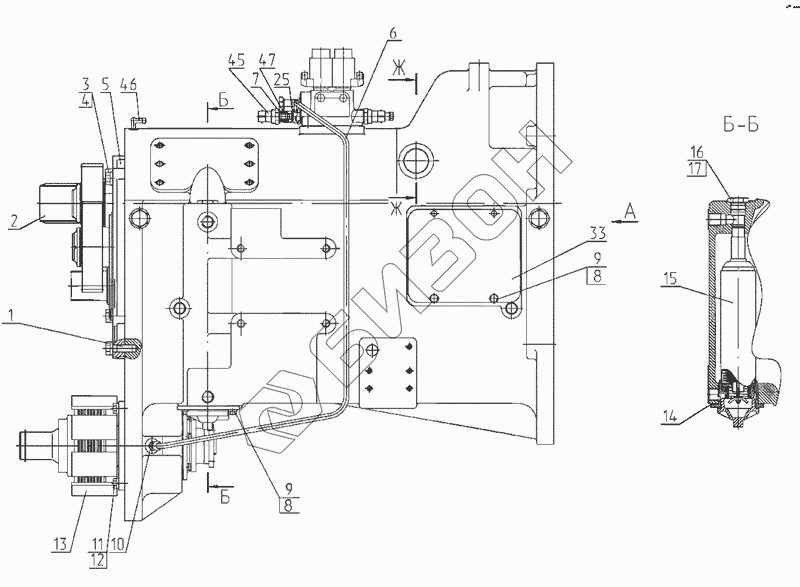

Графический каталог запасных частей к технике: МТЗ-2522. Корпус сцепления
2822ДЦ-1600010
2823-1600010
1
2
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
25
33
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822ДЦ-1600010 | 2822ДЦ-1600010 | Корпус сцепления |
Загрузка ...
|
|
| 2823-1600010 | 2823-1600010 | Корпус сцепления |
Загрузка ...
|
|
| 1 | 80М-2407039 | Штифт |
Загрузка ...
|
|
| 2 | 2823-1701161 | Вал |
Загрузка ...
|
|
| 2 | 2822ДЦ-1701161-Б | Вал |
Загрузка ...
|
|
| 3 | M16-6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 5 | 2823-1701020 | Узел передач |
Загрузка ...
|
|
| 6 | 2522-1802050 | Трубопровод |
Загрузка ...
|
|
| 7 | 009-012-19-1-4 | Кольцо |
Загрузка ...
|
|
| 8 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 9 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 11 | M12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 120Т | Шайба |
Загрузка ...
|
|
| 13 | 2522-1802020 | Муфта привода ПВМ |
Загрузка ...
|
|
| 14 | 80-1716016 | Прокладка |
Загрузка ...
|
|
| 15 | 80-1716010 | Фильтр в сборе |
Загрузка ...
|
|
| 16 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 17 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 18 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | 2522-1712022 | Прокладка |
Загрузка ...
|
|
| 20 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | 2822-1712010 | Распределитель |
Загрузка ...
|
|
| 22 | 2522-1601203 | Вилка |
Загрузка ...
|
|
| 23 | 2522-1601215-Б | Вал |
Загрузка ...
|
|
| 24 | 2522-1601015 | Корпус муфты сцепления |
Загрузка ...
|
|
| 25 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 26 | 2823-1601076 | Прокладка |
Загрузка ...
|
|
| 27 | 80-1712063 | Пробка |
Загрузка ...
|
|
| 28 | 2823-1601070 | Стакан |
Загрузка ...
|
|
| 29 | 061-065-25-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 8Т | Шайба |
Загрузка ...
|
|
| 32 | 2823-1601073 | Крышка |
Загрузка ...
|
|
| 33 | 2522-1601341 | Крышка |
Загрузка ...
|
|
| 34 | 2823-1601066 | Прокладка |
Загрузка ...
|
|
| 35 | 2823-1601060 | Стакан |
Загрузка ...
|
|
| 36 | 125-130-36-2-2 | Кольцо |
Загрузка ...
|
|
| 37 | 2,2-85x110-3 | Манжета |
Загрузка ...
|
|
| 38 | 2822ДЦ-1601172 | Кронштейн |
Загрузка ...
|
|
| 38 | 2823-1601172 | Кронштейн |
Загрузка ...
|
|
| 39 | 2823-1601113 | Вал |
Загрузка ...
|
|
| 39 | 2822ДЦ-1601113-Б | Вал |
Загрузка ...
|
|
| 40 | 8x11 | Шпонка |
Загрузка ...
|
|
| 41 | 2522-1601180 | Отводка |
Загрузка ...
|
|
| 41 | 2822ДЦ-1601180 | Отводка |
Загрузка ...
|
|
| 42 | 2,2-42x62-1 | Манжета |
Загрузка ...
|
|
| 43 | 2822-1601065 | Крышка |
Загрузка ...
|
|
| 44 | 2522-1601220 | Стакан |
Загрузка ...
|
|
| 45 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
|
| 46 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 47 | 1222-1702114 | Штуцер |
Загрузка ...
|
|
| 48 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 49 | КГ1/8А12.019 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
