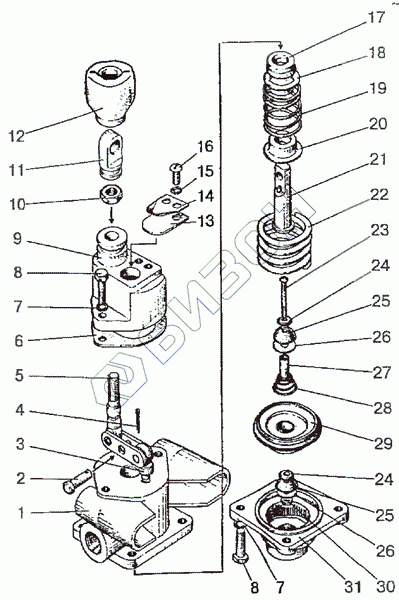

Графический каталог запасных частей к технике: МТЗ-2522. Кран тормозной однопроводный
80-3514010
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3514020 | 80-3514020 | Диафрагма в сборе |
Загрузка ...
|
|
| 80-3514010 | 80-3514010 | Кран тормозной |
Загрузка ...
|
|
| 1 | 80-3514061 | Корпус |
Загрузка ...
|
|
| 2 | 6x18 | Палец |
Загрузка ...
|
|
| 3 | 80-3514063 | Штифт |
Загрузка ...
|
|
| 4 | 2x12.019 | Шплинт |
Загрузка ...
|
|
| 5 | 80-3514070 | Тяга |
Загрузка ...
|
|
| 6 | ШКЯМ188.00.02 | Прокладка |
Загрузка ...
|
|
| 7 | 6Т | Шайба |
Загрузка ...
|
|
| 8 | M6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 80-3514084 | Крышка |
Загрузка ...
|
|
| 10 | 80-3514086 | Контргайка |
Загрузка ...
|
|
| 11 | 80-3514017 | Ушко |
Загрузка ...
|
|
| 12 | ШКЯМ251.00.016 | Чехол |
Загрузка ...
|
|
| 13 | 80-3514019 | Клапан |
Загрузка ...
|
|
| 14 | 80-3514018 | Прижим |
Загрузка ...
|
|
| 15 | 4 | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 16 | BM4-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 17 | 80-3514062 | Манжета |
Загрузка ...
|
|
| 18 | 80-3514087 | Втулка |
Загрузка ...
|
|
| 19 | 80-3514014 | Пружина |
Загрузка ...
|
|
| 20 | 80-3514013 | Тарелка пружины |
Загрузка ...
|
|
| 21 | 80-3514082 | Шток |
Загрузка ...
|
|
| 22 | 80-3514012 | Пружина |
Загрузка ...
|
|
| 23 | 80-3514023 | Винт |
Загрузка ...
|
|
| 24 | 80-3514025 | Шайба |
Загрузка ...
|
|
| 25 | 80-3514028 | Клапан |
Загрузка ...
|
|
| 26 | 80-3514027 | Шайба |
Загрузка ...
|
|
| 27 | 80-3514022 | Трубка |
Загрузка ...
|
|
| 28 | 80-3514024 | Пружина |
Загрузка ...
|
|
| 29 | 80-3514040 | Диафрагма |
Загрузка ...
|
|
| 30 | М4-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | 80-3514083 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
