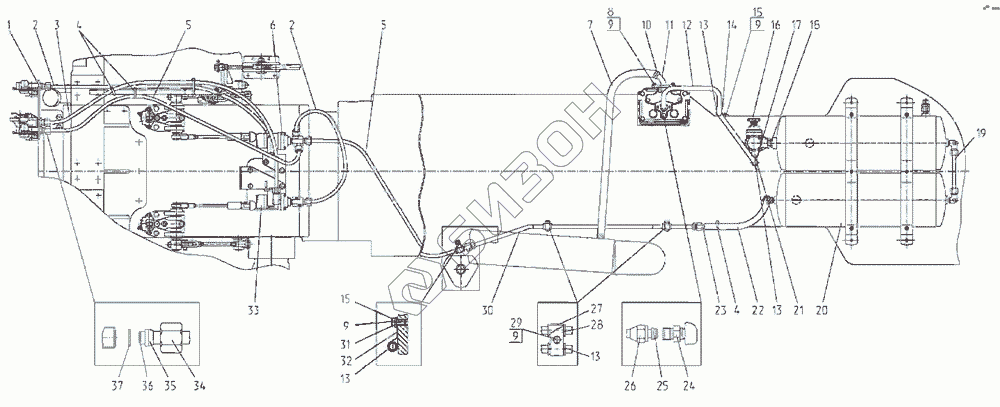

Графический каталог запасных частей к технике: МТЗ-2522. Пневмопривод тормозов прицепа (комбинированный)
3022-3506705
1
2
2
3
4
4
5
5
6
7
8
9
9
9
9
10
11
12
13
13
13
13
14
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1021-3506020-02 | 1021-3506020-02 | Трубопровод |
Загрузка ...
|
|
| 3022-3506705 | 3022-3506705 | Пневмопривод |
Загрузка ...
|
|
| 3022-3506135 | 3022-3506135 | Трубопровод |
Загрузка ...
|
|
| 2522-3506050 | 2522-3506050 | Трубопровод |
Загрузка ...
|
|
| 3520-3506020 | 3520-3506020 | Трубопровод |
Загрузка ...
|
|
| 1025-3506560-01 | 1025-3506560-01 | Трубопровод |
Загрузка ...
|
|
| 3022-3506210 | 3022-3506210 | Трубопровод |
Загрузка ...
|
|
| 1 | 3520-3506710 | Головка соединительная |
Загрузка ...
|
|
| 2 | 1021-3506021-02 | Трубка |
Загрузка ...
|
|
| 3 | 1025-3506561-01 | Трубка |
Загрузка ...
|
|
| 4 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 5 | 3520-3506021 | Трубка |
Загрузка ...
|
|
| 6 | 3520-3514005 | Кран тормозной |
Загрузка ...
|
|
| 7 | 3022-3506017 | Шланг |
Загрузка ...
|
|
| 8 | 3022-3506043 | Болт |
Загрузка ...
|
|
| 9 | 8Т | Шайба |
Загрузка ...
|
|
| 10 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 11 | 3022-3506140 | Плита |
Загрузка ...
|
|
| 12 | 3022-3506211 | Трубопровод |
Загрузка ...
|
|
| 13 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 14 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 15 | M8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 16 | 11.3512010-30 | Регулятор давления |
Загрузка ...
|
|
| 17 | 3022-3506015 | Угольник |
Загрузка ...
|
|
| 18 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 19 | 2522-3506051 | Трубка |
Загрузка ...
|
|
| 20 | 3022-3513105 | Установка баллонов |
Загрузка ...
|
|
| 21 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 22 | 3022-3506136 | Шланг |
Загрузка ...
|
|
| 23 | 923-3506021 | Трубка |
Загрузка ...
|
|
| 24 | 3022-3506022 | Штуцер |
Загрузка ...
|
|
| 25 | 3022-3506024 | Муфта |
Загрузка ...
|
|
| 26 | 3022-3506026 | Гайка |
Загрузка ...
|
|
| 27 | 70-3407146 | Планка |
Загрузка ...
|
|
| 28 | 70-3407144 | Планка |
Загрузка ...
|
|
| 29 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 3022-3506120 | Трубопровод |
Загрузка ...
|
|
| 31 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 32 | 70-4802046 | Хомут |
Загрузка ...
|
|
| 33 | 2822-3514005 | Кран тормозной |
Загрузка ...
|
|
| 34 | 1522-3506023 | Гайка |
Загрузка ...
|
|
| 35 | 1522-3506024 | Муфта |
Загрузка ...
|
|
| 36 | 1522-3506022 | Нипель |
Загрузка ...
|
|
| 37 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
