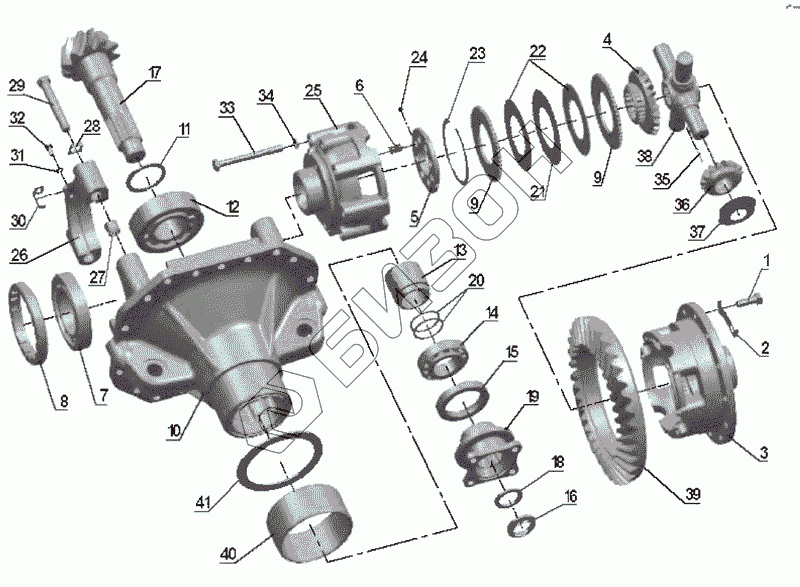

Графический каталог запасных частей к технике: МТЗ-2522. Редуктор центральный
3522-2302005-А
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-2302030 | 2522-2302030 | Комплект шестерён |
Загрузка ...
|
|
| 3522-2302005-А | 3522-2302005-А | Редуктор центральный |
Загрузка ...
|
|
| 1 | 2522-2303019 | Болт призонный |
Загрузка ...
|
|
| 2 | 50-2403023 | Пластина стопорная |
Загрузка ...
|
|
| 3 | 2522-2303011-Б | Корпус |
Загрузка ...
|
|
| 4 | 2522-2303017-Б | Шестерня полуосевая |
Загрузка ...
|
|
| 5 | 2522-2303018 | Стакан |
Загрузка ...
|
|
| 6 | 2522-2303027 | Пружина |
Загрузка ...
|
|
| 7 | 30215 | Подшипник |
Загрузка ...
|
|
| 8 | 2522-2302018 | Гайка подшипника |
Загрузка ...
|
|
| 9 | 2522-2303021 | Диск опорный |
Загрузка ...
|
|
| 10 | 2522-2302011-Б | Корпус |
Загрузка ...
|
|
| 11 | 2522-2302019-04 | Шайба |
Загрузка ...
|
|
| 11 | 2522-2302019-06 | Шайба |
Загрузка ...
|
|
| 11 | 2522-2302019-05 | Шайба |
Загрузка ...
|
|
| 11 | 2522-2302019-03 | Шайба |
Загрузка ...
|
|
| 11 | 2522-2302019-02 | Шайба |
Загрузка ...
|
|
| 11 | 2522-2302019-01 | Шайба |
Загрузка ...
|
|
| 11 | 2522-2302019 | Шайба |
Загрузка ...
|
|
| 12 | 32311 | Подшипник |
Загрузка ...
|
|
| 13 | 2522-2302022-Б | Втулка |
Загрузка ...
|
|
| 14 | 32209 | Подшипник |
Загрузка ...
|
|
| 15 | SF1965x90x20 | Манжета |
Загрузка ...
|
|
| 16 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 17 | 2522-2302014 | Шестерня |
Загрузка ...
|
|
| 18 | 2522-1802079 | Шайба |
Загрузка ...
|
|
| 19 | 2522-1802070 | Фланец |
Загрузка ...
|
|
| 20 | 2522-2302017-05 | Шайба |
Загрузка ...
|
|
| 20 | 2522-2302017-06 | Шайба |
Загрузка ...
|
|
| 20 | 2522-2302017-07 | Шайба |
Загрузка ...
|
|
| 20 | 2522-2302017-08 | Шайба |
Загрузка ...
|
|
| 20 | 2522-2302017-01 | Шайба |
Загрузка ...
|
|
| 20 | 2522-2302017-03 | Шайба |
Загрузка ...
|
|
| 20 | 2522-2302017-02 | Шайба |
Загрузка ...
|
|
| 20 | 2522-2302017 | Шайба |
Загрузка ...
|
|
| 20 | 2522-2302017-04 | Шайба |
Загрузка ...
|
|
| 21 | 2522-2303022 | Диск ведущий |
Загрузка ...
|
|
| 22 | 2522-2303023 | Диск ведомый |
Загрузка ...
|
|
| 23 | 2С110 | Кольцо |
Загрузка ...
|
|
| 24 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 25 | 2522-2303012-Б | Крышка |
Загрузка ...
|
|
| 26 | 2522-2302012 | Корпус подшипника |
Загрузка ...
|
|
| 27 | 2522-2302013 | Втулка |
Загрузка ...
|
|
| 28 | 2522-2302024 | Пластина стопорная |
Загрузка ...
|
|
| 29 | M16-6gx100.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 2522-2302016 | Стопор |
Загрузка ...
|
|
| 31 | 8Т | Шайба |
Загрузка ...
|
|
| 32 | M8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 2522-2303024 | Болт |
Загрузка ...
|
|
| 34 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 35 | 4x29,8A3 | Ролик |
Загрузка ...
|
|
| 36 | 1522-2403057-Б | Сателлит |
Загрузка ...
|
|
| 37 | 1522-2403025-Б | Шайба сателлита |
Загрузка ...
|
|
| 38 | 1522-2403062-Б | Крестовина |
Загрузка ...
|
|
| 39 | 2522-2303016 | Шестерня ведомая |
Загрузка ...
|
|
| 40 | 3522-2601033-01 | Втулка |
Загрузка ...
|
|
| 41 | 3522-2601034-01 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
