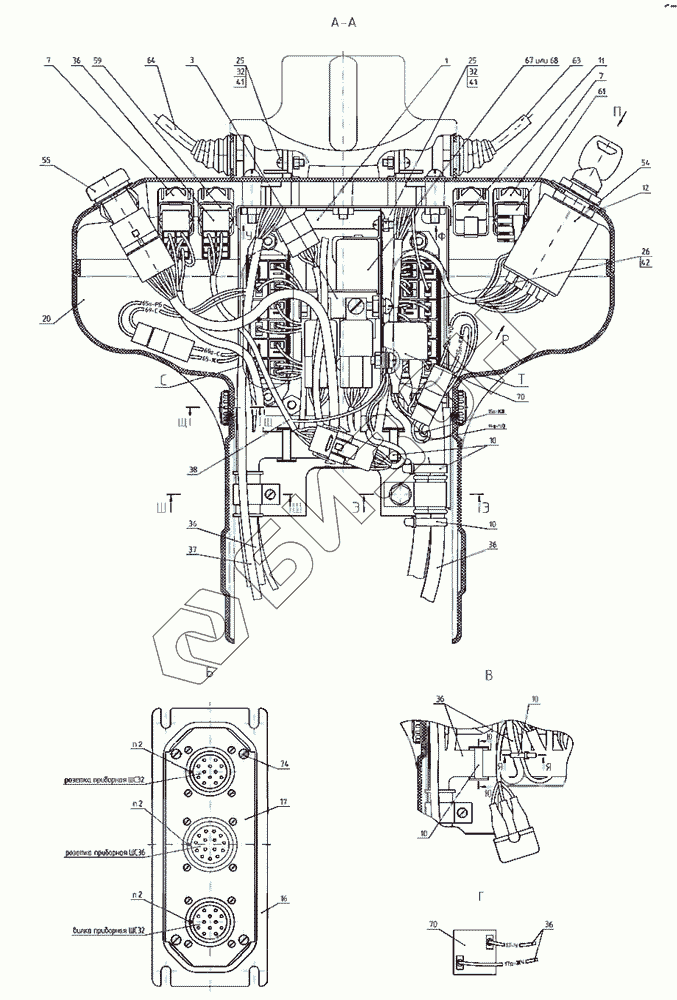

Графический каталог запасных частей к технике: МТЗ-2522. Щиток приборов
1
3
7
7
10
10
10
10
11
12
16
17
20
25
25
26
32
32
36
36
36
36
36
37
38
41
41
42
54
55
59
61
63
64
67
68
70
70
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 822-3805050 | Основание |
Загрузка ...
|
|
| 2 | 80-3805065 | Винт |
Загрузка ...
|
|
| 3 | 822-3805075 | Кронштейн |
Загрузка ...
|
|
| 5 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 6 | 822-3709124 | Чехол |
Загрузка ...
|
|
| 7 | 5336-3710015 | Рамка выключателя |
Загрузка ...
|
|
| 8 | 80-3723043 | Скоба |
Загрузка ...
|
|
| 9 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 10 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 11 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 12 | 822-3805013-01 | Табличка |
Загрузка ...
|
|
| 14 | 822-3805026-Б | Табличка |
Загрузка ...
|
|
| 15 | 822-3805027-Б | Табличка |
Загрузка ...
|
|
| 16 | 822-3805072 | Кронштейн |
Загрузка ...
|
|
| 17 | 822-3805073-Б | Кронштейн |
Загрузка ...
|
|
| 18 | 923-3805121 | Панель |
Загрузка ...
|
|
| 19 | 822-3805161 | Боковина |
Загрузка ...
|
|
| 20 | 822-3805162 | Боковина |
Загрузка ...
|
|
| 21 | ПР-32-04 | Уплотнитель |
Загрузка ...
|
|
| 22 | M6-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | B.M5-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 26 | B.M6-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 27 | B.M6-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 30 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 35 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 36 | 3022-3724390 | Жгут |
Загрузка ...
|
|
| 37 | 822-3724010-Б | Жгут |
Загрузка ...
|
|
| 38 | 923-3724270 | Жгут |
Загрузка ...
|
|
| 41 | 5Т | Шайба |
Загрузка ...
|
|
| 42 | 6Т | Шайба |
Загрузка ...
|
|
| 43 | 8Т | Шайба |
Загрузка ...
|
|
| 50 | БП-1-01 | Блок предохранителей |
Загрузка ...
|
|
| 51 | БП-2-01 | Блок предохранителей |
Загрузка ...
|
|
| 52 | АР10.3803 | Блок контрольных ламп |
Загрузка ...
|
|
| 54 | 14-0313-0000 | Выключатель стартера |
Загрузка ...
|
|
| 55 | 245.3710 | Выключатель аварийный |
Загрузка ...
|
|
| 57 | АР70.3801-01 | Комбинация приборов |
Загрузка ...
|
|
| 57 | АР70.3801-02 | Комбинация приборов |
Загрузка ...
|
|
| 59 | П150М-25.52 | Переключатель |
Загрузка ...
|
|
| 60 | П147М-04.29 | Переключатель |
Загрузка ...
|
|
| 61 | П150М-14.48 | Переключатель |
Загрузка ...
|
|
| 63 | ПКП-1А | Переключатель подрулевой |
Загрузка ...
|
|
| 64 | ПКП-3А | Переключатель стеклоочистителя |
Загрузка ...
|
|
| 65 | АР80.3709 | Пульт управления |
Загрузка ...
|
|
| 67 | 8586.6/0031 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 68 | ЭРП-1 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 69 | РС492 | Реле-прерыватель контрольной лампы ручного тормоза |
Загрузка ...
|
|
| 70 | 733.3747 | Реле |
Загрузка ...
|
|
| 71 | 902.3747-10 | Реле |
Загрузка ...
|
|
| 72 | 902.3747-20 | Реле на размыкание 20А |
Загрузка ...
|
|
| 73 | АР80.3813 | Индикатор комбинированный |
Загрузка ...
|
|
| 73 | АР80.3813-01 | Индикатор комбинированный |
Загрузка ...
|
|
| 74 | 4x10.019 | Шуруп |
Загрузка ...
|
|
| 75 | 4x16.019 | Шуруп |
Загрузка ...
|
|
| 77 | 30-16-06571 | Колодка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
