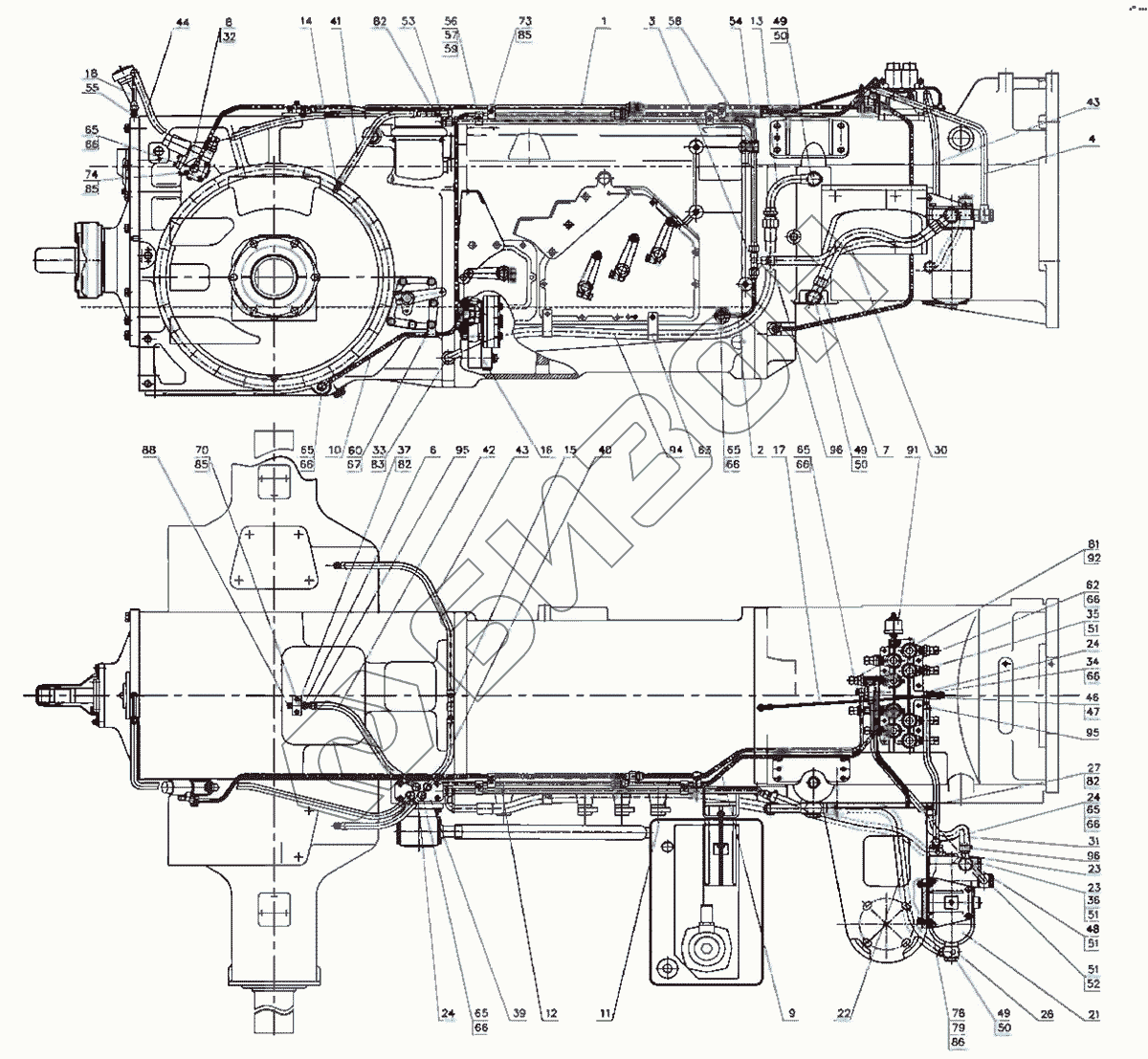

Графический каталог запасных частей к технике: МТЗ-2522. Система смазки и управления трансмиссии
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
21
22
23
23
24
24
24
27
30
31
32
33
34
35
36
37
39
40
41
42
43
43
44
46
47
48
49
49
49
50
50
50
51
51
51
51
52
53
54
55
56
57
58
59
60
62
62
63
65
65
65
65
65
65
66
66
66
66
66
66
66
66
67
70
73
74
76
79
81
82
82
82
83
85
85
85
86
88
91
92
94
95
95
96
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3522-4637015 | Маслопровод |
Загрузка ...
|
|
| 2 | 3522-4637020 | Маслопровод |
Загрузка ...
|
|
| 3 | 3522-4637025 | Тройник |
Загрузка ...
|
|
| 4 | 3522-4637035 | Маслопровод |
Загрузка ...
|
|
| 6 | 85-3407470 | Штуцер |
Загрузка ...
|
|
| 7 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 8 | 2522-4212010 | Распределитель |
Загрузка ...
|
|
| 9 | 2822-2412550 | Маслопровод |
Загрузка ...
|
|
| 10 | 2822-2412560 | Маслопровод |
Загрузка ...
|
|
| 11 | 2822-4218050 | Маслопровод |
Загрузка ...
|
|
| 12 | 2822-4218055-Б | Маслопровод |
Загрузка ...
|
|
| 13 | 2822-4637020 | Маслопровод |
Загрузка ...
|
|
| 14 | 2822-4637065 | Дроссель |
Загрузка ...
|
|
| 15 | 2822-4637070 | Тройник |
Загрузка ...
|
|
| 16 | 2822-4637080 | Маслозаборник |
Загрузка ...
|
|
| 17 | 2822-4637090 | Маслопровод |
Загрузка ...
|
|
| 18 | 2822-4637150 | Маслопровод |
Загрузка ...
|
|
| 21 | 3022-1716010 | Фильтр сдвоенный |
Загрузка ...
|
|
| 22 | П80-4607120-05 | Рукав высокого давления |
Загрузка ...
|
|
| 23 | С80-4607380 | Труба |
Загрузка ...
|
|
| 24 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 27 | Е1021-4607020 | Труба |
Загрузка ...
|
|
| 30 | 3522-4637027 | Рукав |
Загрузка ...
|
|
| 31 | 3522-4637027-01 | Рукав |
Загрузка ...
|
|
| 32 | 2522-4212014 | Прокладка |
Загрузка ...
|
|
| 33 | 2522-4607012-Б | Штуцер |
Загрузка ...
|
|
| 34 | 2822-1702114 | Штуцер |
Загрузка ...
|
|
| 35 | 2822-4607051 | Болт |
Загрузка ...
|
|
| 36 | 2822-4607051-01 | Болт |
Загрузка ...
|
|
| 37 | 2822-4637076 | Плита |
Загрузка ...
|
|
| 39 | 2822-4637131 | Плита |
Загрузка ...
|
|
| 40 | 2822-4637132 | Рукав |
Загрузка ...
|
|
| 41 | 2822-4637132-01 | Рукав |
Загрузка ...
|
|
| 42 | 2822-4637132-02 | Рукав |
Загрузка ...
|
|
| 43 | 2822-4637123-03 | Рукав |
Загрузка ...
|
|
| 44 | 2822-4637132-04 | Рукав |
Загрузка ...
|
|
| 46 | 36-1104787 | Болт |
Загрузка ...
|
|
| 47 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 48 | 40-4607032 | Болт |
Загрузка ...
|
|
| 49 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 50 | 40-4607037 | Болт |
Загрузка ...
|
|
| 51 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 52 | 40-4607051 | Болт |
Загрузка ...
|
|
| 53 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 54 | 70-1405112 | Хомутик |
Загрузка ...
|
|
| 55 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 56 | 70-3407144 | Планка |
Загрузка ...
|
|
| 57 | 70-3407146 | Планка |
Загрузка ...
|
|
| 58 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 59 | 70-4607158-01 | Прокладка |
Загрузка ...
|
|
| 60 | 70-4802043 | Кляммер |
Загрузка ...
|
|
| 62 | 1221-1702114 | Штуцер |
Загрузка ...
|
|
| 63 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 65 | Д18-051 | Болт |
Загрузка ...
|
|
| 66 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 67 | ПР-32 | Прокладка |
Загрузка ...
|
|
| 70 | M8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 73 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 74 | M8-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 76 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 79 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 81 | 009-012-19-2-4 | Кольцо |
Загрузка ...
|
|
| 82 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 83 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 85 | 8Т | Шайба |
Загрузка ...
|
|
| 86 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 88 | КГ 1/4 А12.019 | Пробка |
Загрузка ...
|
|
| 91 | ДД-20М | Датчик давления |
Загрузка ...
|
|
| 92 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
|
| 94 | 2522-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 95 | TORRO12-20/9-C9W | Хомут НОРМА |
Загрузка ...
|
|
| 96 | TORR016-25/9-C9W | Хомут НОРМА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
